Descrizione
Retro

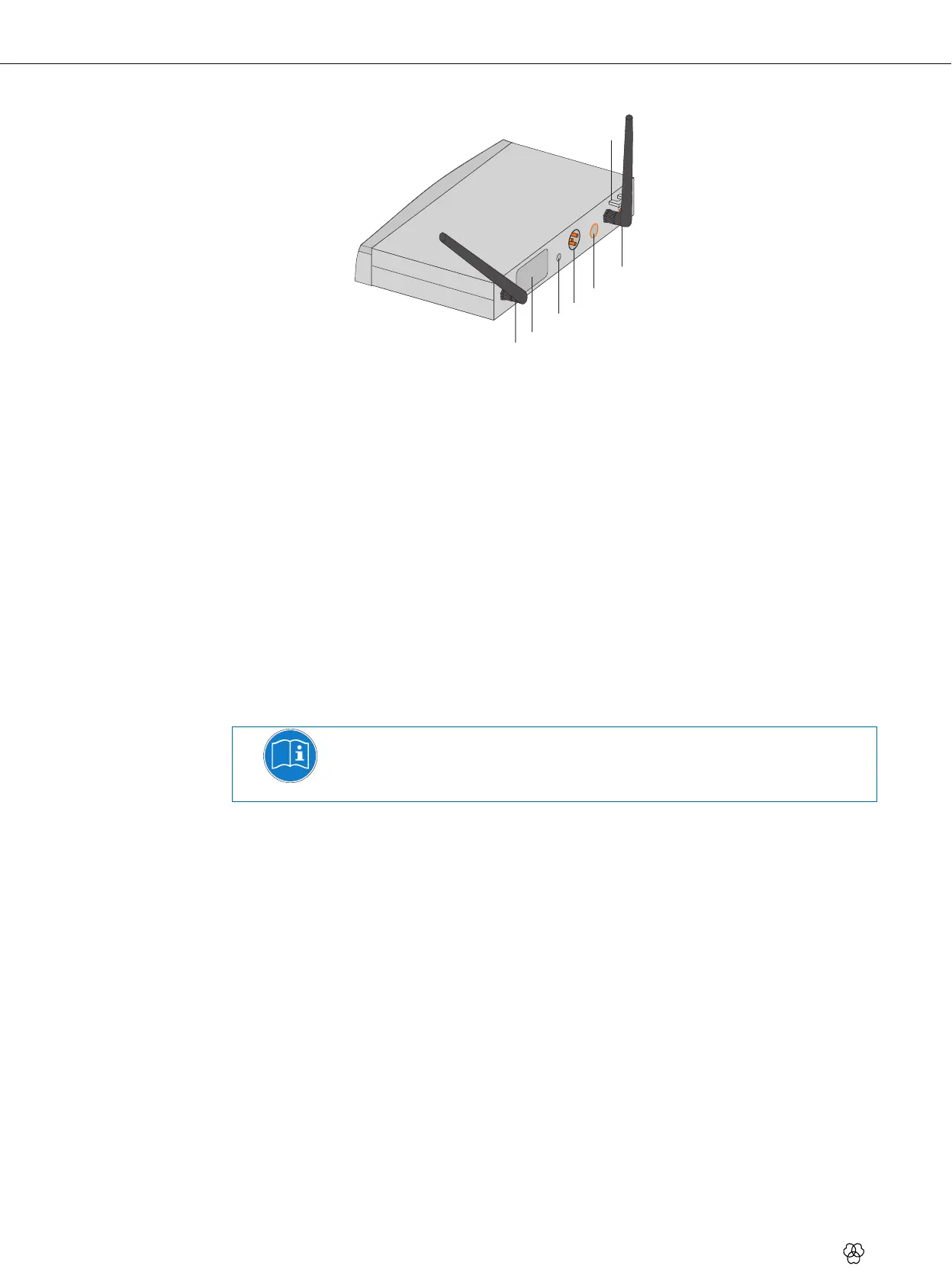

Figura 2: Elementi di comando sul retro del ricevitore SR420
1 ANTENNA A/B: prese BNC per il collegamento delle due antenne UHF fornite o antenne
optional.
2 Etichetta frequenze portanti: sul retro del ricevitore è applicata un'etichetta adesiva con
l'indicazione della gamma delle frequenze portanti. Maggiori informazioni sulle frequenze
impostabili sono reperibili nell'allegata tabella delle frequenze.
3 SQUELCH: Il dispositivo silenziatore ("squelch") spegne il ricevitore in caso di segnale di
ricezione troppo debole, in modo tale che i rumori di disturbo o il rumore di fondo del ricevitore
non siano udibili con il trasmettitore spento. Impostare il regolatore SQUELCH al minimo prima
di accendere il ricevitore per la prima volta.
4 AUDIO OUT/BALANCED: uscita audio simmetrica sulla presa XLR 3 poli: Questa uscita può
ad es. essere collegata all'ingresso microfono di un mixer.
5 AUDIO OUT/UNBALANCED: uscita audio asimmetrica su presa jack mono da 6,3 mm. Qui è
possibile collegare ad es. un amplificatore per chitarra.
6 Scarico della trazione per il cavo di alimentazione dell’alimentatore fornito.
7 DC IN: presa di alimentazione per il collegamento dell'alimentatore fornito.
AVVERTENZA
Il SR420 può essere alimentato tramite l'alimentatore esterno oppure con lo splitter d'antenna
PS4000 W tramite il cavo dell'antenna stessa. Lo splitter fornisce l'alimentazione di tensione
per tutti i ricevitori SR420 ad esso collegati.
