86 WMS420
Descrição
Parte traseira

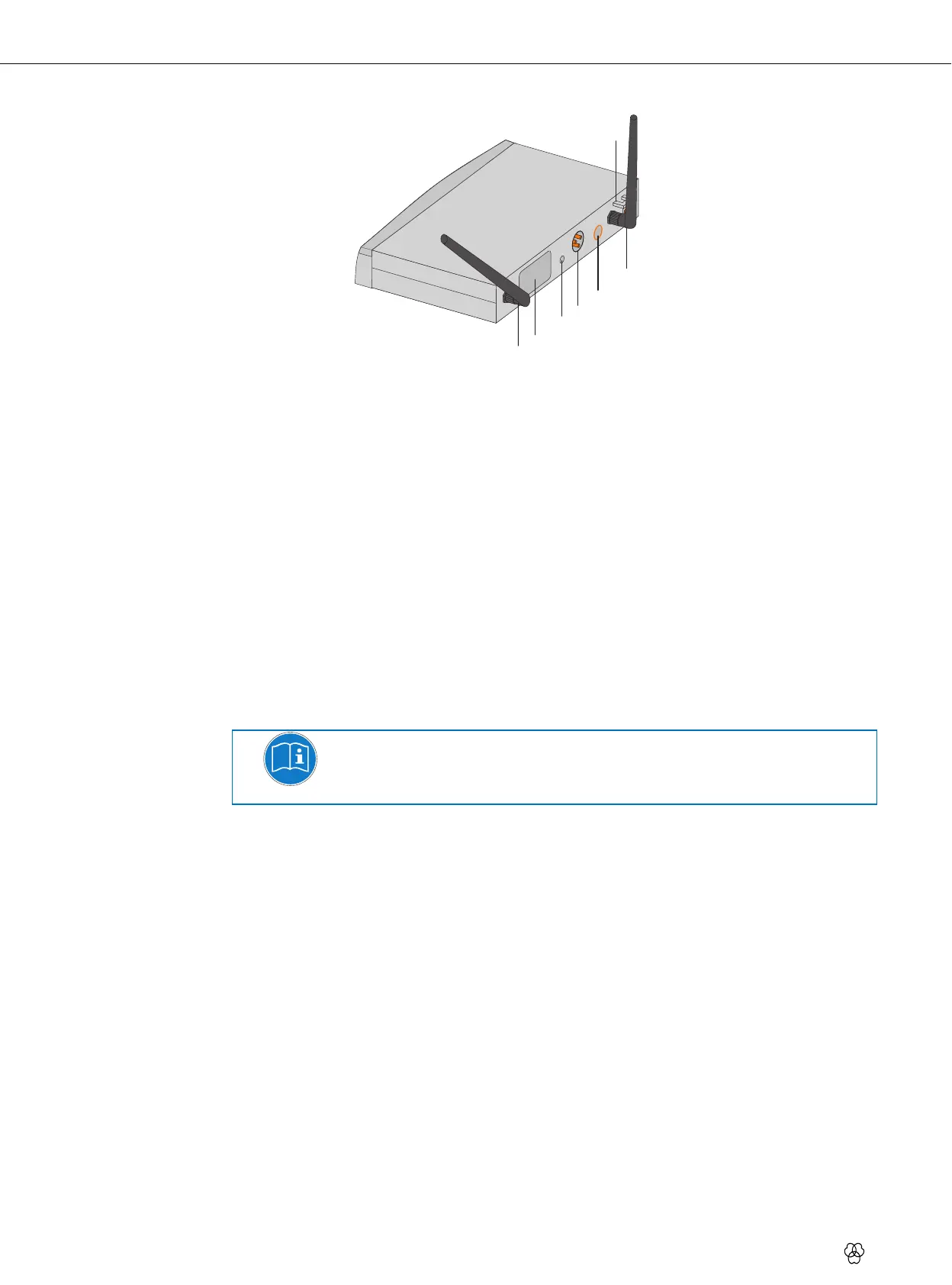

Figura 2: Dispositivos de controlo na parte traseira do receptor SR420
1 ANTENA A/B: Conectores BNC para ligação das duas antenas UHF fornecidas ou outras
antenas opcionais.
2 Etiqueta da frequência de transporte: Na parte traseira do receptor é aplicada uma
etiqueta adesiva com a designação da gama de frequência de transporte. Para obter
informações sobre as frequências ajustáveis, consulte a vista geral de frequências anexa.
3 SQUELCH: O supressor de ruído ("Squelch") desactiva o receptor em caso de sinal de
recepção muito fraco, de modo que não se ouçam os ruídos parasitas associados ou o ruído
interno do receptor em caso de emissor desligado. Coloque o regulador SQUELCH no mínimo
antes de ligar o receptor pela primeira vez.
4 AUDIO OUT/BALANCED: Saída de áudio simétrica na tomada XLR de 3 pinos: É possível
ligar esta saída, por ex., a uma entrada de microfone de uma mesa de mistura.
5 AUDIO OUT/UNBALANCED: Saída de áudio assimétrica mono-jack de 6,3 mm. Aqui pode
ligar, por ex., um amplificador de guitarra.
6 Alívio de tensão para o cabo de alimentação da fonte de alimentação da tomada fornecida.
7 DC IN: Casquilho de alimentação para ligação da fonte de alimentação da tomada.
NOTA
alimenta
ão do SR420 pode ser efectuada através da fonte de alimenta
ão externa ou do
divisor de antenas PS4000 W, através do cabo de antena. O divisor fornece a alimentação de
tensão a todos os receptores SR420 conectados.
1
2
3
5
6
4
7
