Harvia C150 User Manual

10
EN DE
Typ Output Cable/Fuses
Type Leistung Kabel/Sicherungen
kW
mm
2
A mm
2
mm
2
mm
2
KV30E, D23/30 3,0 4 x 1,5 2 x 10 4 x 1,5 4 x 0,25 *) 3 x 1,5 3 x 1,5
KV45E, M45E, KIP45E 4,5 5 x 1,5 3 x 10 5 x 1,5 4 x 0,25 *) 3 x 1,5 3 x 1,5
KV60E, M60E, KIP60E 6,0 5 x 1,5 3 x 10 5 x 1,5 4 x 0,25 *) 3 x 1,5 3 x 1,5
KV80E, M80E, KIP80E 8,0 5 x 2,5 3 x 16 5 x 2,5 4 x 0,25 *) 3 x 1,5 3 x 2,5
M90E, KIP90E 9,0 5 x 2,5 3 x 16 5 x 2,5 4 x 0,25 *) 3 x 1,5 3 x 2,5
For unit
Zum
Steuergerät
Fuses
Sicherungen
For heater
Zum Ofen
(HO7RN-F)
3 x X mm
2
A
*) For thermostat/ Zur Thermostat: 4 x 0,25 – 4 x 0,5 mm
2
(T170)
For thermostat
Zur Thermostat
Table 2.
Tabelle 2.
For Light/
Added control system
Zur Licht/
Zusatzsteuerung (SSJ)
Type Output Cables/Fuses
Typ Leistung Kabel/Sicherungen
kW
mm
2
A mm
2
mm
2
mm
2
KV30E 3,0 3 x 2,5 1 x 16 3 x 2,5 4 x 0,25 *) 3 x 1,5
KV45E, M45E, KIP45E 4,5 3 x 4 1 x 20 3 x 4 4 x 0,25 *) 3 x 1,5
KV60E, M60E, KIP60E 6,0 3 x 6 1 x 25 3 x 6 4 x 0,25 *) 3 x 1,5
KV80E, M80E, KIP80E 8,0 3 x 10 1 x 35 3 x 10 4 x 0,25 *) 3 x 1,5
D23E 2,3 3 x 1,5 1 x 10 3 x 1,5 4 x 0,25 *) 3 x 1,5
D36E 3,6 3 x 2,5 1 x 16 3 x 2,5 4 x 0,25 *) 3 x 1,5
JM20E 2,0 3 x 1,5 1 x 10 3 x 1,5 4 x 0,25 *) 3 x 1,5
JM25E/JM30E 2,0/3,0 3 x 2,5 1 x 16 3 x 2,5 4 x 0,25 *) 3 x 1,5
For unit
Zum Steuergerät
Fuses
Sicherungen
For heater
Zum Ofen
(HO7RN-F)
For Light/Added control system
Zur Licht/Zusatzsteuerung
(SSJ)
*) For thermostat/Zur Thermostat : 4 x 0,25 – 4 x 0,5 mm
2
(T170)
For thermostat
Zur Thermostat
Table 1.
Tabelle 1.

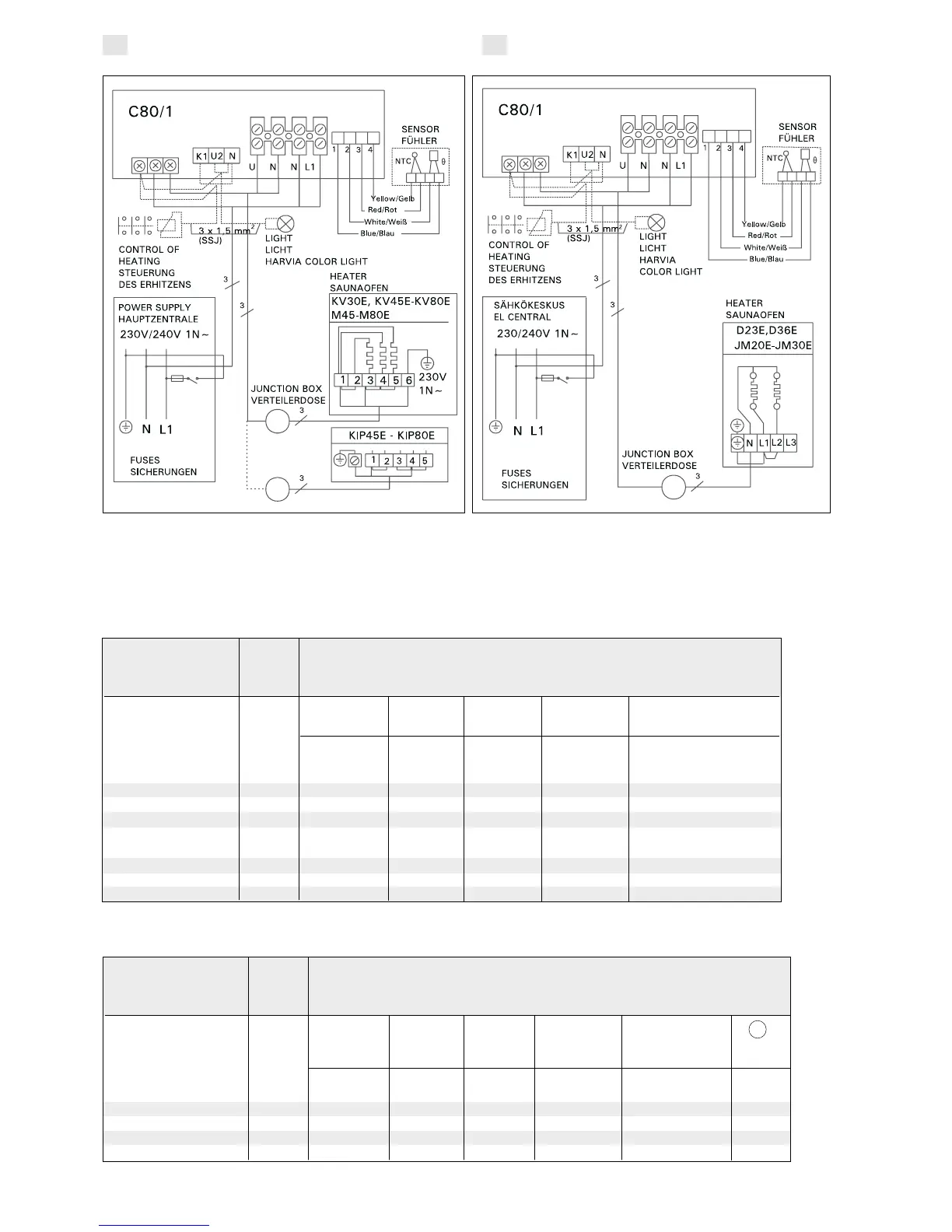

Figure 12. Electrical connections for the D- and
JM-heaters, as well as for the control
unit C80/1
Abbildung 12. Elektroanschlüsse der D, und JM-
Saunaöfen sowie des Steuergeräts C80/1
Figure 11. Electrical connections for the M-, KV-,
and KIP-heaters, as well as for the
control unit C80/1
Abbildung 11. Elektroanschlüsse der M-, KV-, und KIP-
Saunaöfen sowie des Steuergeräts C80/1
