6
high, turn it down a little by turning the switch counter-
clockwise. It must be noted that even a small
difference within the maximum section will change the
temperature of the sauna considerably.
See fig. 3.
If, for some reason, the temperature
of the sauna room becomes too high,
the overheating limiter of the
thermostat will permanently cut off the
supply of the resistances. The
overheating limiter cannot be reset to
the position allowing electricity into the
thermostat until the heater has cooled
down. The overheating limiter is reset
by pressing the reset button of the
thermostat, which is located in the
connection box inside the heater. Only
persons authorised to carry out
electrical installations can reset the
overheating limiter. See item 3.6.1. and
fig. 14.
Prior to pressing the button, the cause of the fault
must be found:
• are the stones crumbled and pressed
together?
• has the heater been on for a long time while
unused?
• is the sensor support of the thermostat bent
against the side of the stone compartment?
• has the heater been banged or shaken?
1.3.2. Heaters with separate control units
(M45E, M60E, M80E, M90E)
The M45E, M60E, M80E and M90E heaters are
controlled from a separate control unit C90/C150.
Install the heater and the sensor box, delivered with
the C90/C150 control unit, according to these
instructions for installation and use. The control unit
has it's own instructions.
The components of the sensor box monitor the
functioning of the control unit. The temperature sensor
and the overheating limiter are located in the sensor
box. The temperature is sensed by an NTC thermistor,
and there is an overheating limiter that can be reset. In
case of malfunction, this overheating limiter will cut off
the heater power permanently.
The control unit must be installed in a dry area, for
example, the dressing room, whereas the thermostat
must be installed in the sauna room above the heater
close to the ceiling (see fig. 5).
Temperatur zu erwärmen. Falls die Temperatur während des
Saunens zu hoch ansteigt, muß der Regler durch Drehen
entgegen den Uhrzeigersinn etwas kleiner eingestellt werden.
Beachten Sie, daß schon eine kleine
Abweichung von der maximalen
Einstellposition eine spürbare Temperatur-
veränderung in der Saunakabine hervorruft.
Siehe Abb. 3.
Falls die Temperatur in der Saunakabine
aus irgendeinem Grund zu hoch ansteigt,
funktioniert die Überhitzungsschutzeinheit
des Thermostats als Schutzvorrichtung und
schaltet die Widerstandsströme des
Saunaofens ab. Erst nach Abkühlung des
Saunaofens kann der Überhitzungsschutz in
die Stellung zurückgebracht werden, die den
Stromfluß durch das Thermostat
ermöglicht. Zur Zurücksetzung des
Überhitzungsschutzes ist am Thermostat
ein Rücksetzknopf angebracht, dieser befin-
det sich im Schaltkasten des Saunaofens.
Daher darf nur eine zu Elektroinstallationen befugte Person
diese Arbeit ausführen. Siehe Kapitel 3.6.1. und Abb. 14.
Vor Betätigung des Knopfes muß die Ursache der
Fehlfunktion festgestellt werden:
• Sind die Steine im Saunaofen verkeilt oder spröde?
• War der Saunaofen lange angeschaltet und
wurde nicht benutzt?
• Ist die Halterung des Thermostatfühlers
verbogen und liegt an der Seitenwand des
Saunaofens an?
• War der Saunaofen starken Stößen ausgesetzt?
1.3.2. Öfen mit separatem Steuergerät
(M45E, M60E, M80E, M90E)
Die Öfen M45, M60E, M80E und M90E werden mit einem
separaten Steuergerät C90/C150 bedient.
Die Öfen und der Fühlerkasten, der mit dem Steuergerät
C90/C150 geliefert wird, werden laut dieser Gebrauchs-
und Montageanleitung montiert. Mit dem Steuergerät C90/
C150 wird eine separate Gebrauchs- und
Montageanleitung geliefert.
Die Funktionen des Steuergeräts werden von den
Komponenten des Fühlergehäuses gesteuert/geregelt.
In dem Fühlergehäuse befinden sich ein
Temperaturfühler und ein Überhitzungsschutz. Ein
NTC-Thermistor tastet die Temperatur ab, und der
rückstellbare Überhitzungsschutz unterbricht beim
Auftreten eines Defekts die Stromzufuhr zum
Saunaofen.
Das Steuergerät muß in einem trockenen Raum
installiert werden, z.B. im Umkleideraum. Das Ther-
mostat widerum wird in der Saunakabine über dem
Saunaofen in der Nähe der Decke angebracht (siehe
Abb. 5).

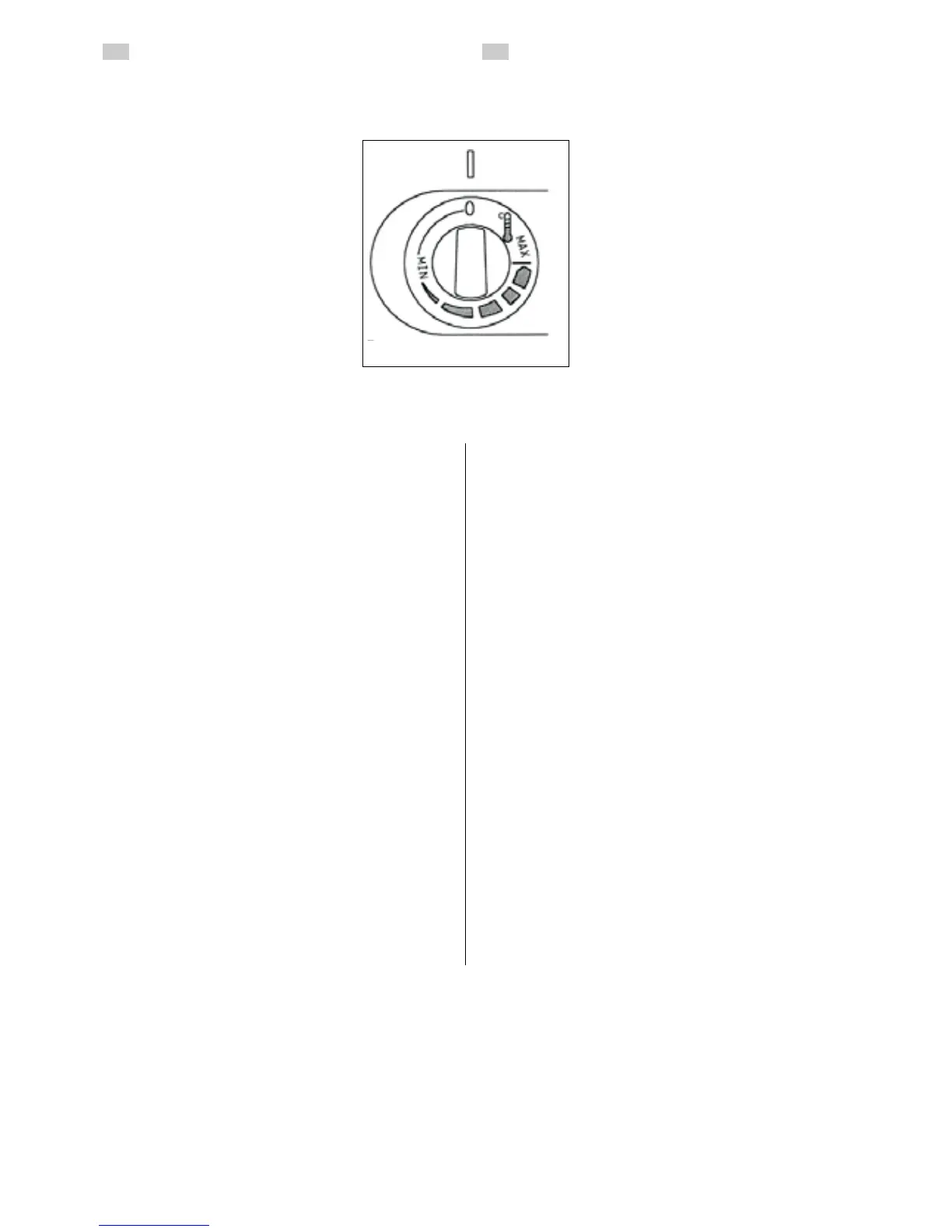

Figure 3. Thermostat
Abbildung 3. Thermostat
