3,5 x 15 mm
67 mm
96 mm
3,5 x 15 mm
1.
A
B
2.
3.
4.
1.
2.
3.
4.
1. Pujota datakaapeli takakannen reiän läpi.
2. Kiinnitä takakansi ruuveilla seinään.
3. Työnnä datakaapeli liittimeen.
4. Paina etukansi kiinni takakanteen.
1. Trä datakabeln genom hålet i bakstycket.
2. Fäst bakstycket på en vägg med skruvar.
3. Tryck datakabeln mot anslutningen.
4. Tryck framhöljet mot bakstycket.

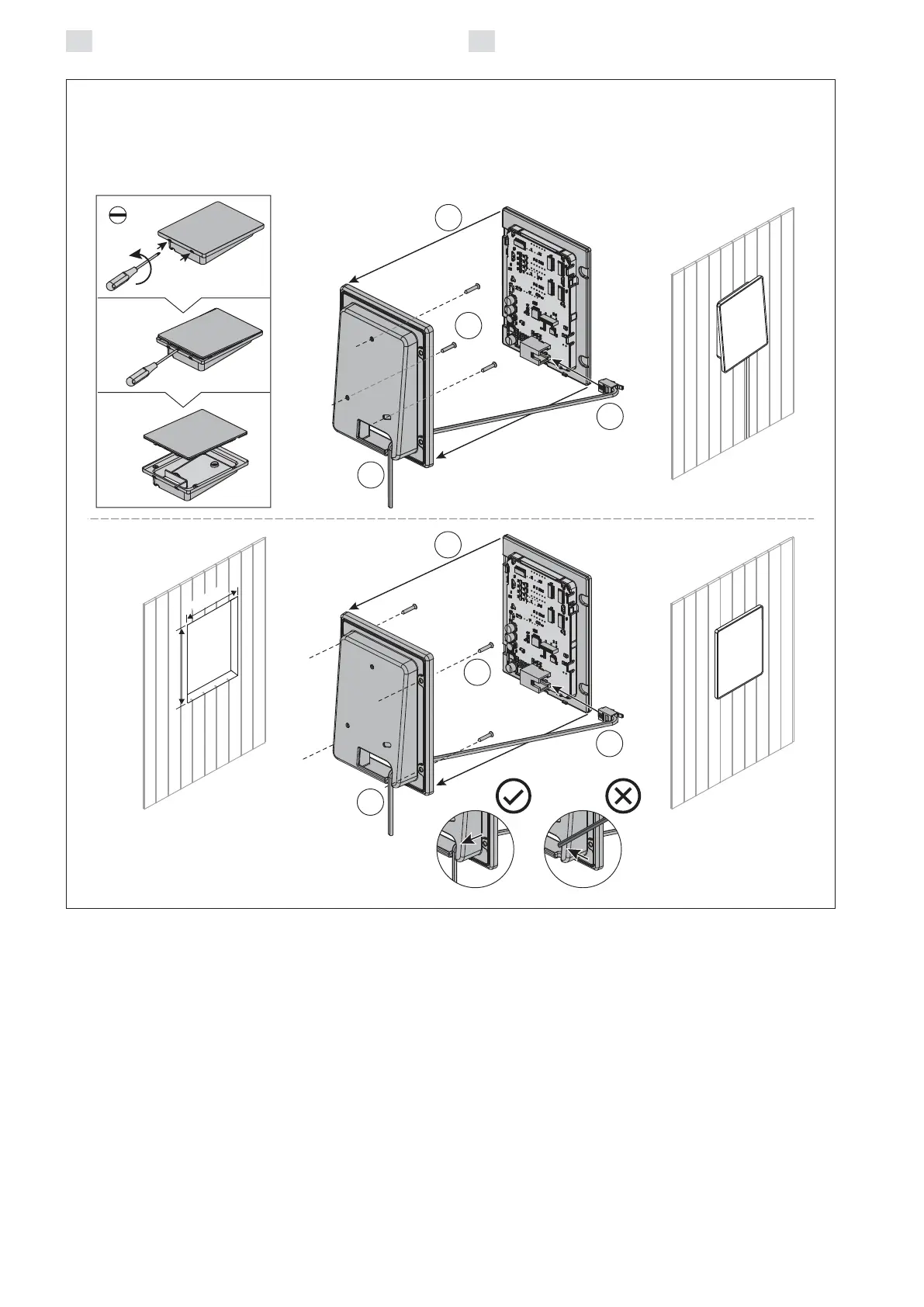

Kuva 9. Ohjauspaneelin asentaminen
Bild 9. Montering av styrpanelen
