Harvia SW45 User Manual

32
1
4
5
6
7
8
12
9 10 11
ITEM NO. PART NUMBER NAME (FINNISH)
HPC11U1HQ/QTY.
1 3
2
ZWA-007_4 Vastustuki 1
3
ZWA-023_5 Rosti 1
4
ZWA-009_4 Löylynohjain 1
5
ZWA-047_1 Seinäteline 1
6
ZWA-011_5 Kellon väännin 1
7
ZWA-022_6 Akselin läpivientikumi 1
8
ZSA-530 Merkkivalo 2
9
ZSK-505 Kello 12h 1
10
ZWA-021_5 Väännin termostaatille 1
11
ZSK-520 Termostaatti 1
Suosittelemme käyttämään vain valmistajan varaosia.
Använd endast tillverkarens reservdelar.
Etsi lähin huoltoliike tai jälleenmyyjä verkkosivuiltamme:
https://www.harvia.fi/asiakaspalvelu/etsi-lahin-jalleenmyyja/
tai skannaa viereinen QR-koodi älypuhelimellasi.
För mer information om produkter och reservdelar:
www.harvia.com

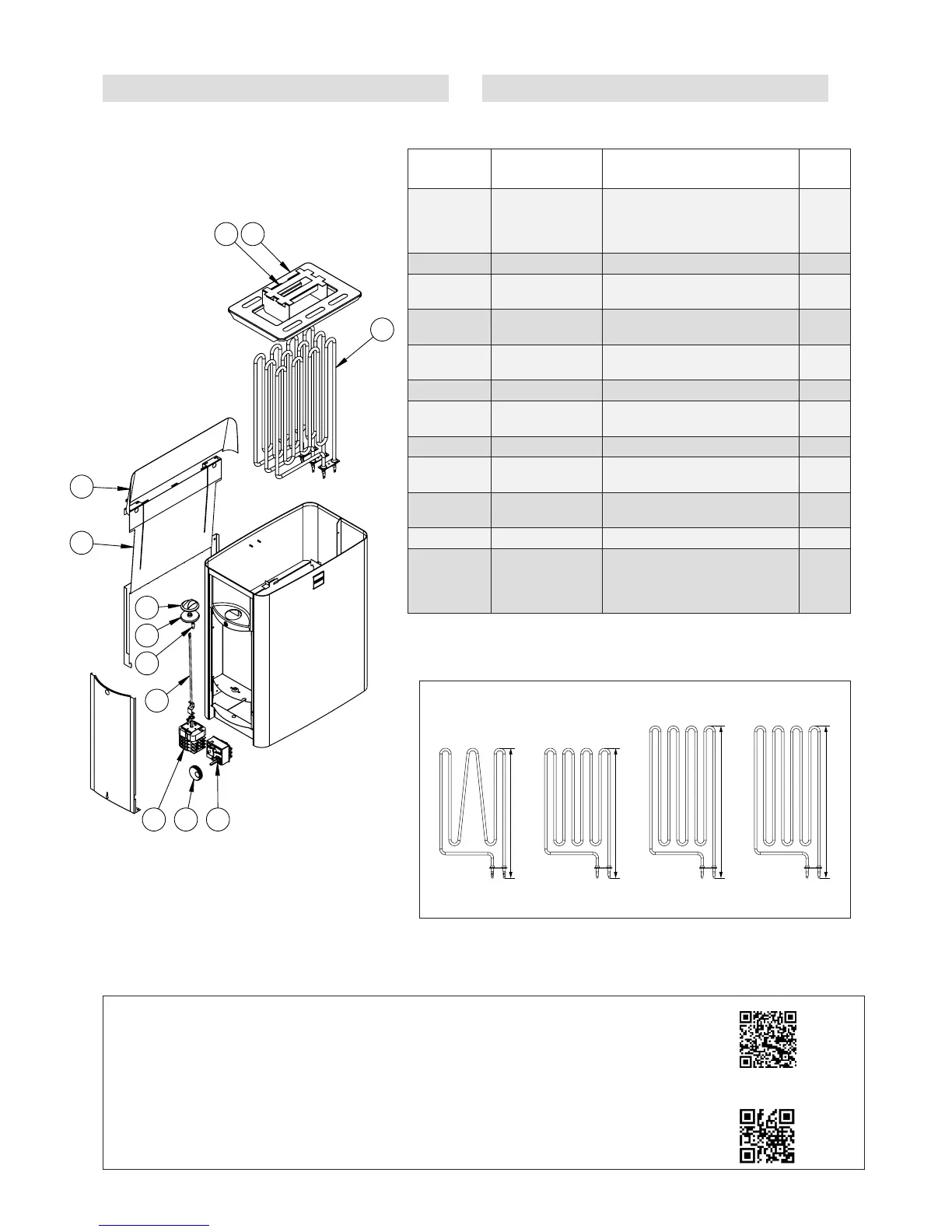

4. VARAOSAT
4. RESERVDELAR
# Osanumero
Delnummer
Nimi
Namn
Kpl
St
1 SW45/-E
SW60/-E
SW80
SW90/-E
Y10-0016
Y10-0015
Y10-0014
ZCU-830
Vastus / Element 1500 W
Vastus / Element 2000 W
Vastus / Element 2600 W
Vastus / Element 3000 W
3
2 ZWA-007 Vastustuki / Elementstöd 1
3 SW
SW E
ZWA-023
ZWA-077
Rosti / Rost 1
4 SW
SW E
ZWA-009
ZWA-059
Löylynohjain / Värmeluftledare 1
5 SW
SW E
ZWA-047
ZWA-058
Seinäteline / Väggställ 1
6 ZWA-011 Kellon väännin / Timerreglage 1
7 ZWA-022 Akselin läpivientikumi /
Axelns genomföringsgummi
1
8 ZWA-061 Merkkivalot / Signallampor 1
9 WX641 Kello + akselin lukko
Timer + axels lås
1
10 ZWA-021 Termostaatin väännin /
Termostatens reglage
1
11 ZSK-520 Termostaatti / Termostat 1
12 SW45
SW60
SW80
SW90
ZWA-041
ZWA-041
ZWA-016
ZWA-016
Akseli / Axel
530 530
440 440
Y10-0014
2600 W
ZCU-830
3000 W
Y10-0015
2000 W
Y10-0016
1500 W
SW45SW45
SW45E
SW60
SW60
SW60E
SW80SW80 SW90SW90
SW90E
Suomeksi:
Svenska:

Harvia SW45 Specifications

General

Power	4.5 kW
Material	Stainless steel
Heater Type	Electric
Mounting	Wall-mounted
Sauna Room Size (min)	4 m³
Sauna Room Size (max)	6 m³
Stones Capacity (max)	15 kg
Fuse	16 A
Frequency	50 Hz
Heating Element	Stainless steel
Protection Class	IPX4
Connecting cable	5 x 1.5 mm²
Voltage	230 V 1N~ / 400 V 3N~
Supply voltage, phase	230 V 1N~ / 400 V 3N~
