Harvia SW45 User Manual

RU ET
51
1
3 4
5
2
2x
1.
2.
и
л
и
/
võ
i
и
ли
/
v
õ
i
3.6. Замена нагревательных элементов
См. рисунок 10.
1. Отключите электрокабель каменки, уберите камни
и снимите каменку со стены.
2. Раскройте держатели пластины(2 шт.).
3. Снимите пластину.
4. Откройте лючок в днище каменки.
5. Отсоедините провода и крепежный винт нагрева-
тельного элемента.
6. Снимите нагревательный элемент и вставьте
новый.
7. Соберите в обратном порядке.

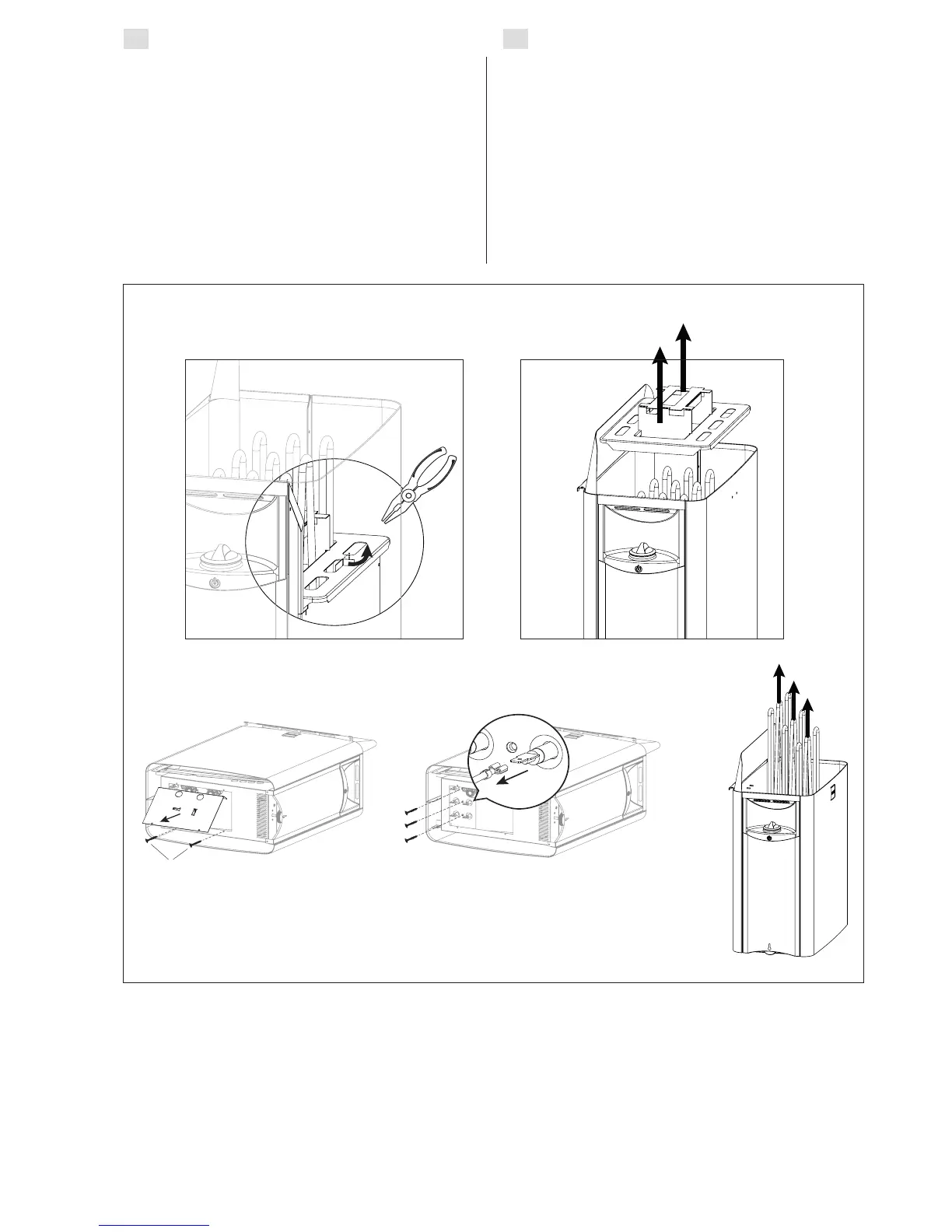

Рисунок 10. Замена нагревательных элементов
Joonis 10. Küttekehade vahetamine
3.6. Küttekehade vahetamine
Vaata joonis 10.
1. Ühendage kõik elektriühendused lahti, eemaldage
kerisest kivid ja võtke keris seinaraamilt maha.
2. Väänake küttekehade tuge kinni hoidvad kinni-
tused lahti (2 tk).
3. Tõmmake küttekehade tugi välja.
4. Avage hooldusluuk kerise põhjas.
5. Võtke küttekeha juhtmed ja kinnituskruvi lahti.
6. Eemaldage küttekeha ja pange uus selle asemele.
7. Pange keris vastupidises järjekorras uuesti kokku.

Harvia SW45 Specifications

General

Power	4.5 kW
Material	Stainless steel
Heater Type	Electric
Mounting	Wall-mounted
Sauna Room Size (min)	4 m³
Sauna Room Size (max)	6 m³
Stones Capacity (max)	15 kg
Fuse	16 A
Frequency	50 Hz
Heating Element	Stainless steel
Protection Class	IPX4
Connecting cable	5 x 1.5 mm²
Voltage	230 V 1N~ / 400 V 3N~
Supply voltage, phase	230 V 1N~ / 400 V 3N~
