Unité de température
Le réglage peut être modifié avec les boutons et .
CELS (Celsius)
FAHr (Fahrenheit)
Appuyer sur le bouton MENU pour accéder au réglage suivant.
Classe du poêle
Modifier le réglage avec les boutons et .
Consulter la classe appropriée sur l’étiquette signalétique du poêle,
sous « réglages de classe du centre de contrôle ».
Look for the important additional instructions
in the manual! / Consultez les instructions
supplémentaires importantes dans le manuel!
B
A
A
A
A
A
A
inch mm
A 2 50
B 42 1060
*Q = includes built-in contactor / contient le contacteur integré
AN INADEQUATELY FILLED ROCK SPACE CAUSES FIRE RISK.
IL Y A UN RISQUE D'INCENDIE SI LE RÉCIPIENT À PIERRES N’EST PAS CORRECTEMENT REMPLI.
DO NOT PLACE ANY OBJECTS ON HEATER. COVERING CAUSES FIRE RISK.
NE PAS PLACER DES OBJETS AU-DESSUS DU POÊLE. IL Y A UN RISQUE D'INCENDIE SI LE POÊLE EST RECOUVERT.
WARNING! AVERTISSEMENT!
FOR SUPPLY CONNECTIONS USE COPPER
WIRE ONLY SUITABLE FOR AT LEAST 90 ºC
POUR LES CONNEXIONS ELECTRIQUES PREVOIR
UN CABLAGE RESISTANT AU MOINS A 90° C
For AC only /
Pour courant alternatif seulement (AC)
Control units / Centres de contrôle:
CX30-U1-U3 / CX45-U1-U3 / CX-170-U1 /
CX-170-U1-15 / CX-170-U3 / CX-170-U3-15
HARVIA OY, FINLAND
3159549
ETL LISTED
CONFORMS TO
UL STD 875
CERTIFIED TO
CAN/CSA STD
E60335-2-53-05
MODEL
MODÈLE
*Q POWER
PUISSANCE
VOLTAGE
TENSION
PHASE SUPPLY
WIRES
TENSION
DE
SERVICE
FLOOR AREA
SURFACE DE
PLANCHER
CONTROL UNIT
GRADE SETTINGS
PARAMÈTRES
DE CONTRÔLE
DE QUALITÉ DE
L’UNITÉ
MIN.
SQ.FT
MAX.
SQ.FT
HL(S)7U1(Q)
6,8 kW 240 1 10 28 57
HL(S)9U1(Q)
9,0 kW 240 1 8 45 79
HL(S)11U1(Q)
10,5 kW 240 1 6 22 98
HL(S)7U3(Q)
6,8 kW 208 3 12 28 57
HL(S)9U3(Q)
9,0 kW 208 3 10 45 79
HL(S)11U3(Q)
10,5 kW 208 3 8 22 98
C2
C2
C1
C2
C2
C1
PARAMÈTRES DE CONTRÔLE
DE QUALITÉ DE L’UNITÉ:
C2
(PAR EXEMPLE)
Toutes classes de poêles :
A1, A2, A3, A4, A5
B1 (défaut), B2, B3, B4, B5
C1, C2, C3, C4, C5
D1, D2, D3, D4, D5
E1, E2, E3, E4, E5, E6
L’ÉTIQUETTE
SIGNALÉTIQUE
Appuyer sur le bouton MENU pour accéder au réglage suivant.
Connexion WIFI
Connecter le panneau de commande au réseau WiFi à l’aide de l’application
MyHarvia. Modifier le réglage avec les boutons et . Pour obtenir des
instructions plus détaillées, consulter l’application MyHarvia.
OFF > La connexion WiFi est désactivée
(le témoin lumineux de WiFi sur le panneau de commande est éteint).
On > La connexion WiFi est activée
(le témoin lumineux de WiFi est allumé sur le panneau de commande).
COnn > Le mode connexion est actif.
Appuyer sur le bouton MENU. Le centre de contrôle passe en mode veille.
* Réglage d’usine

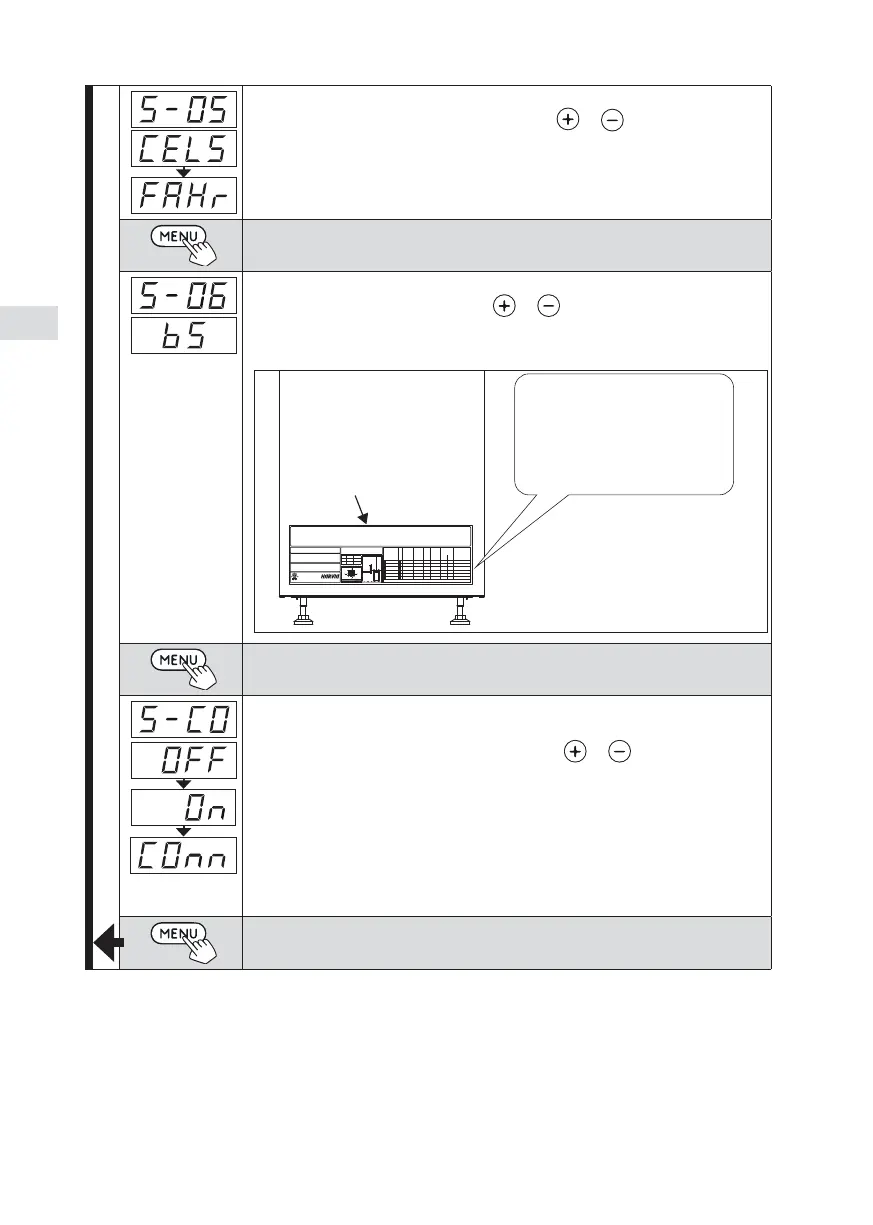

Figure 3b. Structure du menu de réglages, réglages supplémentaires.
