Formulaire n° GRSM-0719
26
Français
Modéle Largeur (A) Profonduer (B) Hauteur (C)
Empattement
Largeur (D)
Empattement
Profondeur (E)
GRS-18-I 457 mm (18″) 495 mm (19-1/2″) 57 mm (2-1/4″) † 425 mm (16-3/4″) 457 mm (18″)
GRS-24-I 610 mm (24″) 495 mm (19-1/2″) 57 mm (2-1/4″) † 578 mm (16-3/4″) 457 mm (18″)
GRS-30-I 762 mm (30″) 495 mm (19-1/2″) 57 mm (2-1/4″) † 730 mm (16-3/4″) 457 mm (18″)
GRS-36-I 914 mm (36″) 495 mm (19-1/2″) 57 mm (2-1/4″) † 883 mm (16-3/4″) 457 mm (18″)
GRS-42-I 1067 mm (42″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1035 mm (16-3/4″) 457 mm (18″)
GRS-48-I 1219 mm (48″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1187 mm (16-3/4″) 457 mm (18″)
GRS-54-I 1372 mm (54″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1340 mm (16-3/4″) 457 mm (18″)
GRS-60-I 1524 mm (60″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1492 mm (16-3/4″) 457 mm (18″)
GRS-66-I 1676 mm (66″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1645 mm (16-3/4″) 457 mm (18″)
GRS-72-I 1829 mm (72″) 495 mm (19-1/2″) 133 mm (5-1/4″) * 1797 mm (16-3/4″) 457 mm (18″)
CARACTÉRISTIQUES TECHNIQUES
Configuration des fiches
Un cordon de 1 826 mm (6') et une fiche d’alimentation peuvent
être installés en usine, en option, pour certaines unités.
DANGER DE DÉCHARGE ÉLECTRIQUE: Brancher
l’appareil sur une prise de courant avec terre de tension,
de format et de configuration des broches corrects. Si la
fiche et la prise ne se correspondent pas, s’adresser à un
électricien qualifié pour déterminer et installer une prise
de courant de format et de tension corrects.
NOTA: L’étiquette des caractéristiques se situe en bas sur
les modèles GRS et en bas du boîtier de contrôle sur
les modèles GRSB et GRSBF. Consultez l’étiquette
pourconnaîtrelenumérodesérieetlesélémentsde
vérificationdel’appareilélectrique.
NEMA 5-15P NEMA 5-20P
NEMA 6-15P
Configuration des fiches
NOTA: Prise non fournie par Hatco.

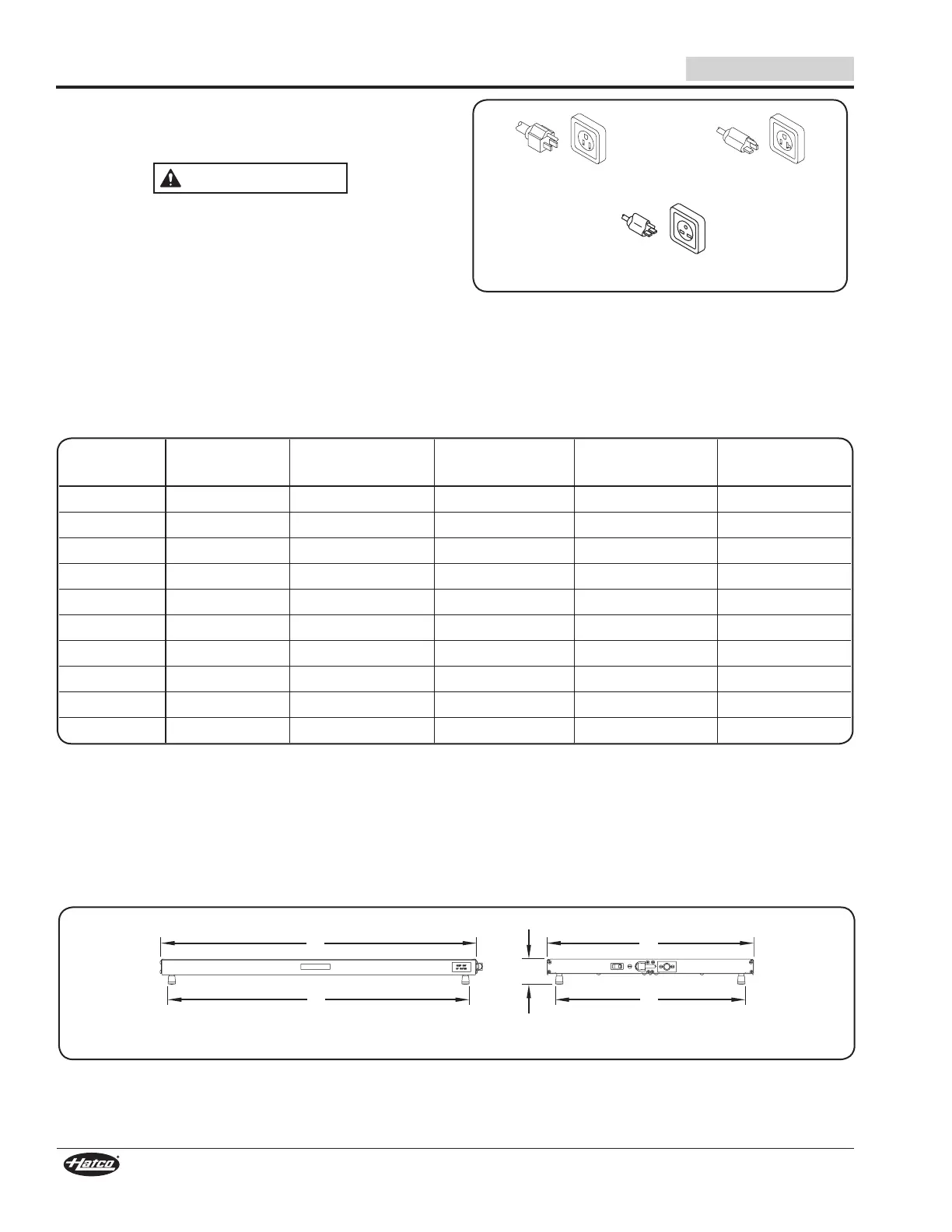

Dimensions — Modèles GRS
D
BA
C
E
Vue de face Vue de côté
Dimensions — Modèles GRS
NOTA: Touslesmodèlesmentionnésci-dessusontuneprofondeurstandardde495mm(19-1/2″).Lesautresprofondeurs
disponibles sont :
A=152mm(6″) B=197mm(7-3/4″) C=248mm(9-3/4″) D=305mm(12″)
E=349mm(13-3/4″) F=394mm(15-1/2″) G=400mm(15-3/4″) H=445mm(17-1/2″)
J=546mm(21-1/2″) K=597mm(23-1/2″) L=648mm(25-1/2″)
† La hauteur comprend les pieds de 25 mm (1″)
* La hauteur comprend les pieds de 102 mm (4″)
