OPTIONS ET ACCESSOIRES
Boîtiers de Contrôle Distant
(Modèles GRSB et GRSBF)
Deux boîtiers de contrôle distants de type encastré sont
disponibles pour les appareils GRSB et GRSBF — le boîtier
de contrôle de thermostat mécanique et le boîtier de contrôle
de température numérique (ITC). Les deux boîtiers de contrôle
s’installent selon la procédure suivante.
AVERTISSEMENT
Le boîtier de contrôle à distance doit être installé en
position verticale sur un mur vertical. Si le boîtier de
contrôle à distance est installé en position horizontale,
du liquide risque de s’accumuler à l’intérieur et provoquer
une décharge électrique.
Installez le boîtier de contrôle distant hors de la zone
chauffée. Si vous placez le boîtier de contrôle dans la zone
chauffée, cela pourrait provoquer des surchauffes, des
dysfonctionnements ou des défaillances des commandes.
Ne modifiez pas le câblage et ne coupez pas le câble
capillaire du thermostat du boîtier de contrôle pour
augmenter la distance d’installation de la commande à
distance. Si vous coupez le câble capillaire du thermostat,
cela risque de provoquer une surchauffe et des dommages
à l’appareil ainsi qu’au comptoir.
NOTA: Les branchements des appareils à l’alimentation
électriquedoiventêtrefaitsparunélectricienqualifié.
1. Préparez la découpe et pré-percez les orifices des vis
(consultez l’illustration ci-dessous pour connaître les
dimensions).
2. Retirez le capot du boîtier de contrôle.
3. Placez le boîtier de contrôle dans l’ouverture par l’arrière.
4. Fixez le boîtier de contrôle à la surface à l’aide des vis
(non fournies).
5. Branchez une alimentation électrique adaptée au boîtier
de contrôle distant.
6. Réinstallez le capot. Assurez l’étanchéité entre le capot et
la surface de montage à l’aide d’un adhésif à la silicone.
NOTA: Lesappareilssontéquipésd’unegainedecâblesde
914mm (3′)pourbrancherleboîtierde contrôlesur
l’appareil.Longueursdeconduitenoptionde1829mm
(6′)et3048mm(10′)sontégalementdisponibles.
Interrupteur Marche/Arrêt
Les deux boîtiers de contrôle distants sont équipés d’un
Interrupteur Marche/Arrêt (I/O). Mettez l’interrupteur Marche/
Arrêt (I/O) en position Marche (O) pour allumer l’appareil. Le
témoin de l’interrupteur s’allume lorsque l’appareil est allumé.
Réglage du Thermostat
Tournez le bouton de contrôle du thermostat dans le sens
horaire pour augmenter la température. Tournez le bouton de
contrôle du thermostat dans le sens anti-horaire pour diminuer
la température.
Commande de Thermostat
Interrupteur MARCHE/ARRÊT
Boîtier de contrôle du thermostat
suite...

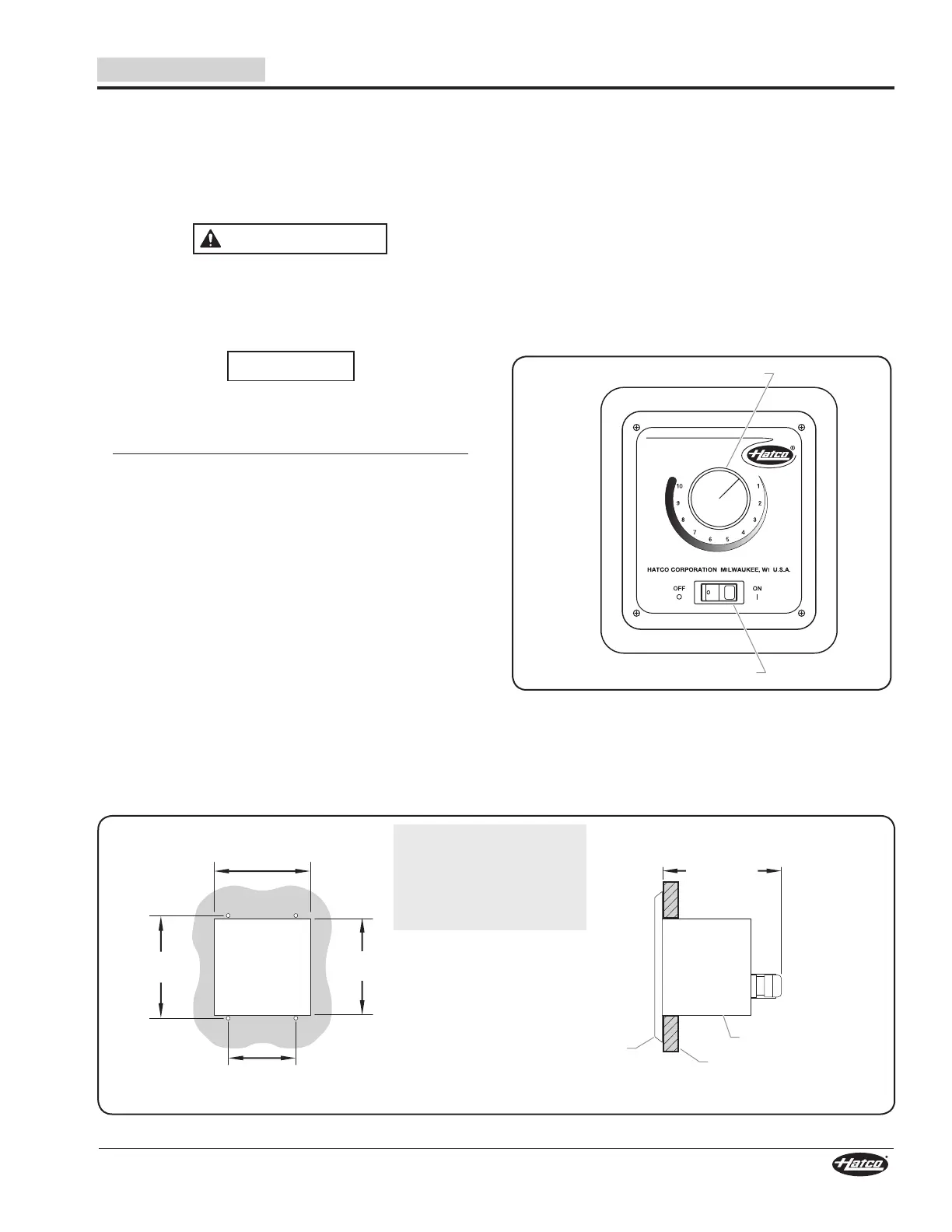

Dimensions pour l’installation du boîtier de contrôle distant
Réglage du Thermostat
102 mm (4″)
Régulateur numérique de la température
121 mm (4-3/4″)
Surface de montage
Capot
Boîtier de contrôle
Vue de côté du boîtier installéVue de Face de la Découpe
149 mm
(5-7/8″)
98 mm
(3-7/8″)
162 mm
(6-3/8″)
174 mm
(6-7/8″)
REMARQUE IMPORTANTE:
Assurez-vous que
l’emplacement choisi
présente assez de place pour
les branchements électriques
au boîtier électrique.
