CONSIGNES D’UTILISATION
3. Insérez les vis dans les trous du support
de montage et du protecteur.
4. Serrez les vis.
Le garde protecteur possède une lame de
sectionnement de l de coupe. Si vous
désirez utiliser la bobine de nylon, montez
la petite lame noire sur le garde protecteur à
l’aide de la vis de maintien fournie. Si vous
désirez utiliser la lame d’acier de 25 cm à 3
dents de scie, retirez la petite lame noire du
garde protecteur.
FIXATION DU HARNAIS D’ÉPAULE (Fig. 5)
Le harnais doit être utilisé avec sa ban-
doulière sur l’épaule gauche et la plaque
protectrice de hanche sur le côté droit.
1. Raccordez l’attache du harnais d’épaule
au cintre de suspension de la ban-
doulière.
2. Ajustez la bandoulière à une hauteur
confortable.
ÉQUILIBRAGE DE LA
DÉbrOuSSAILLEuSE
IMPOrTANT
!
Avant d’utiliser la débroussailleuse, vous
devrez régler le harnais comme suit :
1. Desserrez le crochet du harnais.
2. Placez la bandoulière sur votre épaule
gauche et accrochez-la à la machine.
3. Ajustez la hauteur du crochet du harnais
sur l’arbre pour que l’ensemble soit en
équilibre avec la tête de coupe à environ
10 à 30 cm (3,9 po à 11,8 po) du sol.
INSTALLATION DE LA bObINE DE FIL DE
COUPE EN NYLON (Fig. 6)
1. Placez la rondelle creuse à bride sur
l’arbre de la tête de l’outil.
REMARQUE : La partie creuse de la rondelle
à bride doit faire face à la tête de l’outil.
2. Alignez la fente de la rondelle creuse à
bride avec la fente de la tête de l’outil.
3. Placez l’outil de blocage de la tête ou un
tournevis au travers des fentes.
4. Installez la bobine de l de coupe sur
l’arbre de la tête et tournez la en sens
antihoraire.
5. Serrez la bobine à fond.
FIXATION DE LA LAME DE 25 CM (10 PO)
À 3 DENTS DE SCIE (Fig. 7)
1. Placez la rondelle creuse à bride sur
l’arbre de la tête de l’outil.
REMARQUE : La partie creuse de la rondelle
à bride doit faire face à la tête de l’outil.

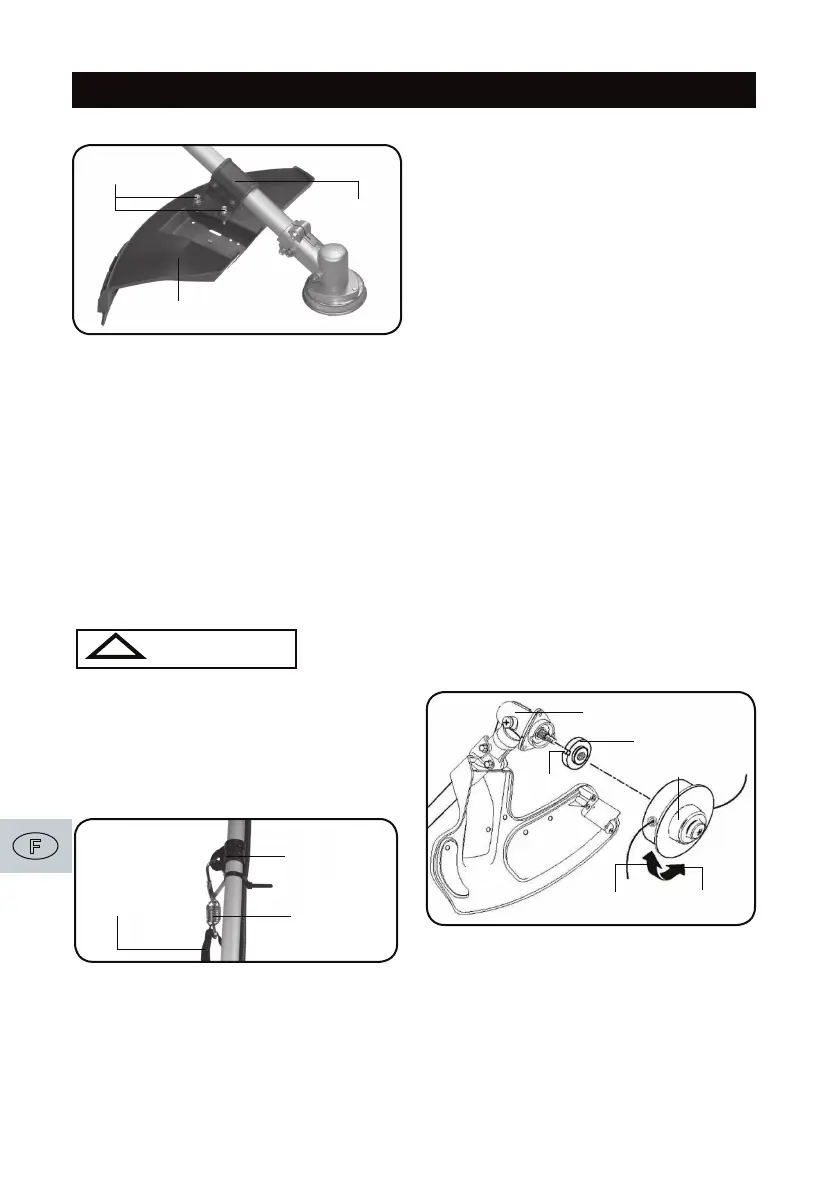

Fig. 4
Garde protecteur
Vis
Support de
montage
Cintre pour ganse
Harnais
d’épaule
Fig. 5
Verrou
Arbre d’entraînement
Rondelle creuse
à bride
Ensemble de bobine de l
de coupe
Desserrer
Serrer
Fig. 6
Fente
