Haussmann HLG034 - Consignes Dutilisation

F
7
3. Insérez la partie gauche de la poignée
en « U » dans le côté gauche de la
plaque de montage (Fig. 3).
4. Réglez les deux moitiés de la poignée
en « U » de sorte qu’elles soient égales
et à une hauteur pour travailler confort-
ablement.
5. Serrez les 4 vis de la plaque de montage
pour bloquer la poignée en place.
FIXATION DU GARDE PROTECTEUR (Fig. 4)
Ne jamais faire fonctionner l’unité sans que le
garde anti-projection de brindilles ne soit en
place.
1. Retirez les 4 vis du garde protecteur.
2. Alignez les trous de vis du garde avec
les trous sur le support de montage .
CONSIGNES D’UTILISATION
■ Ne jetez pas les matériaux d’emballage
avant d’avoir inspecté et fait fonctionner
le produit.
La débroussailleuse Haussmann HLG034
à essence est fournie avec les accessoires
suivants :
■ Ensemble taille-bordures
■ Poignée en « U »
■ Garde protecteur de projection de brin-
dilles
■ Tête de bobine de l de coupe
■ Lame d’acier de 25 cm (10 po) à trois (3)
dents de scie.
■ Harnais d’épaule
■ Outil de blocage de la tête de travail
■ Rondelle creuse à bride
■ Rondelle à bride
■ Rondelle creuse
■ Clé double ouverte
■ Manuel de l’utilisateur

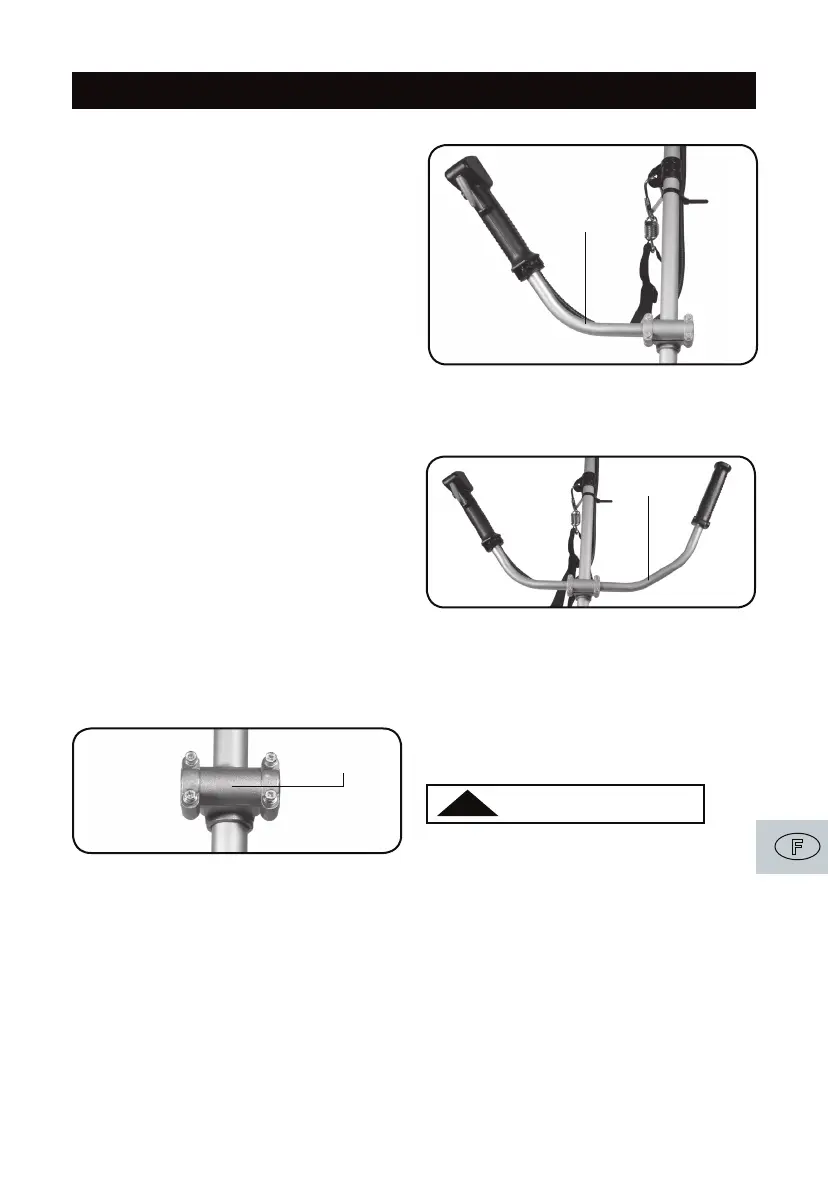

ASSEMBLAGE (Fig. 1 - 3)
Fixation de la poignée en « U »
1. Localisez la plaque de montage de
la poignée et desserrez les 4 vis de
montage (Fig. 1).
2. Insérez la partie droite de la poignée en
« U » (gâchette des gaz et commutateur
d’arrêt) dans le côté droit le la plaque de
montage de la poignée située sur l’arbre
de la débroussailleuse (Fig. 2).
AvErTISSEMENT
!
Fig. 1
Plaque de montage de
la poignée
Fig. 2
Partie droite de
la poignée
Fig. 3
Partie gauche
de la poignée
