Hawa Concepta 25/30
7.4
DE Berechnung: Bohrpositionen HAWA Concepta 25
FR Calcul de : Positions des perçages HAWA Concepta 25

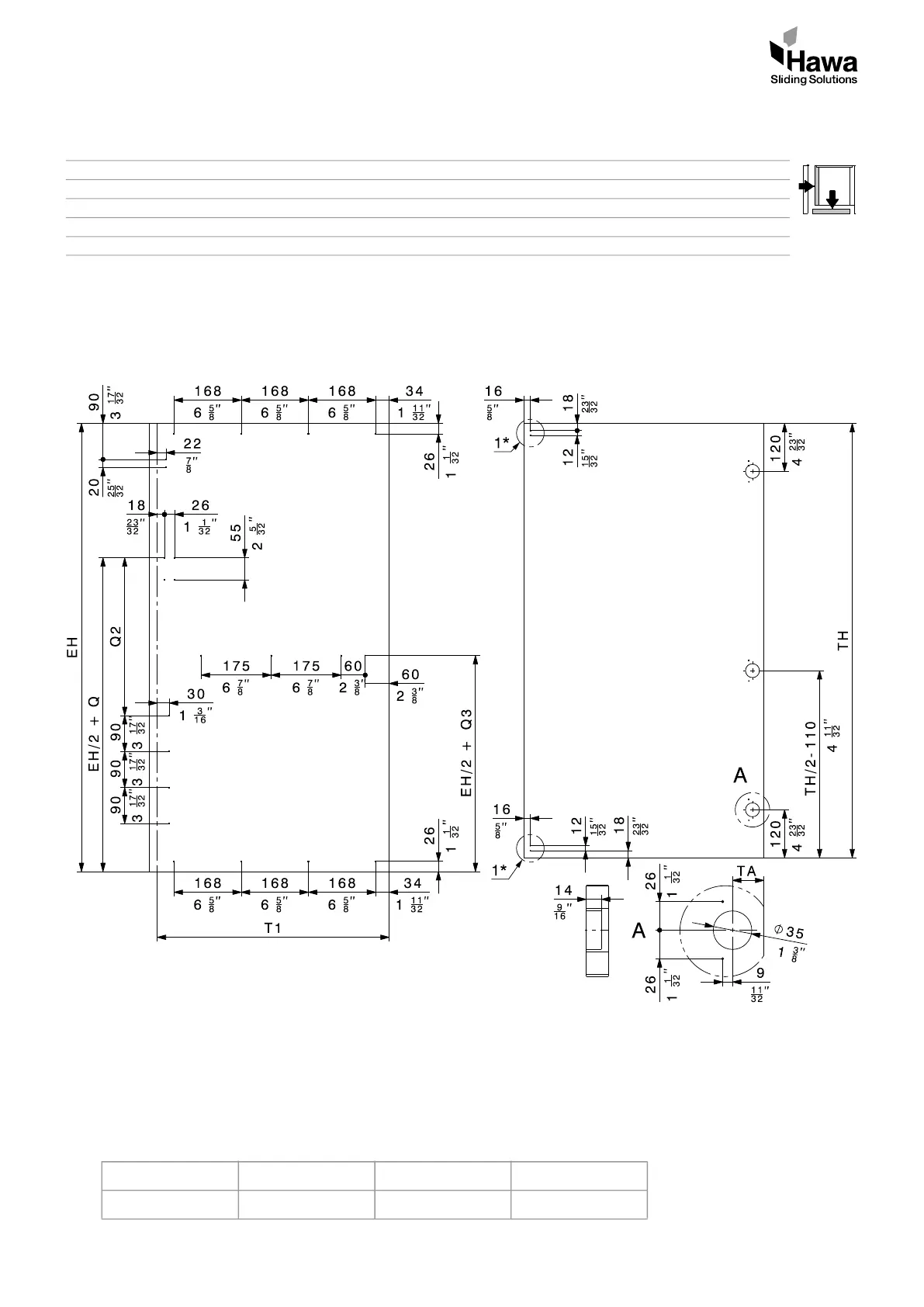

EN Calculation: Drill hole positions HAWA Concepta 25
IT Calcolo: Posizioni di foratura HAWA Concepta 25
ES Cálculo: Posición de los taladros HAWA Concepta 25
DE
EN
ES
Beschlagsmontageseite / FR Côte de montage de la ferrure
Hardware installation side / IT Lato di montaggio ferramenta
Lateral de montaje del herraje
DE Türe / FR Porte
EN Door / IT Anta
ES Puerta
1* DE
FR
EN
IT
ES
Bohrungen nur in Kombination mit HAWA Folding Concepta, 3-türig, LMB = 2120 mm
Perçages uniquement en combinaison avec le système HAWA Folding Concepta pour 3 portes, LMB = 2120 mm
Drill holes only in combination with HAWA Folding Concepta, 3-door, clearance = 2120 mm (6’11 ")l
Forature solo in combinazione con HAWA Folding Concepta, a tre ante, LMB = 2120 mm
Taladros solo en combinación con HAWA Folding Concepta para 3 puertas con ancho interior = 2120 mm
Q Q2 Q3
HAWA-Concepta 25 370 mm (1'2 ") 555 mm (1'9 ") - 45 mm (1 ")
15
32
-----
9
16
-----
27
32
-----
25
32
-----
