3. MONTAGE UND ANSCHLUSS (Fortsetzung)

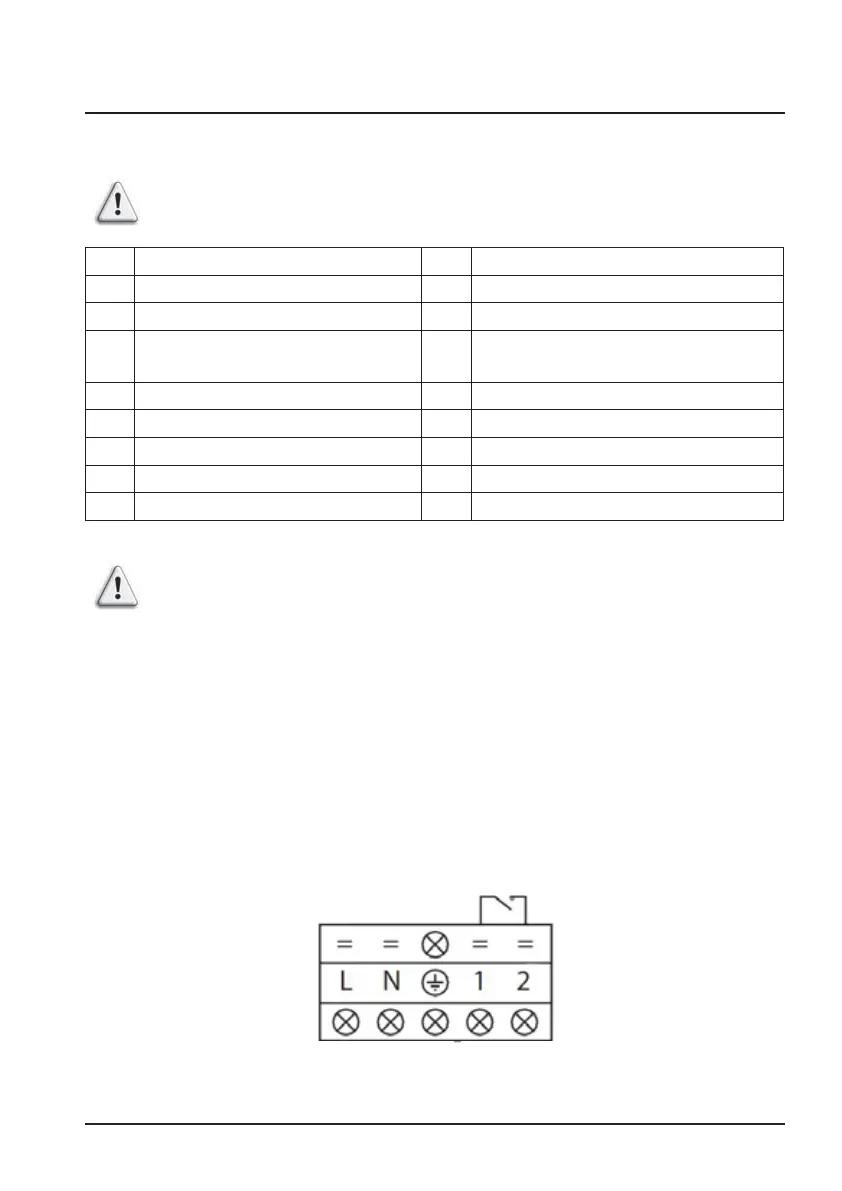

3.4 Stromanschluss
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
Allgemeine
Stromversorgung
230V~ / 50Hz
Potentialfreier
Trockenkontakt
max. 7 A
Die Installation der Stromleitungen und die Verkabelung dieser
Einrichtung müssen den in den jeweiligen Staaten geltenden
gesetzlichen Montage-Vorschriften entsprechen.
Überprüfen Sie bitte die zur Verfügung stehende Stromversorgung und
die Netzfrequenz hinsichtlich des vorgeschriebenen Funktion ; beachten
Sie dabei bitte auch den spezifischen Ort, an dem das Gerät positioniert
ist und den erforderlichen Strom, der für andere eventuell am selben
Stromkreis ange-schlossene Geräte erforderlich ist.
ECP 06 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 08 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 11 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 13 230 V~ +/- 10 % 50 HZ 1 Phase
ECP 15 230 V~ +/- 10 % 50 HZ 1 Phase
Beachten Sie bitte das entsprechende Kabelführungs-Schema, das sich
im Anhang befindet.
Das Stromanschlussgehäuse befindet sich auf der rechten Seite des
Gerätes. Für die Stromversorgung sind drei Verbindungen vorgesehen
und zwei für die Steuerung der Filterpumpe (Regelungs-system).
