9
Assicurarsi che l’alimentazione elettrica disponibile e la frequenza
di rete siano adeguate alla corrente operativa richiesta, tenendo in
considerazione l’area di collocazione dell’unità e la corrente necessaria
ad alimentare ogni altro dispositivo collegato allo stesso circuito.
ENPI4M 230V +/- 10 % 50 Hz 1 Fase
ENPI6M 230V +/- 10 % 50 Hz 1 Fase
Fare riferimento allo schema dell'impianto elettrico corrispondente in
appendice.

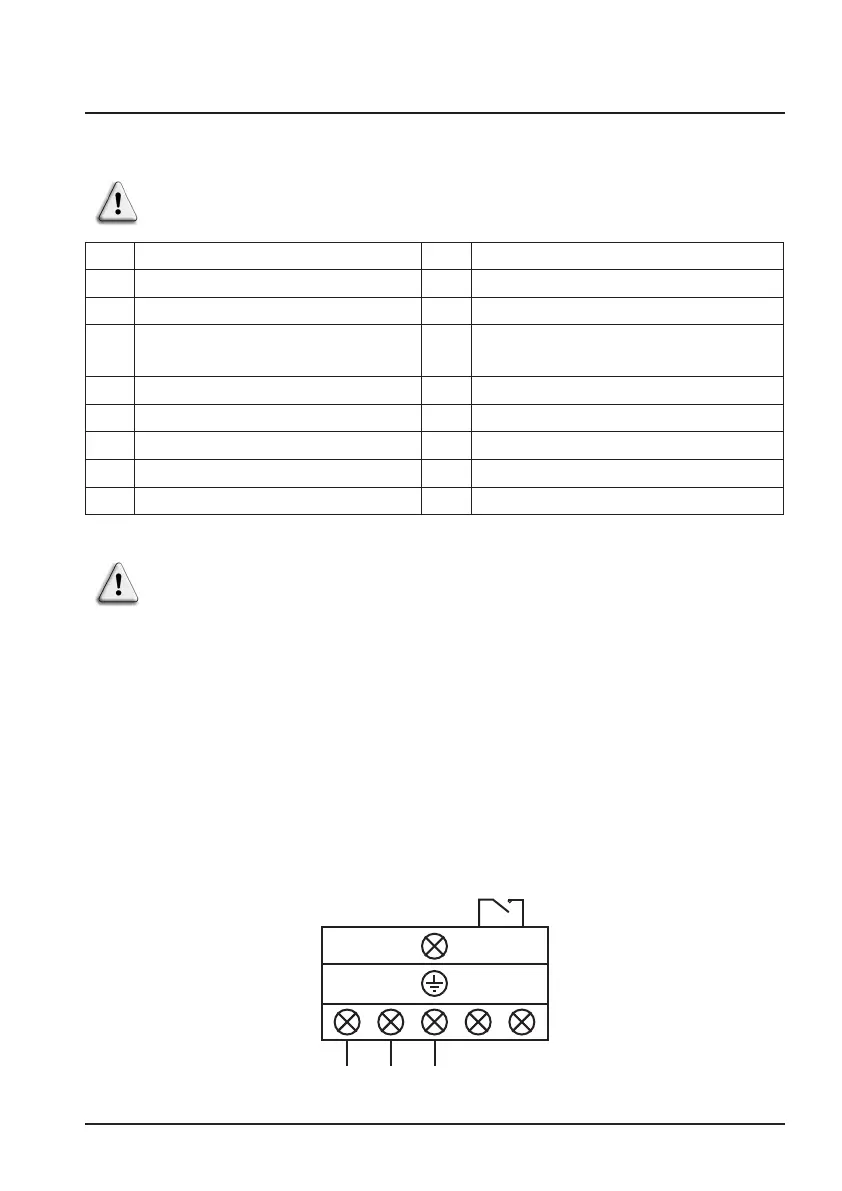

La scatola di collegamento è posta sul lato destro dell'unità. Tre
connessioni sono destinate all'alimentazione elettrica e due al comando
della pompa di filtraggio (Asservimento).
3. INSTALLAZIONE E COLLEGAMENTO (segue)
3.4 Collegamento Elettrico
F NF C15-100 GB BS7671:1992
D DIN VDE 0100-702 EW EVHS-HD 384-7-702
A ÖVE 8001-4-702 H MSZ 2364-702/1994/MSZ 10-553 1/1990
E UNE 20460-7-702 1993,
RECBT ITC-BT-31 2002
M MSA HD 384-7-702.S2
IRL Wiring Rules + IS HD 384-7-702 PL PN-IEC 60364-7-702:1999
I CEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
L'installazione elettrica e il cablaggio del presente dispositivo devono
essere conformi alle norme d'installazione locali vigenti.
Alimentazione generale
230V / 50Hz
L N 1 2
= = = =
K2
Contatto pulito 16A max.
libero da potenziale
Funzione priorità
riscaldamento.
