19
595-5530-13
Noir à noir Blanc à blanc

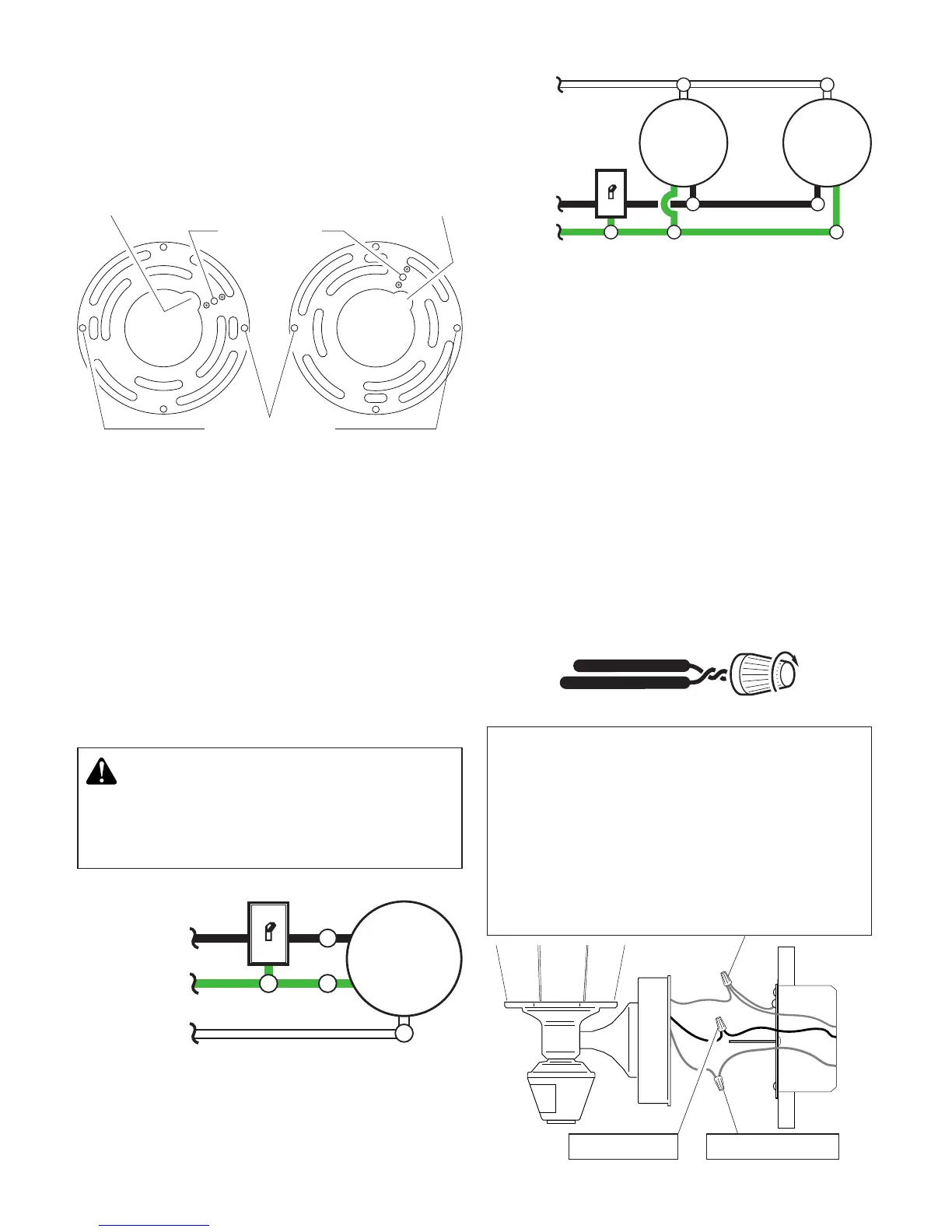

CÂBLAGE
Méthode de mise à la terre recommandée
Utilisez une «queue de cochon» verte (non
fournie) et torsadez-en une extrémité avec
le fil nu du luminaire et le fil de terre de la
boîte de jonction. Utilisez un serre-fils. Fixez
l'autre extrémité de la «queue de cochon»
avec la vis de terre (GND) sur la plaque
de montage.
AVERTISSEMENT: NE PAS raccor-
der le fil ROUGE à moins que vous ne
vouliez commander d’autres luminaires
au moyen du détecteur de mouvement.
Note :
Tous les fils doivent être installés
dans un conduit ou un autre dispositif ac-
ceptable, conformément au Code national
de l’électricité. Contactez un électricien
qualifié pour toute question relative à la
pertinence de l’installation.
Branchez les fils du luminaire aux fils dans
la boîte de raccordement. Torsadez ces fils
ensemble, puis ajoutez-y un connecteur de
fils.
Une lanterne à détecteur de mouvement
Deux lanternes à détecteur de mouvement
Noir
Blanc
Vert ou
dénudé
Luminaire
Noir
Blanc
Vert ou
dénudé
❒ Torsadez ensemble les fils de la boîte
de jonction et ceux du luminaire comme
indiqué ci-dessous. Utilisez des serre-fils.
Si la boîte de jonction est en métal, vous
pourriez nécessiter une «queue de co-
chon» verte. Si vous avez des doutes sur
la méthode de mise à la terre, consultez
votre code du bâtiment.
LuminaireLuminaire
5. Remettez en place les vis de fixation au
luminaire et la vis de mise à la terre, puis
fixez la plaque de montage à la boîte de
raccordement, comme illustré.
Tel qu’expédié Plaque retournée,
après rotation
Vis de fixation
au luminaire
Vis de mise
à la terre
Passage des fils Passage des fils
