17
204063-02
Blanc à blanc
Noir à noir
Un luminaire à détection de mouvement
Deux luminaires à détection de mouvement (fonc-
tionnant de façon indépendante)
Noir à noir
Blanc à blanc
Fil de terre à
fil de terre
Noir à noir
Blanc à blanc
Fil de terre
à fil de terre
Boîte électri-
que métallique
Vis de mise à
la terre
Méthode de mise à la terre recommandée
Cavalier (non
fourni)
Fil de terre
dénudé du
luminaire
Fil de terre dénudé
Noir à noirBlanc à blanc
Fil de terre à
fil de terre
Rouge avec noir

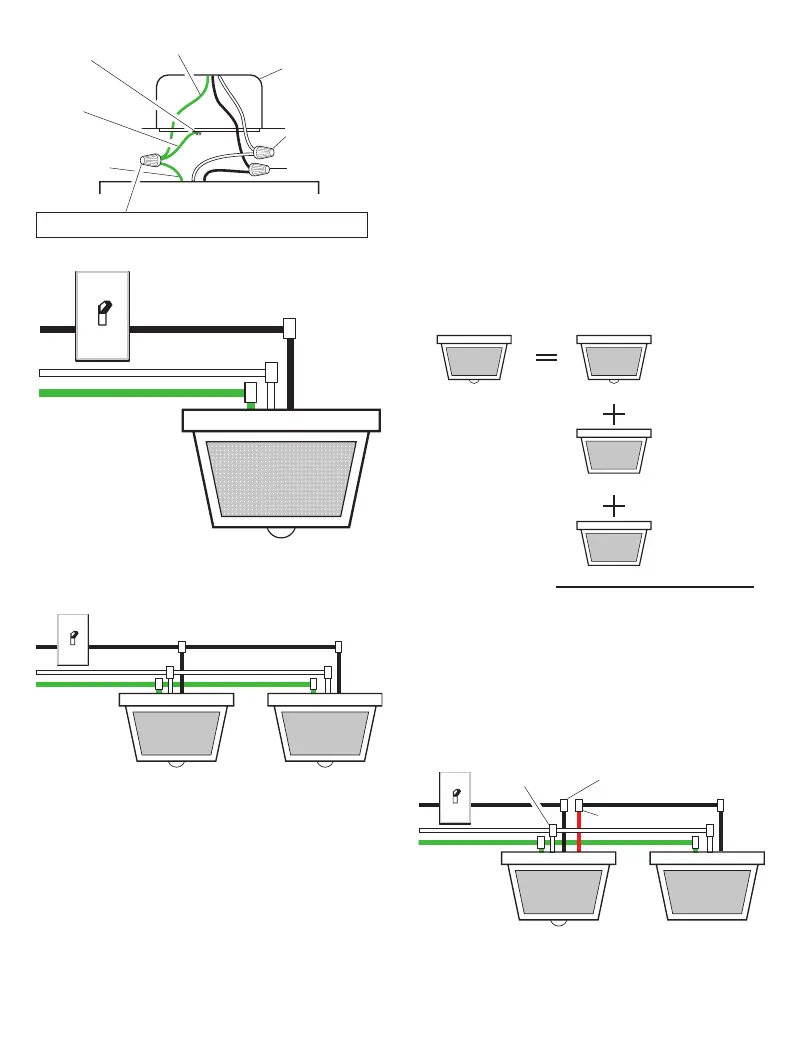

Autres options de raccordement
Ce luminaire peut être branché de façon à commander
un autre luminaire, avec ou sans détecteur de mouve-
ment. Consultez le diagramme de câblage ci-dessous
pour effectuer les connexions appropriées.
Note : Le câblage doit être conforme aux exigences
du Code canadien de l'électricité et être dans une
canalisation ou un autre moyen acceptable. Si vous
avez des doutes sur la convenance du système,
communiquez avec un électricien compétent.
Lors de la commande d’un autre luminaire, vous de-
vez respecter la puissance maximum du détecteur de
mouvement de ce luminaire. Consultez l’illustration
ci-dessous pour un exemple du calcul de la puissance
maximum des ampoules de ce luminaire.
Puissance maximum
pour le détecteur de
mouvement : 500W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance maximum
des ampoules
du luminaire : 100 W
Puissance totale pour
le détecteur de
mouvement : 300 W
(200 W non utilisé)
Luminaire de COMMANDE
Luminaire COMMANDÉ N° 1
Luminaire COMMANDÉ N° 2
IMPORTANT : Lors de la détermination de la puis-
sance maximum des ampoules du luminaire com-
mandé, vérifiez la puissance maximum inscrite sur
l’étiquette et non pas celle inscrite sur les ampoules
actuellement installées dans le luminaire.
Raccordement d’un luminaire à détecteur de mou-
vement pour la commande d’un luminaire standard
Luminaire
standard
Luminaire à détecteur
de mouvement
