FRANÇAIS
21598-1306-02
© 2007 HeathCo LLC 598-1306-02 F
ON
1 2 3
4
ON
1 2 3
4
ON
1 2 3
4

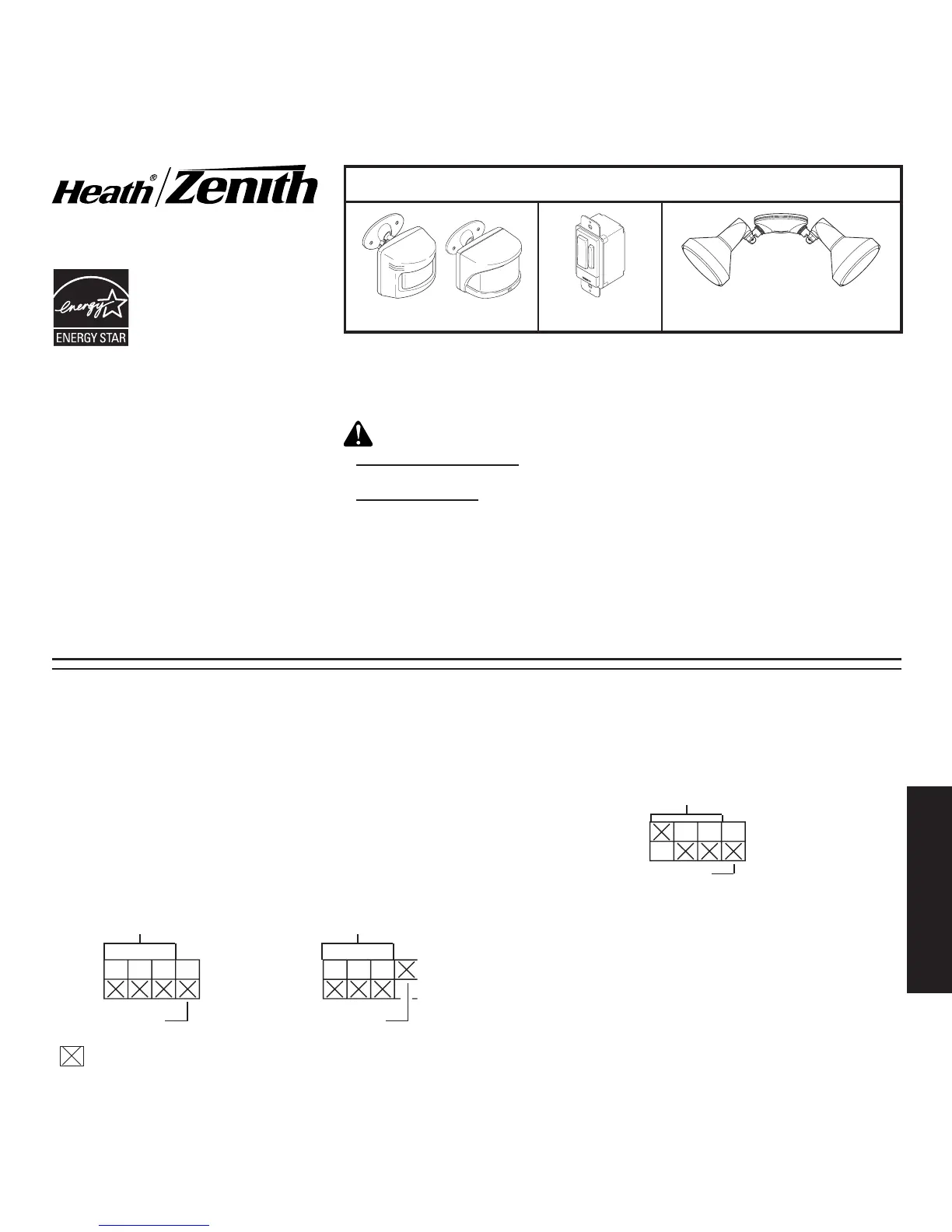

RÉGLAGE DES CODES
Note : La plupart des installations simples n’exige pas la mo-
dication des codes préréglés. Les codes et les groupes des
transmetteurs et des récepteurs doivent être réglés de façon
identique pour fonctionner ensemble. Les micro-interrupteurs
1 à 3 servent à régler le code. Le micro-interrupteur 4 sert à
sélectionner le groupe (A ou B). Consultez la page 27 pour
connaître l’emplacement des micro-interrupteurs.
Code des transmetteurs/
récepteurs
Groupe « B »
Exemple 1 - Réglage des codes, System 1
(réglage en usine)
Code des transmetteurs/
récepteurs
Groupe « A »
( – Indique la position du micro-interrupteur)
Exemple 2 - Réglage des codes, système 2
Note : Lors de l’utilisation indépendante de plus d’un système, éta-
blissez un code différent pour chaque système. Vous pouvez avoir
jusqu’à 8 codes distincts en réglant les 3 micro-interrupteurs.
Code des
Récepteurs
Groupe « A »
Commandes d’éclairage
Ce guide comprend des directives d’utilisation pour différents produits télécommandés. Tous
ces produits fonctionnent selon les même principes et utilisent les mêmes types de codes.
Veuillez lire toutes les instructions et noter les informations se rapportant spéciquement
à votre produit.
CARACTÉRISTIQUES
• Les produits sont testés et approuvés par UL/cUL et FCC/IC.
• La portée opérationnelle est de 30 mètres.
Les commandes d’éclairage Heath
®
/Zenith sont conçues pour fonctionner ensemble.
Il suft de déterminer quel transmetteur doit commander quel récepteur, puis de
régler les codes correspondants.
AVERTISSEMENT :
• UTILISER SEULEMENT avec des ampoules 120 V de type incandescent ou
halogène.
• NE PAS UTILISER avec des ampoules uorescentes, des appareils, des sources
d’alimentation, des dispositifs d’éclairage basse tension ou tout autre type de
dispositif électrique.
Ce manuel s’applique aux produits
suivants :
• Transmetteurs
• Transmetteurs sans l (intérieur/exté-
rieur)
- Détecteur de mouvement sur 180 °
- Détecteur de mouvement sur 240 °
• Récepteurs
– Interrupteur récepteur mural
– Projecteur
PAGE DU GUIDE DE RÉFÉRENCE
Page 23 Page 26 Page 28
Conforme aux exigences ENERGY
STAR
MD
lorsque la fonction DualBrite
MD
est désactivée.
