Всеки край на дистанционния проводник трябва да
бъде свързан към съответния терминал. Не е
възможно да го свържете по обратния начин, тъй
като косачката ще работи в обратната посока и
няма да влезе в зарядната станция.
Следователно е необходимо да свържете

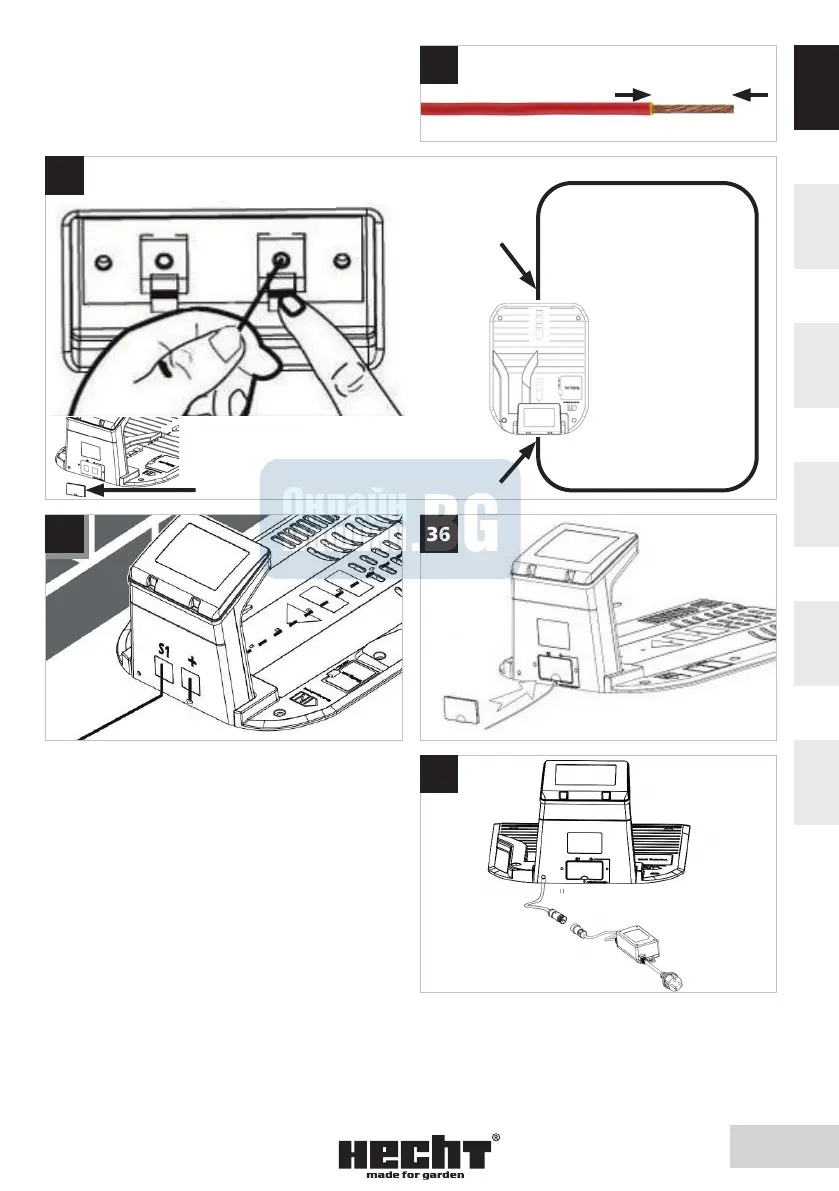

проводниците точно както е показано (ФИГ. 34+35).
Свалете капака. Проводникът, който ви води към
предната част на зарядната станция, трябва да
бъде поставен отдолу, като се използват държачите
за кабели, оформени от долната страна на
станцията. Свържете го към конектора, обозначен с
„+“, и свържете задния ограничителен проводник
към конектора, означен с „S1“. Поставете обратно
капака (ФИГ. 36).
СВЪРЗВАНЕ НА ЗАРЯДНАТА
СТАНЦИЯ КЪМ ЗАРЯДНОТО
1. Включете зарядното устройство в контакт.
2. Свържете зарядното устройство към зарядната станция. Жлебът на конектора на захранващия кабел
трябва да влезе в жлеба на контрагента (ФИГ. 37).
10–15
mm
33
S1
+
34
Този край се
свързва с +
Този край се
свързва с S1
капак
35 36
