Drehzahl-Potentiometer PU/A ..
Helios Ventilatoren
2
werden.
Mit der Basisversorgung auf Klemme
6 leuchtet die rote LED. Bei zusätzli-
cher Versorgung auf Klemme 7 wird
von rot auf grün umgeschaltet.
Hierzu bitte die LED Anzeige Logik
im Schaltplan SS-1000 (siehe Seite
3) beachten.
12.0
Zubehör, Schalt- und
Steuerelemente
Der Gebrauch von Zubehörtei-
len, die nicht von Helios empfoh-
len oder angeboten werden, ist
nicht statthaft.
Even tuell auftretende Schäden unterlie-
gen nicht der Gewährleistung.
13.0 Technische Daten
Kunststoffgehäuse, weiß,
Schutzart IP 40
Potentiometer:
ca. 7,9 - 16,5 kOhm
(je nach Stellung des min. Potis)
Max. 24 V DC
Schalter:
Max. 24 V DC / 0,5 A
LED:
PU/A 10
Versorgung 10 V DC min. 6 mA
PU/A 24
Versorgung 24 V DC min. 6 mA
Anschlussklemmen:
eindrähtig 0,5 - 1,5 mm²
mit Aderendhülse 0,25 - 1,0 mm²
Abisolierlänge 9 - 10 mm
Zulässige Umgebungstemperatur:
0 - 40 °C
Abmessungen:
B 80 x H 80 x T65
Schaltplan Nr.:
SS-1000
Maße in mm
Dimensions in mm
Dimensions en mm

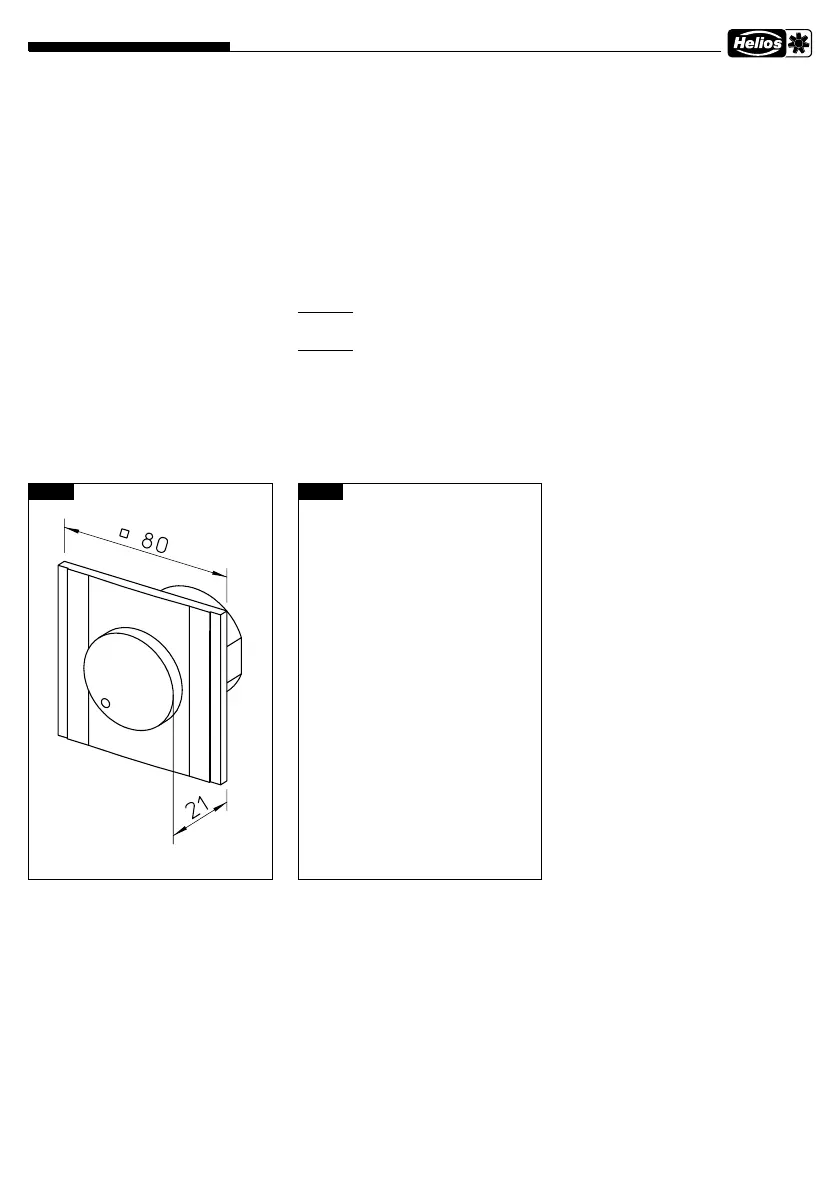

Abb.3Abb.2
Einbaumaße Aufputz
Einbaumaße Unterputz
Maße in mm
Dimensions in mm
Dimensions en mm
