100
2 0 D5
1300
min 1900
A A365
500
J
333 B
Installation av Helo Qlick-Fix bastuaggregat
Aggregatet installeras i bastun enligt skyddsavstånden i tabell, sidan 4. En tunn panel räcker inte som fästunderlag utan
underlaget måste förstärkas med en bräda bakom panelen. Minimiavstånden i tabell, sidan 4 måste hållas även om
väggmaterialet är eldfast.
Väggar och tak får inte täckas med ett lättskydd som till exempel fibercementskiva, eftersom den kan orsaka brandfara.
Endast ett aggregat får installeras i bastun.

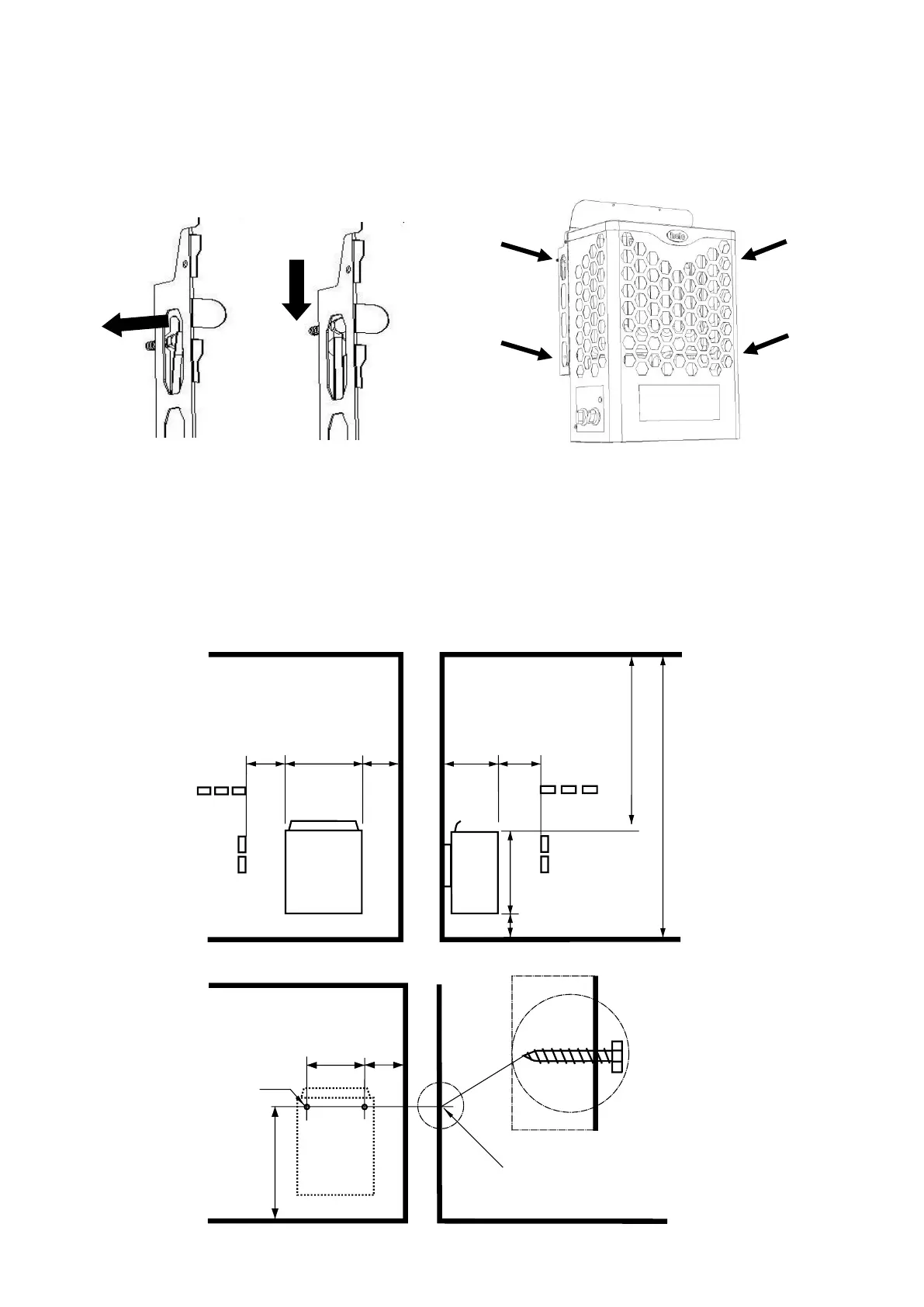

Aggregatets installation
Se tabell för det minsta säkerhetsavståndet mellan vägg B
och golv J. Använd monteringspapper för att lokalisera
hålen. Borra ett 3,5 mm extra hål i panelen och fäst
6 x 40 mm fästskruvar (2 st.) i väggen. Lämna ett
mellanrum på 1–2 mm från skruvhuvudet till väggen.
Installera aggregatet genom att skjuta det på plats genom
hålen och sänka det. Tungorna låser aggregatet och
förhindrar lyft utan verktyg.
Vid underhåll kan aggregatet tas bort från väggfästet
genom att skruva loss de fyra skruvarna på sidorna.
OBS! Stenarna måste tas bort innan aggregatet tas
bort. Aggregatet skjuts uppåt och dras utåt. Fastsättning
görs i omvänd ordning. Tryck in i spåren, sänk ner och dra
åt skruvarna.
Väggställningens minsta
installationsmått (mm)
