Hendi 970294 - Page 60

60
IT

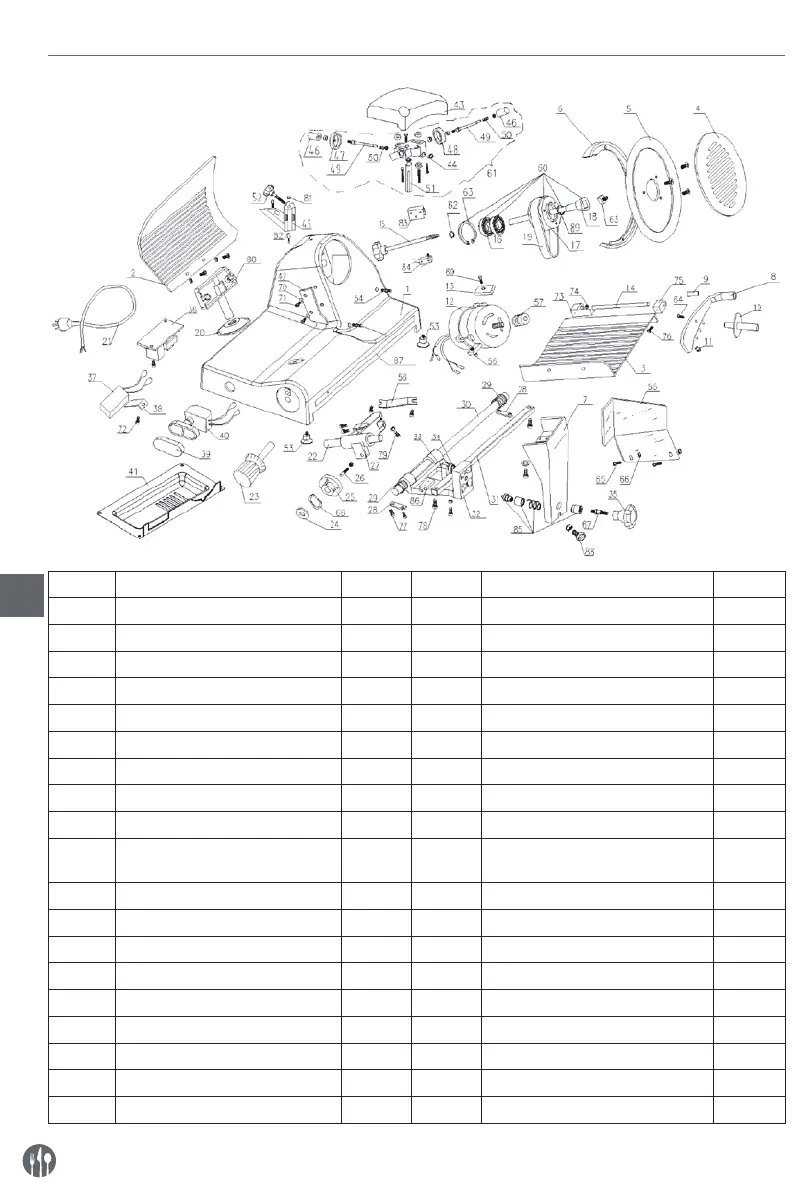

Elenco delle parti (Cod. Art.: 970294)
N. parte Nome della parte Quantità Cod. Art. Nome della parte Quantità
1 Involucro 1 20 Sede supporto vela 1
2 Vela 1 21 Cavo di alimentazione 1
3 Vassoio per il cibo 1 22 Asse scorrevole 1
4 Disco di protezione della lama 1 23 Manopola zigrinata 1
5 Lama 1 24 Guarnizione a molla 1
6 Anello di protezione della lama 1 25 Camma 1
7 Staffa del vassoio 1 26 Corpo osculatore camma 1
8 Braccio blocca cibo 1 27 Scivolo 1
9 Boccola fissa braccio 1 28 Bricchetta asse scorrevole 2
10 Maniglia fissa braccio 1 29 Molla della staffa scorrevole di
traino
2
11 Granulo plastico 1 30 Asse staffa traino 1
12 Motore 1 31 Asse perpendicolare 1
13 Bricchetta del motore 1 32 Staffa traino 1
14 Perno braccio fisso Ø12×185 1 33 Vite esagonale M8×35 1
15 Bulloni protezione lama 1 34 Cuscinetto a sfere 607 1
16 Cuscinetto a sfere 6202 2 35 Manopola copertura staffa traino 1
17 Ruota della cinghia della lama Ø66 1 36 Relè 1
18 Perno della ruota della cinghia 1 37 Condensatore 1
19 Cinghia SV.330 2 38 Fermo del condensatore 1
