12

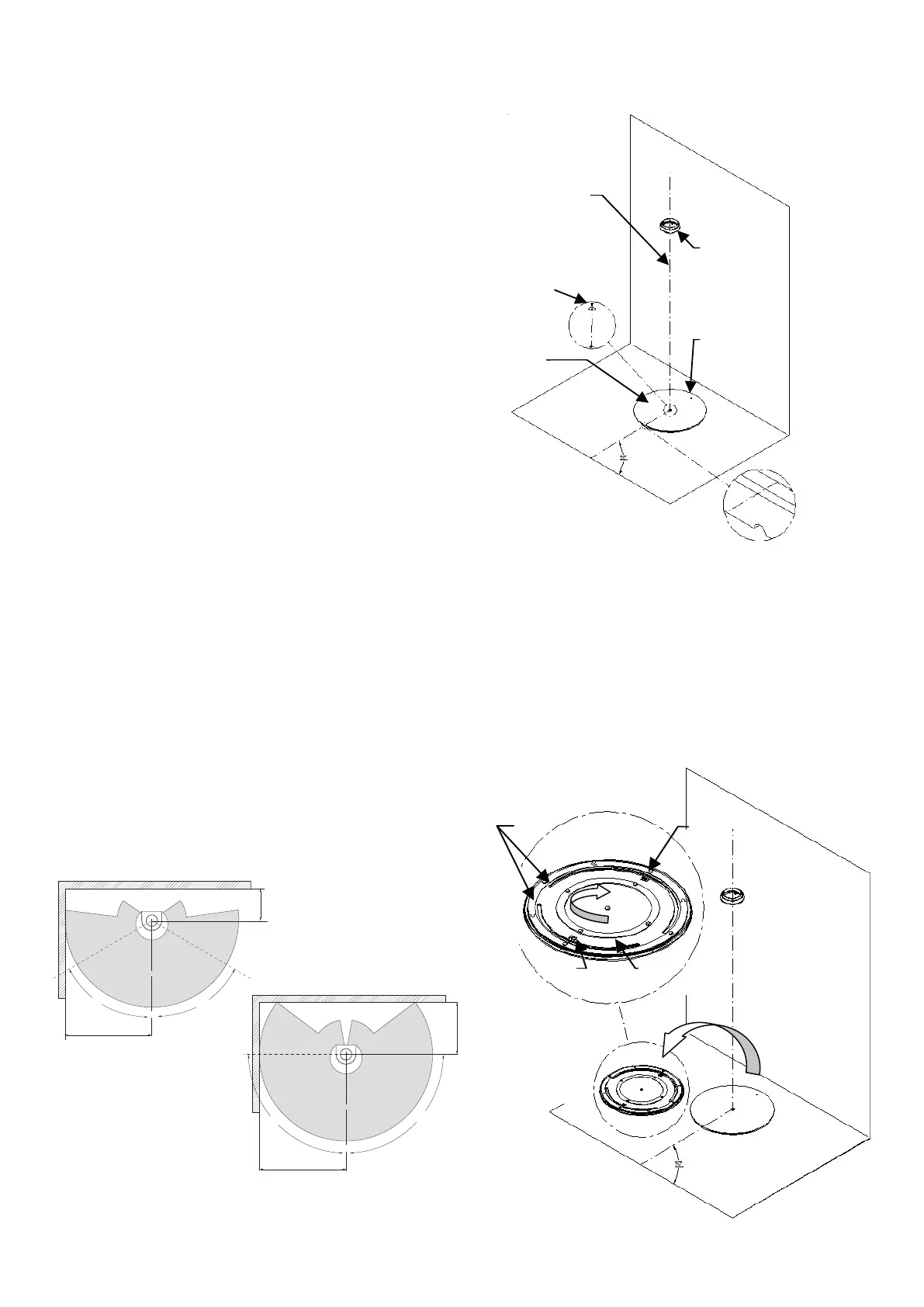

Vis centrale
Fig. 2
Centre de rotation
pour le poêle
et le conduit
de cheminée
Embout de
rotation
Vis d’arrêt
Socle
pivotant
Ce mode d’emploi contient les instructions pour le
montage d’un poêle à bois sur le socle pivotant Scan-
Line. Veuillez lire attentivement ce mode d’emploi,
avant de placer le socle pivotant sur le sol, de manière
à effectuer correctement à l’installation.
Le socle pivotant permet de faire pivoter le poêle dans
la position de vue souhaitée. Selon l’installation, le
poêle peut pivoter de 120° ou de 180°. Si le poêle est
placé à l’écart de matériaux inflammables, il peut aussi
pivoter de 360°.
Remarque - L’admission directe d’air de combustion
par le sol n’est pas possible quand le poêle est placé
sur un socle pivotant.
Le socle pivotant est conçu pour la gamme Scan-Line.
Distance de sécurité
Aucun matériau ni mobilier inflammable ne doit se
trouver dans les limites de la distance de sécurité
indiquée. Veuillez noter que la distance de sécurité
varie selon l’installation et l’angle de rotation. Placer
le socle pivotant sur le sol et vérifier la distance de
sécurité quand la plaque tourne.
Plaque de protection
Lors du choix de la dimension de la plaque de protec-
tion, tenir compte de la rotation du poêle. Veuillez
consulter le mode d’emploi du poêle. Quelle que soit
la protection, il est important qu’elle soit plane.
Exigences de sécurité
Le propriétaire est lui-même responsable du respect
des exigences de sécurité indiquées. Il lui revient
également de faire effectuer un contrôle par une
personne qualifiée. Veuillez noter qu’un fort rayonne-
ment de chaleur se produit par la porte vitrée. Si des
matériaux inflammables sont placés plus près que les
distances de sécurité indiquées, il y a risque d’incendie.
Veuillez consulter le mode d’emploi du poêle. Voir
fig. 1 – Exemples de distances de sécurité aux cloisons
inflammables pour un poêle Scan-Line 500.
Centre de rotation
Le centre de rotation du poêle est centré par l’inter-
médiaire de l’embout de rotation jusqu’au bas, dans le
Fig. 2
1230
620
0°
1230
850
0°
Angle de rotation 120°
Zone de sécurité
Angle de rotation
Cloison inflammable
60°
60°
Angle de rotation 180°
Cloison inflammable
Zone de sécurité
90°
90°
Angle de rotation
Fig. 1
centre de rotation du socle pivotant. Le socle pivotant
est réglé en usine pour pivoter de 180º, ce qui corre-
spond à 90º de chaque côté.
Fig. 3
Arrêt de fin 180°
de course
120° Plaque de base
Changement de l’angle de rotation
Pour faire tourner le socle pivotant de 360º, retirer la
vis d’arrêt. Voir fig. 2.
Pour modifier la rotation du socle pivotant à 120°, reti-
rer la vis d’arrêt et tourner le socle pivotant. Voir fig. 3.
Tourner la plaque de base sur 120º. La flèche est orientée
directement en face de l’orifice de la vis d’arrêt. Tourner
à nouveau le socle pivotant et fixer la vis d’arrêt.
FR
Fig. 3
