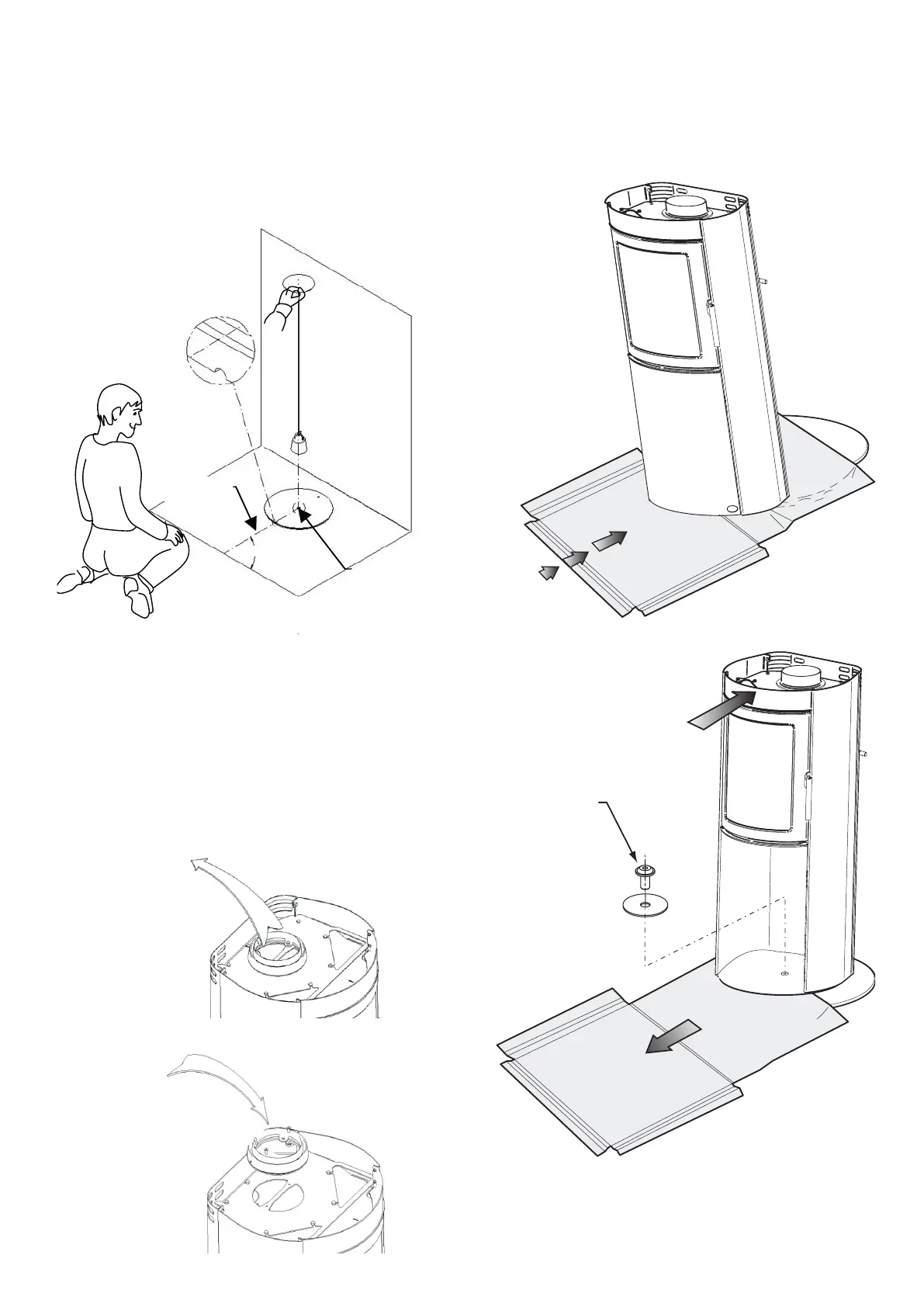

Placering af drejesoklen
Læg drejesoklen på gulvet. Placer den i neutralstil-
ling. Se fig. 4. Ovnen skal placeres med lågen i samme
retning som neutrallinien.
Kontroller, at ovnens sikkerhedsafstande er overholdt,
når den er drejet ud til endestoppene. Der henvises til
brændeovnens betjeningsvejledning.
Hul i loft til skorsten
Markering til hul i loft foretages efter, at drejesoklen er
placeret med udgangspunkt i drejecentrum. Se fig. 4.
Fig. 5
Fig. 5
Fig. 6
Fig. 6
Montering af drejestuds
Afmonter den fabriksmonterede studs. Fig. 5. Erstat
denne med den drejestuds med kuglelejer, som hører
til drejesoklen. Fig. 6.
Placering af brændeovn på drejesoklen
Centrumskruen skrues af. Se fig. 2.
Undgå at ridse drejesoklen ved at anvende transportkas-
sen som beskyttelse. Sæt kassen ca. 15 cm fra drejesok-
lens bagkant. Med drejende bevægelser kan brændeov-
nen skubbes op på drejesoklen. Se fig. 7.
Sæt brændeovnen nogenlunde på plads, så den er cen-
treret på drejesoklen. Skub brændeovnen bagover og
træk transportkassen væk.
Placer brændeovnen over centrum og monter centrum-
skruen igen. Se fig. 8.
Centrumskrue
Fig. 7
Fig. 8
Fig. 4
Neutral-
Linjen
90°
Dreje
Centrum
