TESA NIVELTRONIC
5
Le système de mesure électrique avec son pen-
dule et son capteur inductif doivent être alignés
mécaniquement par rapport à la base de l’ins-
trument, ou plus précisément, par rapport aux
faces de mesure du corps de base. Pour obte-
nir un alignement fiable, on exécute ce que l’on
appelle un « mesurage de retournement » en
pratiquant comme suit:
– Nettoyez soigneusement la base de votre
TESA NIVELTRONIC ainsi que la face de
mesure plane et horizontale du marbre de
contrôle ou autre.
– Posez l’instrument sur la surface de réfé-
rence puis marquez sa position en traçant le
contour de sa base à l’aide d’un crayon (des-
sin de gauche ci-dessous).
– Vérifier le niveau des piles.
– Enclenchez l’instrument sur l'étendue de
mesure II et réglez l’affichage en tournant le
potentiomètre sur zéro pour la mise à zéro
électrique de l'aiguille (voir dessin sous le
chapitre 2).
3.2 Réglage de l’affichage par un « mesurage de retournement »
Remarque: Si l’étendue de réglage est insuffi-
sante, tournez le potentiomètre de manière à ce
qu’il se trouve à peu près au milieu de sa plage
de rotation. Réglez ensuite l’aiguille sur le zéro
en tournant la vis placée à l’arrière de l’instru-
ment (voir ci-dessous). Utilisez une clé six pans
(2 mm).

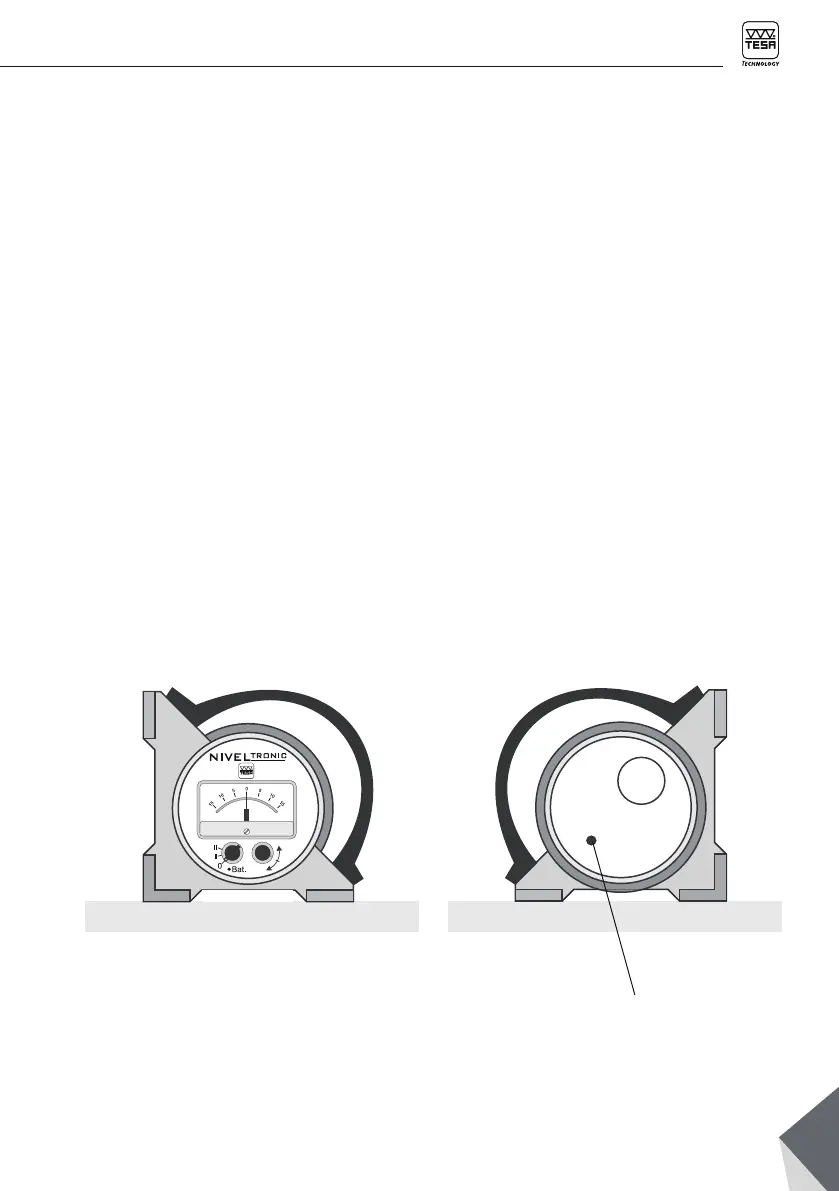

– Dans l’étape suivante, soulevez l’instrument
et tournez-le de 180 °avant de le reposer pru-
demment sur l’emplacement que vous avez
préalablement tracé (dessin de droite ci-des-
sous).
– Si le réglage est correct, l’aiguille est à nou-
veau alignée sur le trait du zéro. Si tel n’est
pas le cas, effectuez les corrections néces-
saires en procédant comme suit:
– Tournez la vis de réglage à l’arrière de l’ins-
trument (voir ci-dessous) à l’aide de la clé
six pans (2 mm) jusqu’à ce que la valeur
affichée apparaisse réduite de moitié.
– Réglez à nouveau l’aiguille sur le zéro à
l’aide du potentiomètre.
– Retournez l’instrument à sa position initiale
et vérifiez ce réglage. L’aiguille doit être ali-
gné sur le trait du zéro. Si tel n’est toujours
pas précisément le cas, répétez la procé-
dure de mesurage de retournement.
R
Vis pour le réglage mécanique
de l’indication du système de
mesure
