LINE INPUT
Die LINE INPUT Cinch-Eingänge zur Ansteuerung mittels Cinch-Audiokabel mit dem Steuergerät ver-
binden.
6
LINE OUTPUT
Die LINE OUTPUT Cinch-Ausgänge liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung
weiterer Verstärker wie z.B. einen weiteren ZXR1200/1 Verstärker.
8
LEVEL
Der Regler LEVEL bestimmt die Eingangsempndlichkeit (Anpassung an das Ausgangssignal des
Steuergeräts).
9
SUB SONIC
Der Regler SUB SONIC trennt die ultratiefen und nicht hörbaren Frequenzen des Audiosignals nach
unten ab, damit der Subwoofer nicht mechanisch und elektrisch überlastet wird. Die Trennfrequenz
kann zwischen 10 und 40 Hz eingestellt werden und ist je nach Größe des Subwoofers zu bestimmen.
10
LOW PASS
Der Regler LOW PASS (Tiefpasslter) begrenzt die Frequenzen nach oben. Die Trennfrequenz ist
stufenlos von 40 Hz bis 150 Hz regelbar.
11
BASS BOOST
Dieser Regler regelt die Bassanhebung stufenlos von 0 dB bis +18 dB bei 45 Hz.
12
FUNKTIONSBESCHREIBUNG
HIGH LEVEL INPUT
Falls Ihr Steuergerät keine Cinch-Vorverstärker-Ausgänge besitzt, können Sie die Hochpegeleingän-
ge (HIGH LEVEL INPUT) als Signaleingang verwenden. Schließen Sie dazu die Lautsprecherkabel
des Steuergeräts wie folgt an den beiliegenden Kabelstecker an:
7
Weiß: Links +
Weiß-Schwarz: Links –
Grau: Rechts +
Grau-Schwarz: Rechts –
R
+
R
–
L
+
L
–

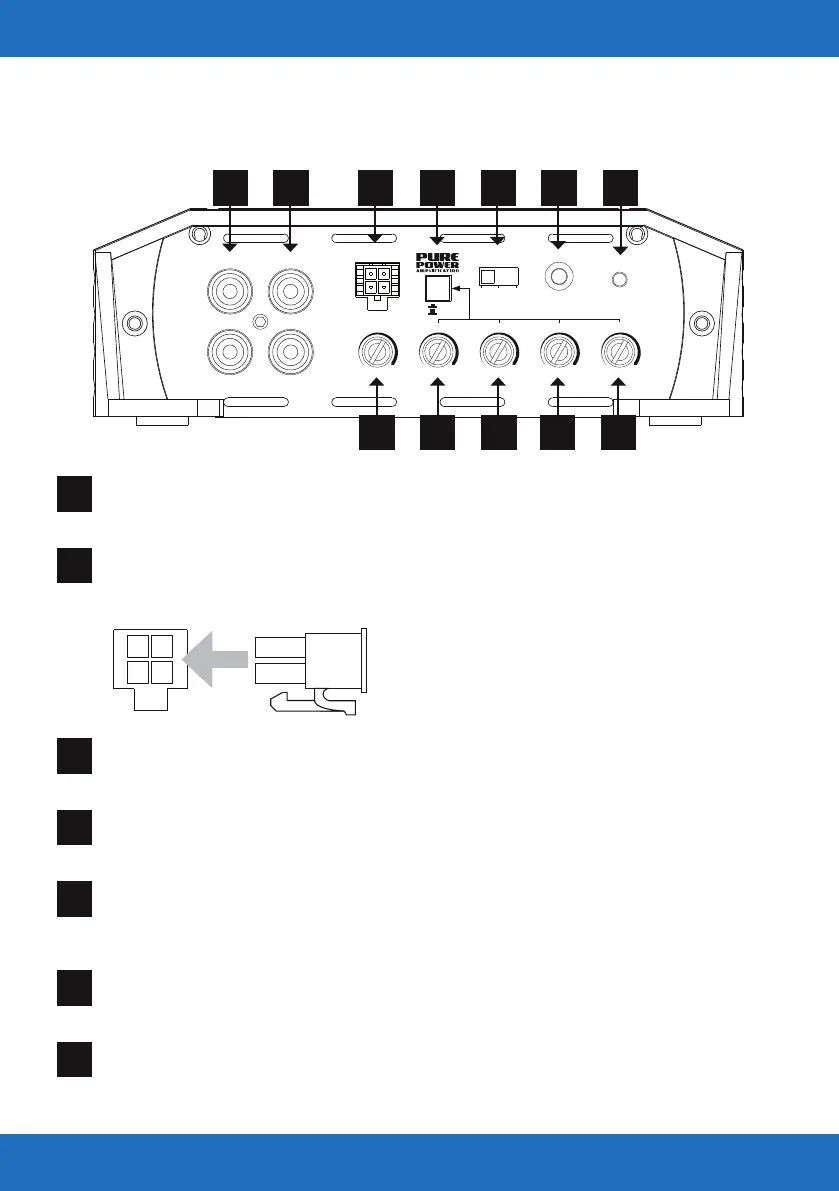

6 8
9 10 11 12 13
7 14 15 16 17
LINE OUTPUTLINE INPUT
L
R
L
R
HIGH LEVEL INPUT
LEVEL
MIN MAX
SUB SONIC
10 Hz 40 Hz
LOW PASS
40 Hz 150 Hz
BASS BOOST
0 dB 18 dB
PHASE SHIFT
0° 180°
DC VOX OFF
AUTO TURN-ON
REMOTE
BLC
POWER
PROTECT
ON
BYPASS
OFF
POWER INPUT
GND +12V
REM
IN/OUT
ZXR 1200/ 1
