30
Français

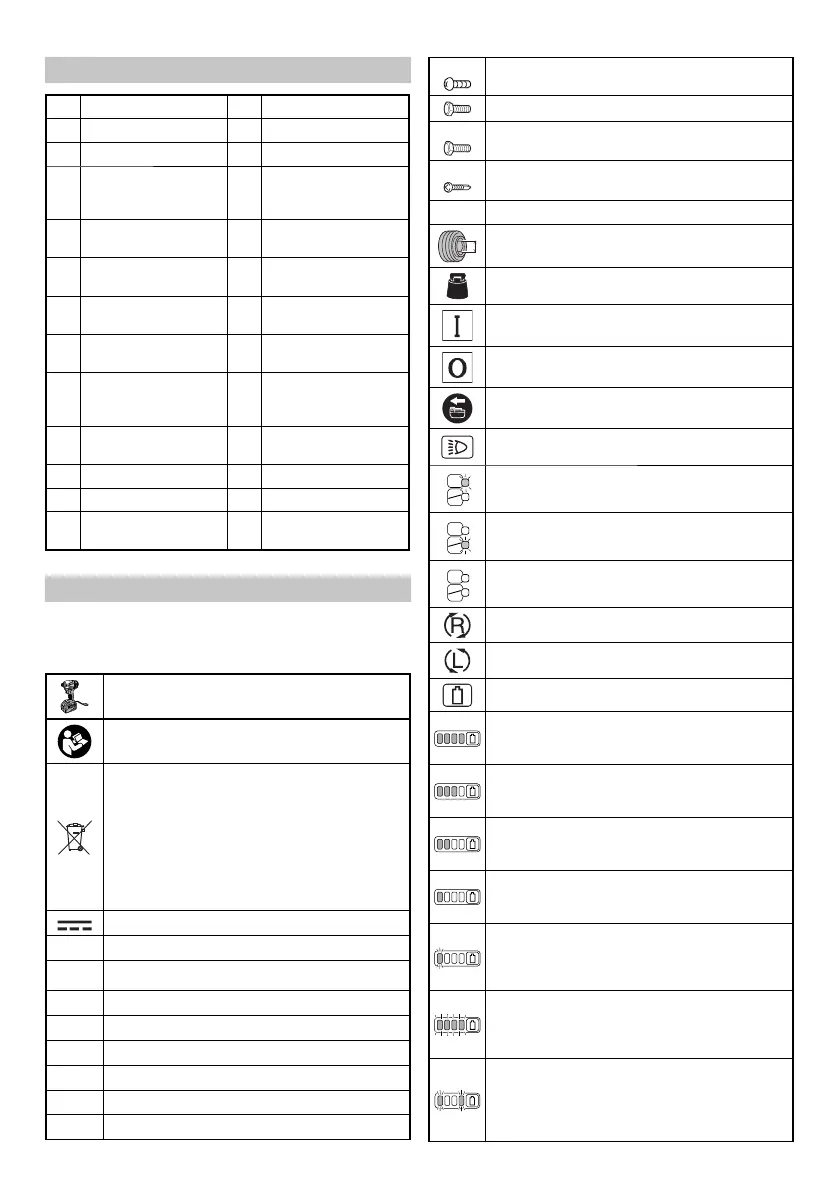

NOMS DES PIÈCES (Fig. 1 – Fig. 13)
1
Protecteur
$
Bit de pilote
2
Boîtier du marteau
%
Rainure
3
Manchon de guidage
^
Vis
4
Éclairage à DEL
&
Commutateur
d'indicateur de
batterie résiduelle
5
Contacteur de
déclenchement
*
Témoin indicateur de
batterie résiduelle
6
Panneau de
commutation
(
Panneau d'a chage
7
Batterie
)
Commutateur de la
section de lumière
8
Crochet
q
Témoin d'indicateur
de lumière
9
Poignée
w
Commutateur de
sélection du mode de
serrage
0
Bouton poussoir
e
Témoin indicateur de
mode de serrage
!
Logement
r
Cache en caoutchouc
@
Loquet
t
Port USB
#
Témoin d'indicateur
de charge
y
Câble USB
SYMBOLES
AVERTISSEMENT
Les symboles suivants sont utilisés pour l’outil.
Bien se familiariser avec leur signifi cation avant
d’utiliser l’outil.
WH36DB: Visseuse percussion à batterie
Pour réduire les risques de blessures,
l’utilisateur doit lire le manuel d’utilisation.
Pour les pays européens uniquement
Ne pas jeter les appareils électriques dans les
ordures ménagères !
Conformément à la directive européenne
2002/96/CE relative aux déchets d’équipements
électriques ou électroniques (DEEE), et à sa
transposition dans la législation nationale, les
appareils électriques doivent être collectés à
part et être soumis à un recyclage respectueux
de l’environnement.
Courant direct
V
Tension nominale
n
0
Vitesse à vide
min
-1
Oscillations par minute
Pm
Mode alimentation
Nm
Mode normal
Sm
Mode souple
SEm
Mode vis autoperceuse
Bpm
Vitesse à percussion
S
Petite vis
Boulon ordinaire
H
Boulon haute résistance
SE
Vis autoperceuse
MT
Couple de serrage (maximum)
Taille de la prise hex.
kg
Poids
(Selon la procédure EPTA 01/2003)
Bouton ON
Bouton OFF
Débrancher la batterie
Commutateur de la section de lumière
ON
ON
OFF
Toujours sur ON (éteint après 2 minutes)
ON
ON
OFF
Lumière seulement SW-ON
ON
ON
OFF
Toujours sur OFF
Rotation dans le sens horaire
Rotation dans le sens anti-horaire
Commutateur de puissance batterie résiduelle
S’allume ;
La puissance résiduelle de la batterie est de
plus de 75%.
S’allume ;
La puissance résiduelle de la batterie se situe
entre 50 et 75%.
S’allume ;
La puissance résiduelle de la batterie se situe
entre 25 et 50%.
S’allume ;
La puissance résiduelle de la batterie est de
moins de 25%.
Clignote ;
La puissance résiduelle de la batterie est
presque nulle. Rechargez la batterie le plus
rapidement possible.
Clignote ;
Sortie suspendue en raison d’une température
élevée. Retirez la batterie de l’outil et laissez-la
refroidir complètement.
Clignote ;
Sortie interrompue en raison d’une défaillance
ou un dysfonctionnement. Le problème ne
provient peut-être pas de la batterie ; veuillez
contacter votre revendeur.
