HIKOKI WH36DB - Nomes Dos Componentes

71
Português

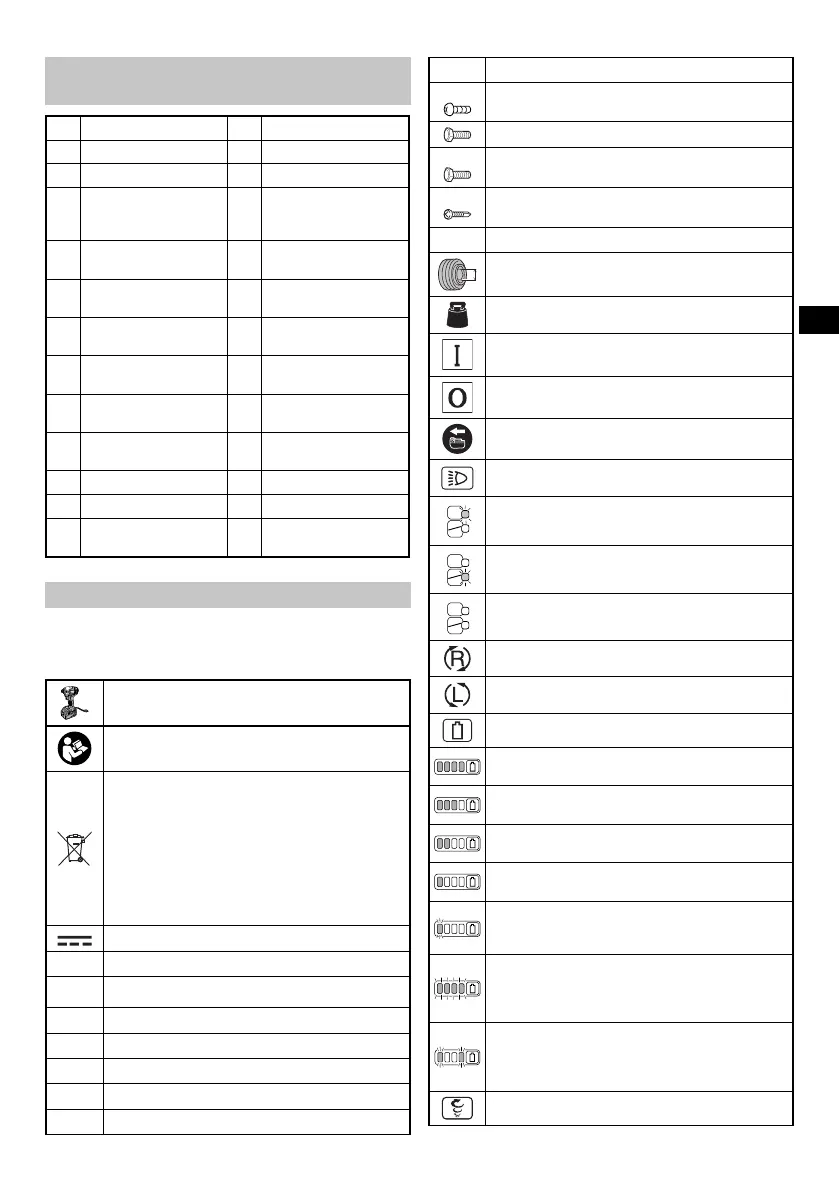

NOMES DOS COMPONENTES
(Fig. 1 – Fig. 13)
1
Protetor
$
Ponteira
2
Caixa do martelo
%
Ranhura
3
Manga guia
^
Parafuso
4
Luz LED
&
Interruptor do
indicador da
autonomia da bateria
5
Gatilho
*
Luz do indicador da
autonomia da bateria
6
Painel de
interruptores
(
Painel do visor
7
Bateria
)
Interruptor de secção
de iluminação
8
Gancho
q
Luz do indicador de
iluminação
9
Pega
w
Interruptor seletor do
modo de aperto
0
Botão de pressão
e
Luz do indicador de
modo de aperto
!
Caixa
r
Tampa de borracha
@
Fecho
t
Porta USB
#
Luz do indicador de
carga
y
Cabo USB
SÍMBOLOS
AVISO
De seguida, são apresentados os símbolos
utilizados para a máquina. Assimile bem seus
signifi cados antes da utilização.
WH36DB:
Aparafusadora com percussão a bateria
Para reduzir o risco de lesão, o utilizador deve
ler o manual de instruções.
Apenas para países da UE
Não deixe ferramentas elétricas no lixo
doméstico!
De acordo com a diretiva europeia 2002/96/
CE sobre ferramentas elétricas e eletrónicas
usadas e a implementação de acordo com a lei
nacional, as ferramentas elétricas no fi nal da
vida útil devem ser recolhidas em separado e
encaminhadas a uma instalação de reciclagem
ecológica.
Corrente contínua
V
Tensão nominal
n
0
Velocidade sem carga
min
-1
Oscilações por minuto
Pm
Modo potência
Nm
Modo normal
Sm
Modo suave
SEm
Modo de parafuso da perfuração automática
Bpm
Velocidade de impacto
S
Parafuso pequeno
Parafuso normal
H
Parafuso de alta tensão
SE
Parafuso da perfuração automática
MT
Binário de aperto (Máximo)
Tamanho da unidade hex.
kg
Peso
(De acordo com o procedimento EPTA 01/2003)
Ligar
Desligar
Desconectar a bateria
Interruptor de secção de iluminação
ON
ON
OFF
Sempre LIGADO (desliga após 2 minutos)
ON
ON
OFF
Acende apenas SW-LIGADO
ON
ON
OFF
Sempre DESLIGADO
Rotação no sentido dos ponteiros do relógio
Rotação no sentido contrário aos ponteiros do
relógio
Interruptor de indicação da autonomia da pilha
Acende-se;
Autonomia da bateria superior a 75%.
Acende-se;
Autonomia da bateria de 50% a 75%.
Acende-se;
Autonomia da bateria de 25% a 50%.
Acende-se;
Autonomia da bateria inferior a 25%.
Piscas;
Autonomia da bateria quase esgotada.
Recarregue a bateria assim que possível.
Piscas;
Saída suspensa devido à alta temperatura.
Remova a bateria da ferramenta e aguarde que
esta arrefeça totalmente.
Piscas;
Saída suspensa por falha ou avaria. O problema
poderá ser a bateria, por isso contacte o seu
revendedor.
Interruptor seletor do modo de aperto
