2.2 Installation du système de
positionnement réseau stable
Procédures :
1. Installez la plaque de montage en bas
du boîtier.

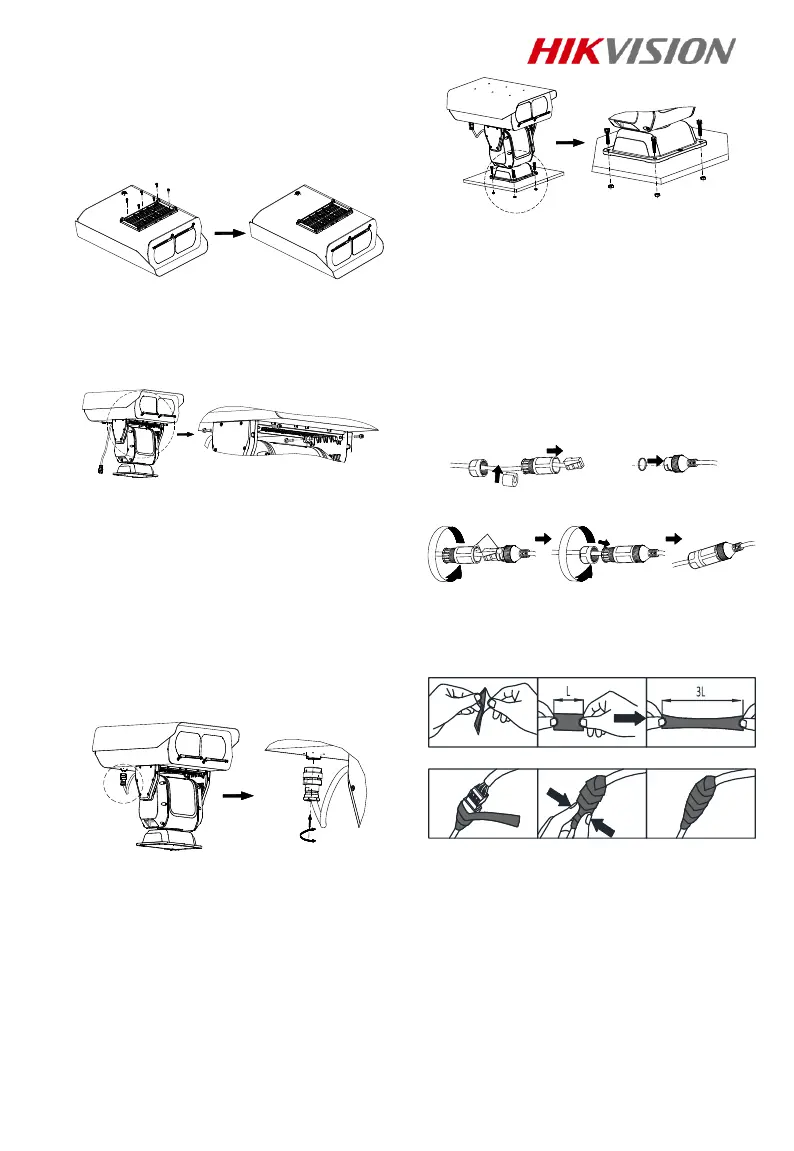

Figure 2-3 Installation de la plaque
2. Alignez les trous de vis de la plaque
sur ceux de la base.
3. Fixez le boîtier à la base à l’aide de
quatre vis M6 × 24 et serrez-les.
Figure 2-4 Installation du système de
positionnement sur la base
4. Alignez le repère rouge de la fiche
aviation du système de
positionnement sur celui du
connecteur du boîtier.
5. Tournez l’écrou de la fiche pour serrer
le connecteur après un clic.
Remarque :
Assurez-vous que l’appareil est éteint
lorsque vous branchez la fiche
aviation.
Figure 2-5 Connexion de la fiche aviation
6. Faites passer le joint à ressort et le
joint plat par quatre vis M8 × 45 dans
l’ordre.
7. Installez l’appareil sur la plaque de
base à l’aide de quatre vis M8 × 45.
Figure 2-6 Installation de l’appareil sur la
plaque de base
Remarques :
 La plaque de base doit être préparée
séparément.
 Assurez-vous qu’il y a assez d’espace
pour l’installation du système de
positionnement. Reportez-vous à la
fiche technique pour des dimensions
détaillées.
2.3 Installation de la gaine
imperméable de câble réseau
Figure 2-7 Installation de la gaine
imperméable
2.4 Installation du ruban adhésif
étanche
Figure 2-8 Installation du ruban adhésif
étanche
