Remarques :
Assurez-vous que les pôles positif et
négatif de l’adaptateur électrique
sont correctement connectés à
l’appareil.
Le câble jaune/vert de l’adaptateur
électrique doit être connecté à celui
du cordon d’alimentation pour
assurer une mise à la terre correcte.
Autrement, un choc électrique peut
se produire.
1.3 Entrée/sortie alarme
L’appareil peut être connecté à l’entrée du
signal d’alarme et à la sortie de
commutation. Il peut déclencher un
enregistrement vidéo, un appel préréglé,
une sortie de commutation, etc.

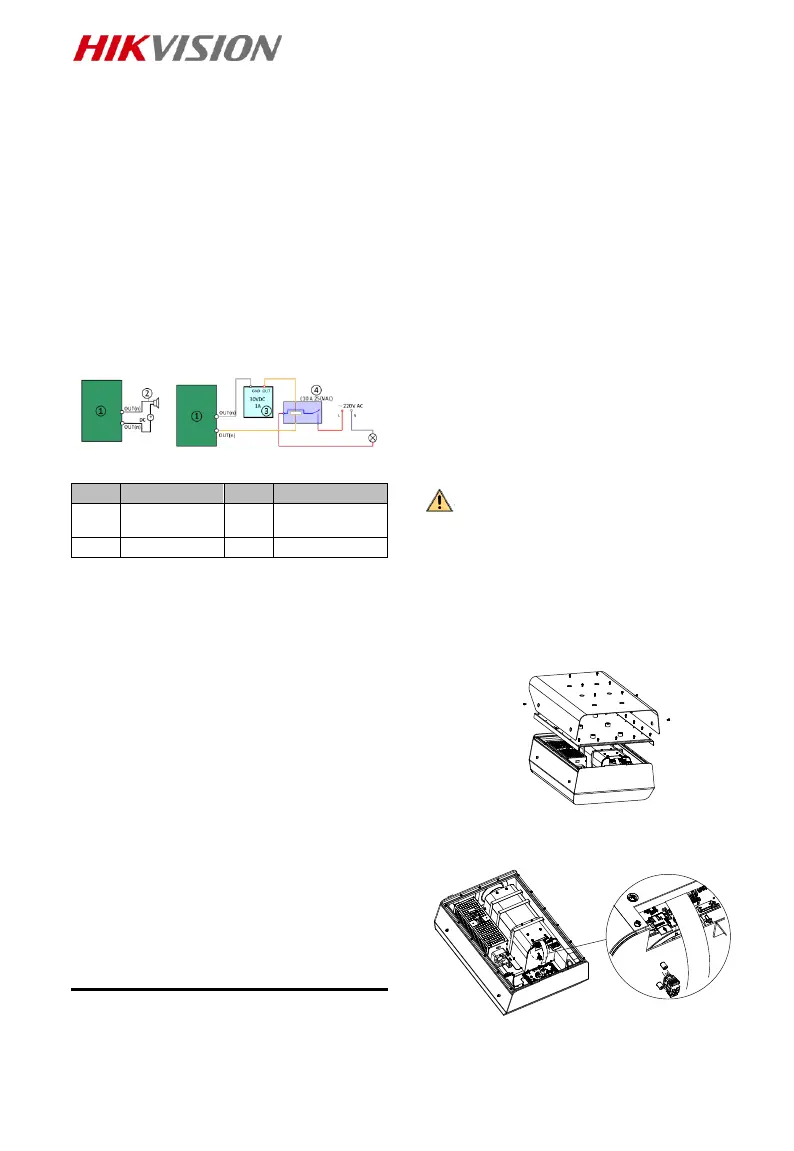

Figure 1-3 Câbles d’alarme
Tableau 1-3 Description des câbles
Si la sortie d’alarme se présente sous la
forme d’un commutateur (l’appareil
n’alimente pas l’alarme), l’alarme requiert
une alimentation externe.
Si l’alarme est connectée à l’alimentation
en courant continu, la tension de
l’alimentation externe doit être inférieure
à 30 V CC et le courant doit être inférieur
à 1 A. Reportez-vous à la figure de gauche
de Figure 1-3 pour obtenir des
informations détaillées sur la connexion
des câbles.
Si l’alarme est connectée à l’alimentation
en courant alternatif, un relais externe
doit être utilisé. Reportez-vous à la figure
de droite de Figure 1-3 pour obtenir des
informations détaillées sur la connexion
des câbles. L’appareil peut être
endommagé ou un choc électrique peut
se produire si l’alarme n’est pas connectée
au relais.
Remarque :
Le relais externe doit être préparé
séparément.
2 Installation
Avant de commencer :
Vérifiez le contenu de l’emballage et
assurez-vous que l’appareil est en bon état
et que toutes les pièces d’assemblage sont
incluses.
Remarques :
N’alimentez pas le système de
positionnement tant que l’installation
n’est pas terminée. Pour assurer la
sécurité du personnel et des
équipements, toutes les étapes de
l’installation doivent être effectuées
hors tension.
L’appareil exige une grande force
portante et une stabilité accrue du
support. Il est fortement recommandé
d’installer le système directement sur
le support.
Si vous devez installer le système de
positionnement sur le support,
reportez-vous à la fiche technique
pour la vue de dessous du système de
positionnement afin de sélectionner
le support. Les capacités portante et
anti-secousse doivent être pleinement
prises en compte.
2.1 Installation d’une carte mémoire
Avertissement
Il n’est PAS recommandé d’installer la
carte mémoire par vous-même. La
capacité d’étanchéité serait affectée si
l’appareil n’est pas correctement remonté.
Procédures :
1. Desserrez les vis du couvercle
supérieur.
2. Retirez le couvercle supérieur.
Figure 2-1 Retrait du couvercle
3. Insérez la carte mémoire dans le
logement pour carte mémoire.
Figure 2-2 Insertion de la carte mémoire
4. Refermez le boîtier et serrez les vis
pour assurer l’étanchéité.
