20
Tabla 1-1 Descripción de elementos
Núm.
Descripción
Núm.
Descripción
1
Carcasa
4
Base
2
Escobilla
5
Sensor de
lluvia
3
Cuerpo
principal
1.2 Descripción de los cables
Consulte las etiquetas colocadas en los
cables para identificación de la función.
1
2
3
4

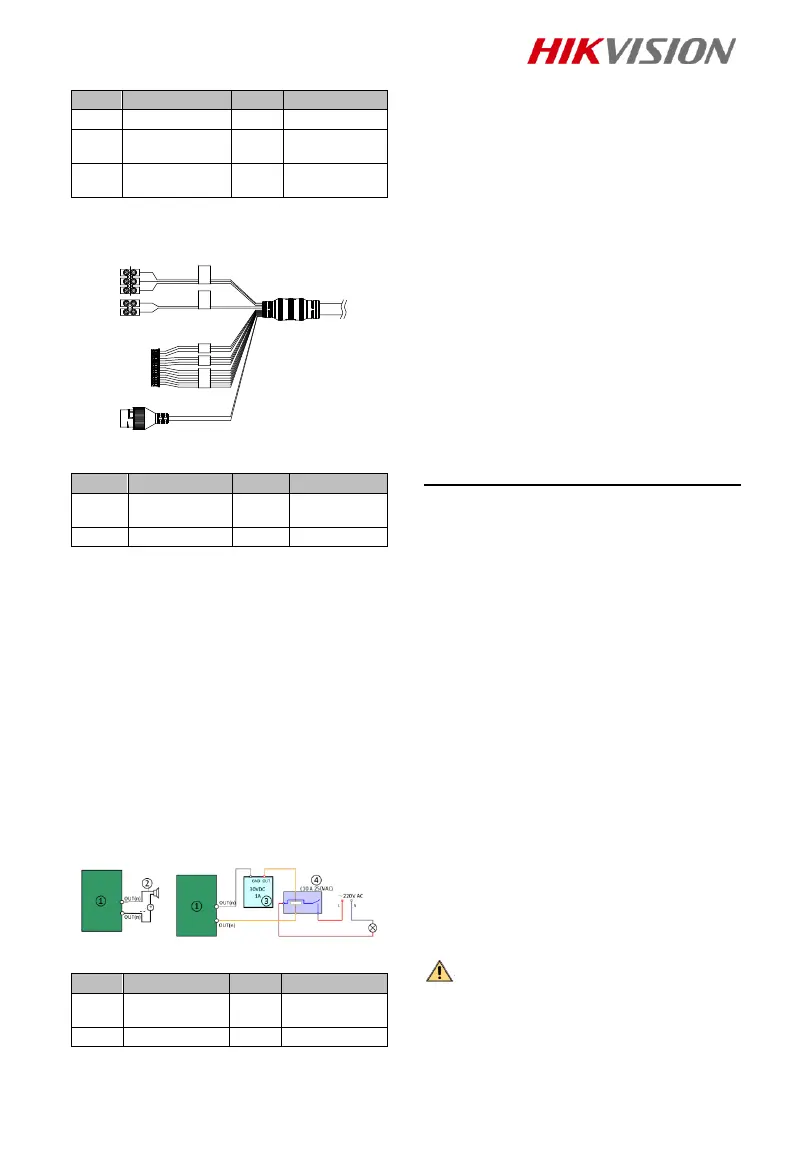

Figura 1-2 Cables
Tabla 1-2 Descripción de los cables
Núm.
Descripción
Núm.
Descripción
1
Cable de
alimentación
3
Audio y
Alarma
2
Cable RS-485
4
Cable de red
Notas:
 Asegúrese de que los polos positivo
y negativo del adaptador eléctrico
estén correctamente conectados al
dispositivo.
 El cable amarillo y verde del
adaptador eléctrico tiene que
conectarse al correspondiente del
cable de alimentación para
garantizar una buena conexión a
tierra. De lo contrario, podría ocurrir
una descarga eléctrica.
1.3 Entrada/Salida de alarma
EL dispositivo se puede conectar a la
entrada de la señal de alarma y a la salida
del interruptor. Puede activar la grabación
de vídeo, la salida del interruptor de señal,
etc.
Figura 1-3 Cables de alarma
Tabla 1-3 Descripción de los cables
Núm.
Descripción
Núm.
Descripción
1
Salida de relé
3
Fuente de
alimentación
2
Carga de CC
4
Relé JQC-3FG
Si la salida de alarma procede del
interruptor (el dispositivo no da
alimentación a la alarma), la alarma
necesitará de alimentación externa.
Si la alarma está conectada a una fuente
de alimentación de corriente continua, la
tensión de la fuente externa tiene que ser
inferior a 30 VCC y con una intensidad
inferior a 1 A. Consulte la figura de la
izquierda en Figura 1-3 para conocer los
detalles de la conexión del cable.
Si la alarma está conectada a una fuente
de alimentación de corriente alterna, es
necesario utilizar un relé externo.
Consulte la figura de la derecha en
Figura 1-3 para conocer los detalles de la
conexión del cable. Si la alarma no se
conecta a través de un relé, podría
averiarse el dispositivo o sufrir una
descarga eléctrica.
Nota:
El relé externo tiene que prepararse por
separado.
2. Instalación
Antes de empezar:
Revise el contenido del paquete y
asegúrese de que el dispositivo esté en
buenas condiciones y se incluyan todas las
piezas de montaje.
Notas:
 No conecte la alimentación del
sistema de posicionamiento hasta que
finalice la instalación. Para garantizar
la seguridad del personal y del equipo,
todos los pasos del proceso de
instalación se efectuarán con la
alimentación desconectada.
 Es importante que el dispositivo tenga
una gran capacidad de carga y una
carcasa sólida de gran estabilidad. Es
muy aconsejable instalar el sistema
directamente sobre la carcasa.
 Si necesita instalar el sistema de
posicionamiento sobre un soporte,
consulte la hoja de datos para la vista
inferior del sistema de
posicionamiento y seleccionar el
soporte. Es importante tener en
consideración la capacidad de carga y
la capacidad de absorber vibraciones.
2.1 Instalar la tarjeta de memoria
Advertencia
NO recomendamos que instale usted
mismo la tarjeta de memoria. La
impermeabilidad se vería afectada si el
dispositivo no se restaura completamente.
CC
