25
Per evitare l'accumulo di calore è
necessaria una buona ventilazione in
modo da garantire un ambiente operativo
adeguato.
NON esporre il dispositivo ad ambienti
estremamente caldi, freddi, polverosi,
corrosivi, salino-alcalini o umidi. Per i
parametri di temperatura e umidità,
consultare le indicazioni specifiche sul
dispositivo.
NON esporre il dispositivo a radiazione
elettromagnetica elevata.
Emergenza
Se il dispositivo emette fumo, odori o
rumori, spegnerlo immediatamente e
scollegare il cavo di alimentazione, quindi
rivolgersi a un centro di assistenza.
Sincronizzazione dell'ora
Impostare l'ora del dispositivo
manualmente per il primo accesso se l'ora
locale non è sincronizzata con quella della
rete. Accedere al dispositivo tramite
browser Web/software client e andare
all'interfaccia delle impostazioni dell'ora.

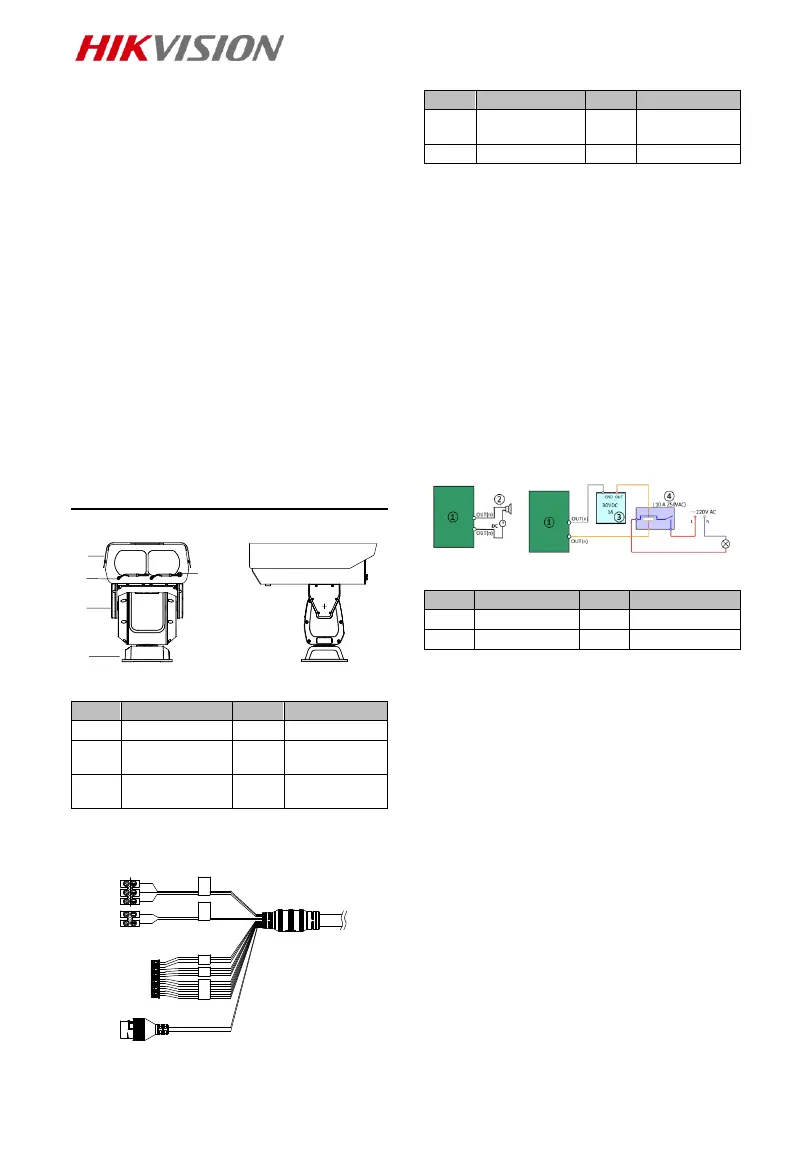

1 Panoramica
1.1 Aspetto
1
2
3
4
5
Figura 1-1 Aspetto
Tabella 1-1 Descrizione Aspetto
N.
Descrizione
N.
Descrizione
1
Alloggiamento
4
Base
2
Tergicristallo
5
Sensore di
pioggia
3
Corpo
principale
1.2 Descrizione del cablaggio
Per l'identificazione delle funzioni, fare
riferimento alle etichette applicate ai cavi.
1
2
3
4
Figura 1-2 Cablaggio
Tabella 1-2 Descrizione del cablaggio
N.
Descrizione
N.
Descrizione
1
Cavo di
alimentazione
3
Audio e
allarmi
2
Cavo RS-485
4
Cavo di rete
Note:
Verificare che il polo positivo e
negativo dell'alimentatore siano
correttamente collegati al
dispositivo.
Per garantire la corretta messa a
terra del sistema, il cavo giallo/verde
dell'alimentatore deve essere
collegato a quello del cavo di
alimentazione. In caso contrario,
possono verificarsi scosse elettriche.
1.3 Ingresso/Uscita allarme
Il dispositivo può essere collegato
all'ingresso del segnale di allarme e
all'uscita dell'interruttore. Il sistema è in
grado di attivare registrazioni video, uscite
di interruttori e richiamare
preimpostazioni.
Figura 1-3 Cavidi allarme
Tabella 1-3 Descrizione del cablaggio
N.
Descrizione
N.
Descrizione
1
Uscita relè
3
Alimentazione
2
Carico CC
4
Relè JQC-3FG
Se un'uscita di allarme è sotto forma di
interruttore (il dispositivo non alimenta
l'allarme), l'allarme richiede
un'alimentazione esterna.
Se l'allarme è collegato a un alimentatore
di corrente CC, la tensione
dell'alimentazione esterna non deve
superare i 30 V CC e la corrente deve
essere minore di 1 A. Consultare la figura
a sinistra in Figura 1-3 per i dettagli sulla
connessione dei cavi.
Se l'allarme è collegato a un alimentatore
di corrente CA, occorre utilizzare un relè
esterno. Consultare la figura a destra in
Figura 1-3 per i dettagli sulla connessione
dei cavi. Se l'allarme non vine collegato a
un relè, si corre il rischio di scosse
elettriche o di danneggiare il sistema.
Nota:
Il relè esterno deve essere preparato a
parte.
