Indíthat videofelvételt, előre beállított
hívást, kapcsoló-jelkimenetet stb.

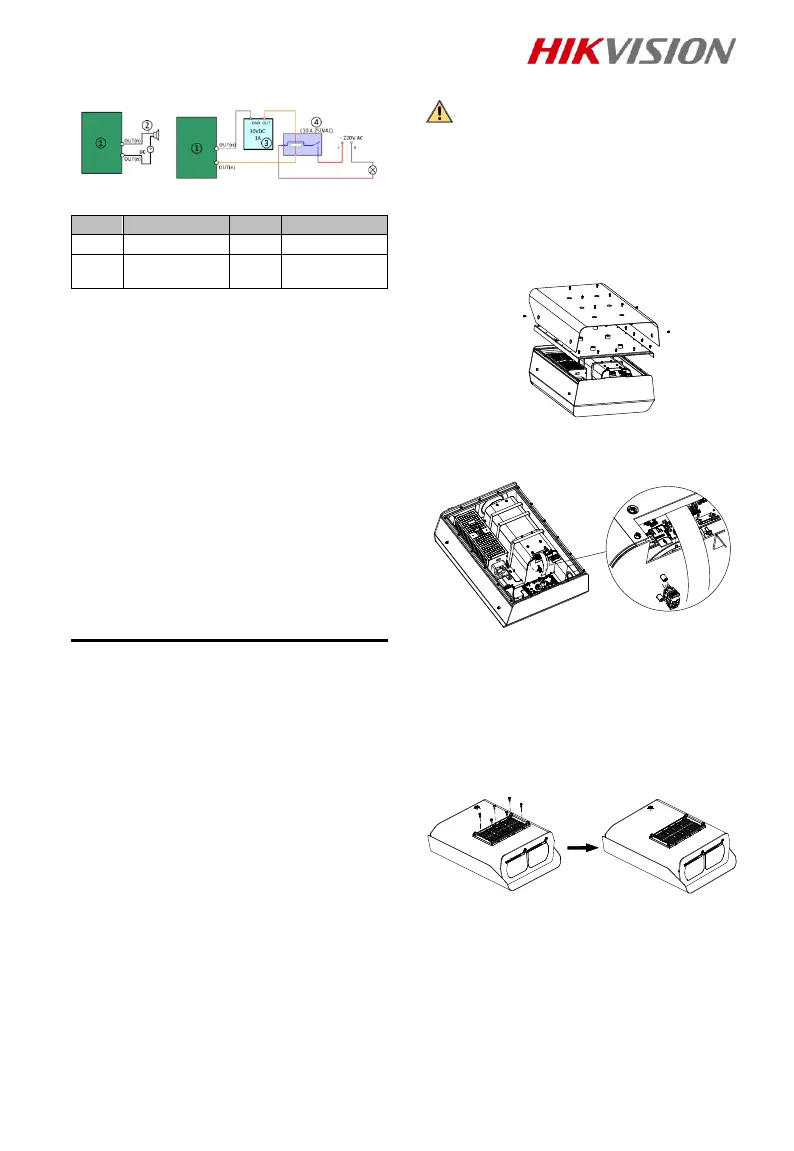

1-3. ábra: Riasztókábelek
1-3. táblázat: A kábelek leírása
Sz.
Leírás
Sz.
Leírás
1
Relékimenet
3
Tápellátás
2
Egyenáramú
terhelés
4
JQC-3FG relé
Ha a riasztási kimenet egy kapcsoló
(az eszköz nem látja el árammal a riasztót),
akkor a riasztóhoz külső tápellátásra van
szükség.
Ha a riasztó egyenáramú tápellátásra van
kapcsolva, a külső tápellátás
feszültségének 30 V DC alatt, az
áramerősségnek pedig 1 A alatt kell lennie.
A kábelek csatlakoztatását részletesen lásd
az 1-3. ábra bal oldali ábráján.
Ha a riasztó váltóáramú tápellátásra van
kapcsolva, külső relét kell használni.
A kábelek csatlakoztatását részletesen lásd
az 1-3. ábra jobb oldali ábráján. Az eszköz
károsodhat, ill. fennáll az áramütés
kockázata, ha a riasztó nincs a reléhez
csatlakoztatva.
Megjegyzés:
A külső relét külön kell bekötni.
2. Telepítés
Mielőtt elkezdené:
Ellenőrizze a csomag tartalmát, és
győződjön meg arról, hogy a csomagban
lévő eszköz jó állapotban van, és az összes
szerelési alkatrész mellékelve van.
Megjegyzések:
 Ne kapcsolja be a helymeghatározó
rendszert, míg a telepítés be nem
fejeződött. A személyzet és a készülék
biztonsága érdekében a telepítés
valamennyi lépését kikapcsolt
tápellátással kell elvégezni.
 A készüléket feltétlenül teherbíró és
stabil tartóra kell helyezni. Javasoljuk,
hogy a rendszert mindenképpen
közvetlenül a tartóra telepítse.
 Ha a konzolra telepíti a
helymeghatározó rendszert, a konzol
kiválasztásához nézze meg az
adatlapon a helymeghatározó
rendszer alulnézetét. A teherbírási és
rázkódáscsillapítási tulajdonságokat
teljes mértékben figyelembe kell
venni.
2.1. A memóriakártya behelyezése
Figyelmeztetés
NEM javasoljuk, hogy a memóriakártyát
saját kezűleg helyezze be. Ha az eszközt
nem sikerül tökéletesen összeszerelni, az
hátrányosan befolyásolja a
vízmentességet.
Lépések:
1. Lazítsa meg a felső borítás csavarjait.
2. Távolítsa el a felső borítást.
2-1. ábra: A borítás eltávolítása
3. Helyezze be a memóriakártyát a
memóriakártya-nyílásba.
2-2. ábra: Memóriakártya behelyezése
4. Szerelje vissza a készülékházat, és
húzza vízmentesre a csavarokat.
2.2. Fix hálózati helymeghatározó
rendszer telepítése
Lépések:
1. Szerelje a tartólemezt a készülékház
aljára.
2-3. ábra: A lemez felszerelése
2. Igazítsa a lemez csavarnyílásait az alap
csavarnyílásaihoz.
3. Négy M6 × 24 csavarral rögzítse a
készülékházat az alaphoz, és húzza
meg a csavarokat.
