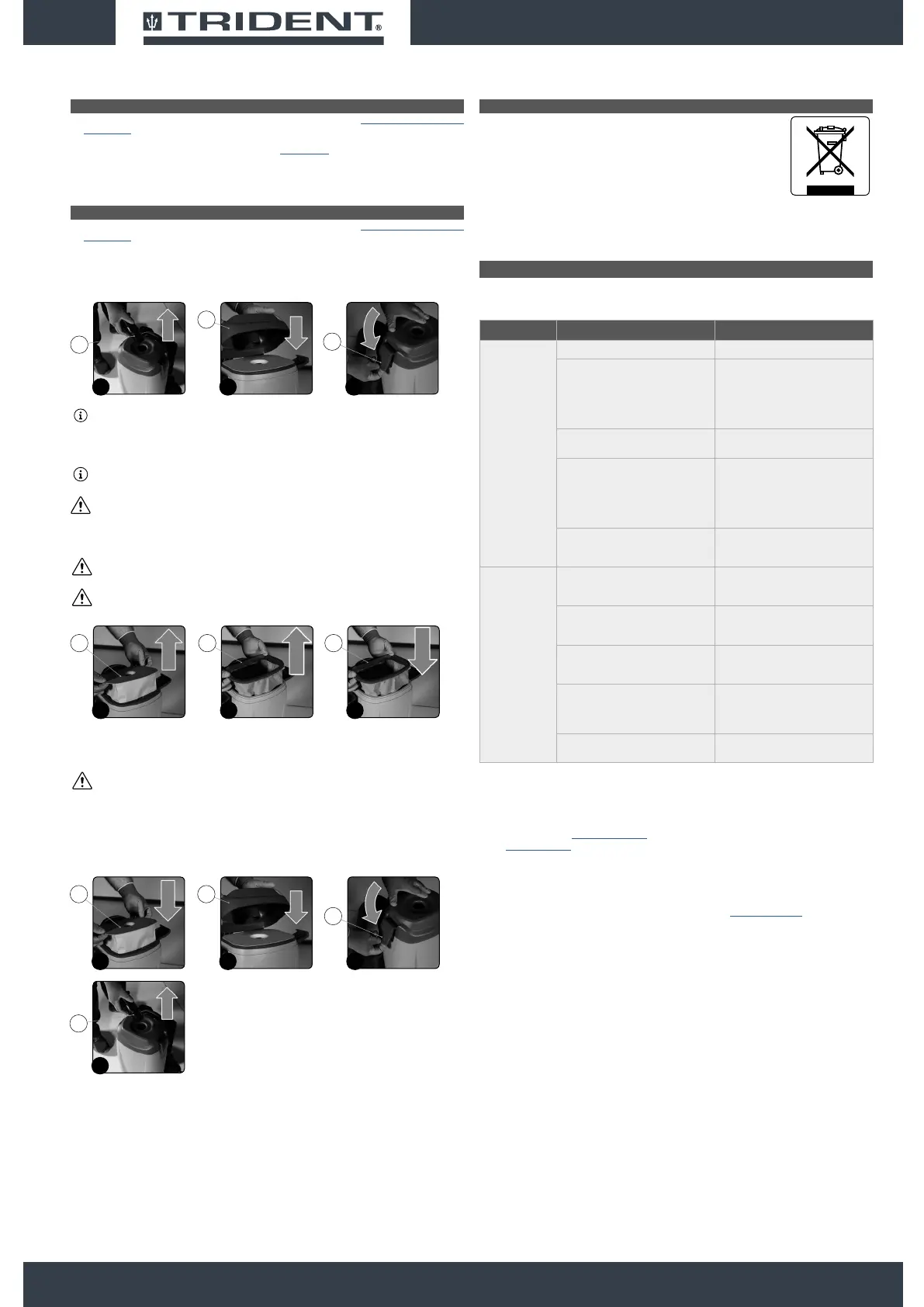

ENTRETIEN
1. Effectuer les opérations de mise en sécurité (lire le paragraphe « MISE EN SÉCURITÉ DE
L'APPAREIL »).
2. Retirer la buse d'aspiration (1) de l'orice dans le couvercle (2) de l'appareil, en tournant dans le sens
anti-horaire (Fig.1).
3. Retirer le couvercle (2) du bidon d'aspiration (Fig.2), en utilisant les crochets (3) sur le côté du bidon
(Fig.3).
4. Retirer le sac de ramassage (4) du bidon (Fig.4). Le remplacer si nécessaire.
REMARQUE : Si des sacs de ramassage des poussières en tissu sont utilisés à la place des
sacs en papier, les vider et les nettoyer avec un jet d'air, contrôler l'état et les remplacer si
nécessaire.
5. Retirer le ltre en tissu (5) de l'appareil (Fig.5).
REMARQUE : Si la surface du ltre est extrêmement sale, il est conseillé de brosser le ltre avec
une brosse souple pour le nettoyer à fond ; au besoin, le laver dans l’eau.
ATTENTION : Vérier l’état d’usure du ltre en tissu ; si la surface de ltrage est bouchée ou
endommagée, remplacer le ltre.
6. Avec un chiffon humide, nettoyer l’intérieur du bidon de ramassage.
7. Insérer le ltre en tissu (5) dans le bidon (Fig.6).
AVERTISSEMENT: Avant d'insérer le ltre en tissu (5) dans le bidon, attendre qu'il soit
complètement sec après le lavage préalable.
ATTENTION : Lors de l'introduction du ltre en tissu (5) dans le bidon, s'assurer que le joint adhère
complètement au bord du bidon an de ne pas compromettre l'efcacité de l'aspiration.
8. Insérer le sac de ramassage dans le bidon de ramassage (4) (Fig.7)
9. Placer le couvercle (2) sur le bidon d'aspiration (Fig.8), en le xant avec les crochets (3) sur le côté
du bidon (Fig.9).
ATTENTION : Lors du positionnement du couvercle (2) s'assurer que la buse (6) qu'il contient se
place correctement dans l'orice du sac de ramassage (4) (Fig.8).
10. Débrancher le tuyau d'aspiration (6) du couvercle (2) (Fig.10).
11. Nettoyer l’intérieur du tuyau d’aspiration avec un jet d’air comprimé ; si nécessaire, retirer les
éventuelles obstructions.
12. Débrancher l’accessoire utilisé pour le nettoyage.
13. Nettoyer l’intérieur de la chambre d’aspiration de l’accessoire avec un jet d’air comprimé ; si
nécessaire, retirer les éventuelles obstructions.
Procéder à la mise au rebut de l’appareil auprès d’un démolisseur ou d’un centre
de collecte agréé.
Avant de détruire la machine, il faut retirer et séparer les matériaux suivants et les
envoyer aux centres de collecte et de tri en respectant les normes en vigueur en
matière d'hygiène environnementale :
• Feutre
• Parties électriques et électroniques*
• Pièces en plastique
• Pièces métalliques
(*) En particulier, pour l'élimination des pièces électriques et électroniques,
consulter le distributeur de la région.
ÉLIMINATIONÀ LA FIN DU TRAVAIL
1. Effectuer les opérations de mise en sécurité (lire le paragraphe « MISE EN SÉCURITÉ DE
L'APPAREIL »).
2. Mettre l’appareil dans le lieu destiné au déchargement du bidon.
3. Effectuer les procédures décrites dans le chapitre « ENTRETIEN ».
4. Positionner l'appareil sur une surface plane dans un lieu clos ; il ne doit y avoir aucun objet à proximité
de l'appareil pouvant endommager ce dernier ou être endommagé par contact avec ce dernier. Si
vous décidez de suspendre l'appareil à des supports, assurez-vous qu'ils sont en mesure de supporter
son volume et son poids.
DÉPANNAGE
Ce chapitre reporte les problèmes les plus courants liés à l’utilisation de l’appareil. Dans le cas où les
informations suivantes ne permettraient pas de résoudre les problèmes, contacter le centre d’assistance
le plus proche.
PROBLÈME CAUSE POSSIBLE SOLUTION
L’APPAREIL NE S’ALLUME PAS
L’interrupteur général n’est pas activé. Mettre l’interrupteur général sur « I ».
La batterie ne se trouve pas dans
la partie inférieure du bidon de
l'aspirateur.
Placer la batterie dans le logement
de batterie à l'arrière de l'appareil, en
veillant à ce que les pôles de la batterie
se trouvent vers le haut de l'appareil.
Appuyer sur la batterie jusqu'à ce que
l'arrêt soit dans sa position.
La batterie est morte.
Charger la batterie, lire le paragraphe
« RECHARGE DE LA BATTERIE ».
Le chargeur de batterie ne charge
pas la batterie, les spécications
électroniques du chargeur de
batterie ne correspondent pas aux
spécications électronique du réseau
d'alimentation électrique.
Contrôler si les données techniques
gurant sur la plaque signalétique du
chargeur de batterie correspondent
aux données du réseau
d’alimentation.
Le câble d’alimentation du chargeur
de batterie est endommagé.
Contacter immédiatement un
technicien spécialisé pour le
remplacement.
L’ASPIRATION INSUFFISANTE -
PRODUCTION EXCESSIVE DE
POUSSIÈRE
Le tuyau d'aspiration n'est pas
branché correctement au bidon de
ramassage.
Brancher le tuyau d’aspiration de
manière correcte sur le bidon de
ramassage.
Le tuyau d’aspiration n’est pas
correctement branché au tube
télescopique.
Brancher le tuyau d'aspiration
correctement au tube télescopique.
Le tube télescopique n'est pas
correctement branché à l'accessoire
utilisé.
Brancher l'accessoire de manière
correcte au tube télescopique.
Il y a des impuretés qui bouchent
le circuit d’aspiration (exible
d’aspiration ; tube télescopique ;
accessoire d’aspiration).
Enlever les impuretés présentes dans
le circuit d’aspiration.
Il y a des impuretés qui bouchent les
ltres d’aspiration.
Enlever les impuretés des ltres
d’aspiration.
