*2325080*
2325080 日本語 217

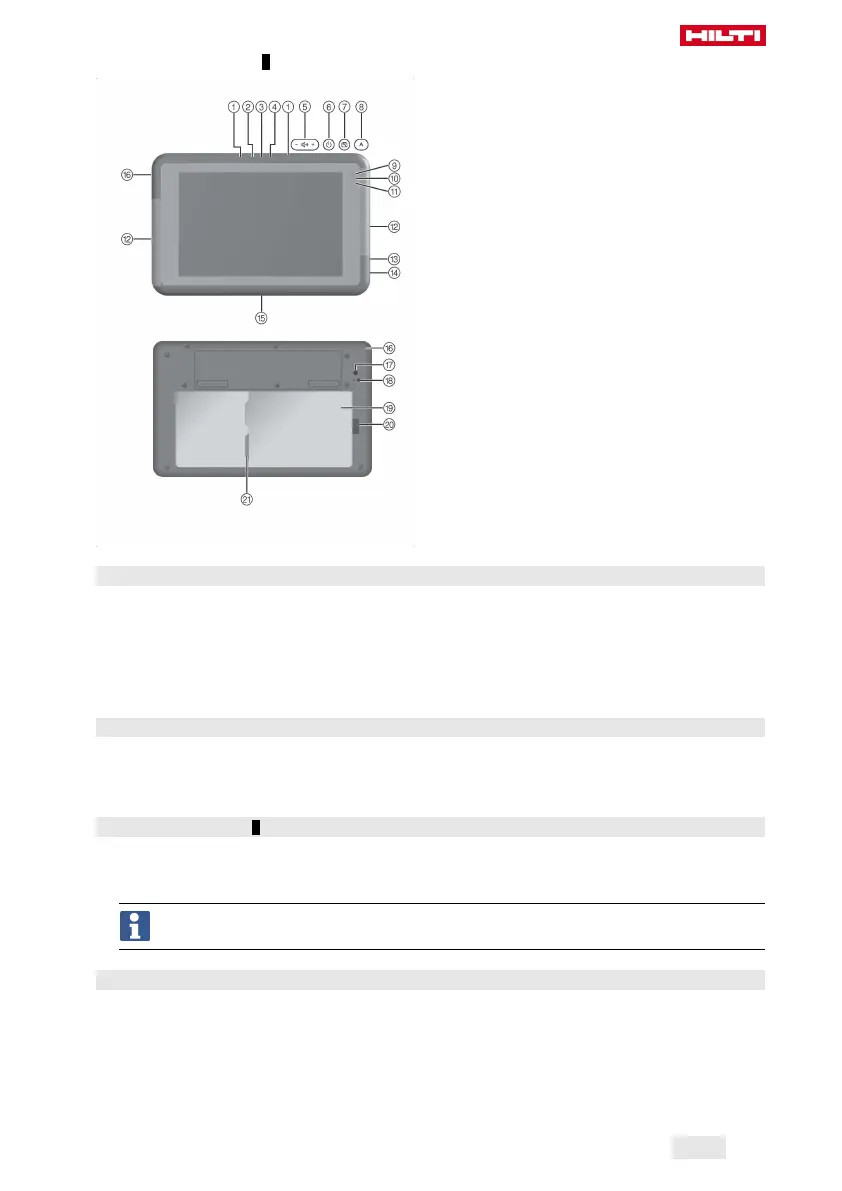

3.1.2 製品概要PLC 400 2
凡例
@
マイクロフォン
;
周囲照度センサー
=
前方カメラ
%
前方カメラのステータス表示
&
音量コントロール
(
ON/OFF ボタン
)
ボタン「ディスプレイ回転ロック」
+
ボタン「システムコントロール」
§
運転表示
/
データ保存ステータス表示
:
バッテリーステータス表示
∙
WLAN アンテナ
$
ヘッドフォン接続
£
USB 接続
|
ドッキング接続
¡
充電ソケット
Q
後方カメラ
W
後方カメラステータス表示
E
バッテリー収納部
R
バッテリー収納部ロック解除
T
microSD カードスロット
3.2 正しい使用
本書で説明されている製品は、PLT 400 バッテリー式レイアウトツールとPLC バッテリー式タブレットで構
成されています。PLC タブレットは、PLT 400 の遠隔操作のためのものです。両方のコンポーネントにより
1 つのシステムを構成しています。レイアウトツールは、距離と方向を測定し、3 次元のターゲット位置を
計算し、指定された座標または軸関連の値を墨出しすることを目的としています。
▶ 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。
▶ これらのバッテリーには、必ずHilti の C 4/36 シリーズの充電器を使用してください。
3.3 本体標準セット構成品
PLT 400, PLC タブレット、取扱説明書。
その他のご使用の製品用に許可されたシステム製品については、弊社営業担当またはHilti Store にお問い合
わせいただくか、あるいはwww.hilti.groupでご確認ください：
3.4 WLAN アンテナ 3
コントローラーの狭い面のそれぞれに WLAN アンテナがあります。
▶ 作動中にコントローラーを WLAN アンテナの領域で横向きに保持しないでください。そうしないと、
送信および受信電力が低下します。
WLAN 通信への悪影響を防ぐために、アクセサリーとしてコントローラー用のホルダーをお求め
いただけます。
3.5 周辺機器へのデータ接続
PLC タブレットでは、Hilti PROFIS Layout Field ソフトウェアが使用されています。PC 用にはHilti
PROFIS Layout Office PC ソフトウェアをお求めいただけます。これにより、データを処理して他のシステ
ムに出力することができます。2 つのソフトウェア製品間でデータ交換を行うことができます。
データは、PLC タブレットから直接 USB データ記憶媒体に出力することもできます。
