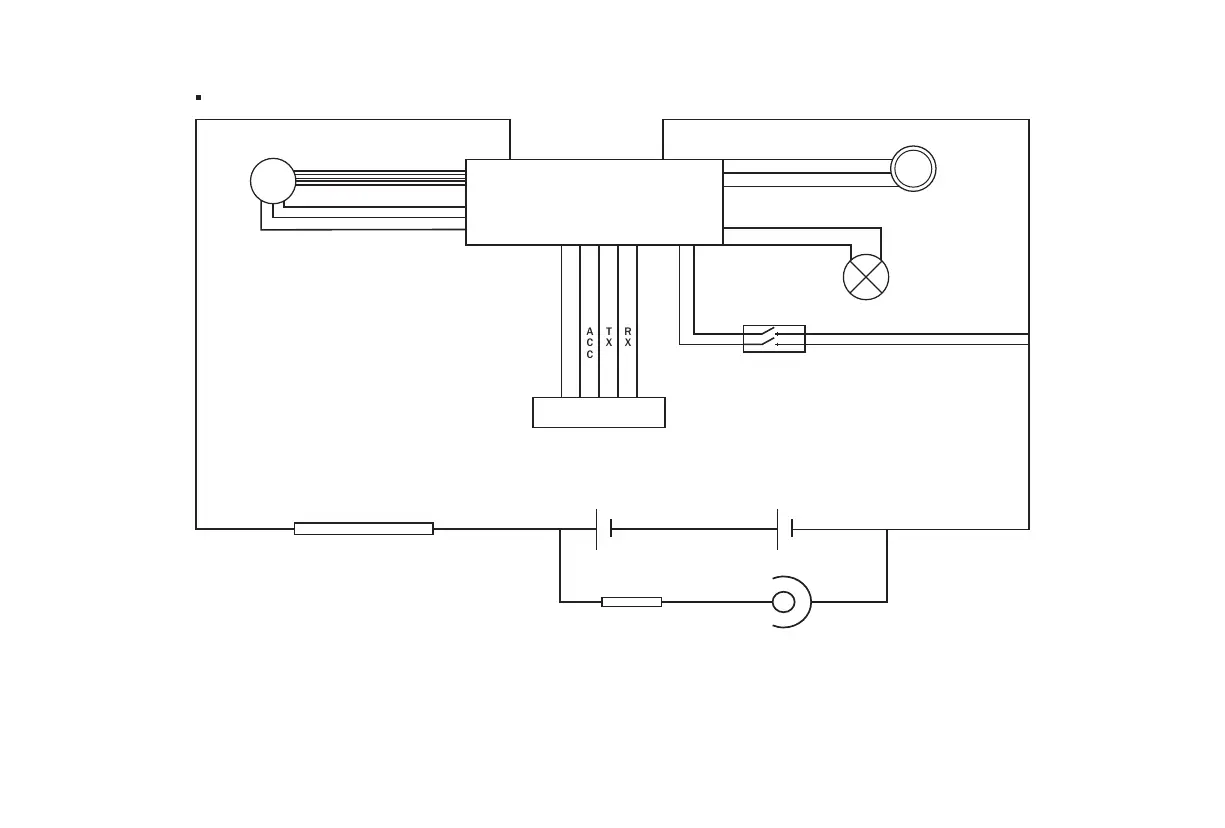

Diagrama esquemático eléctrico
M
Electromotor
-
Fusible de 25A Batería
Puerto de carga de la batería
Fusible de 10A
Polo negativo
Polo negativo
Señal de refuerzo
+5V
Señal de faro
+
Controlador
Sensor de refuerzo
Faro
Freno de corte de energía
Instrumento
ACC
TX
RX
Polo positivo
Polo negativo
Nota: botón de instrumentos, manténgalo pulsado durante 3-5
segundos para encenderlo, vuelva a pulsarlo después del encendido
para encender el faro, manténgalo pulsado para apagarlo.
*Fusible de 25 A para el circuito de descarga; *Fusible de 10 A para el circuito de carga.
Tanto los fusibles de carga como los de descarga están dentro del compartimento de la batería.
(1)
La autonomía se ha medido a una velocidad constante de 15 km/h en modo de ahorro de energía con carga completa, 70 kg de carga,
temperatura de aproximadamente 25°C, carretera plana y sin viento, la autonomía real puede variar dependiendo de la carga, la tempera-
tura, la velocidad del viento, la superficie de la carretera y los hábitos de uso.
