Hirschmann Pipetus - Spare parts replacement; Replacement of pipetholder complete; Replacement of filter

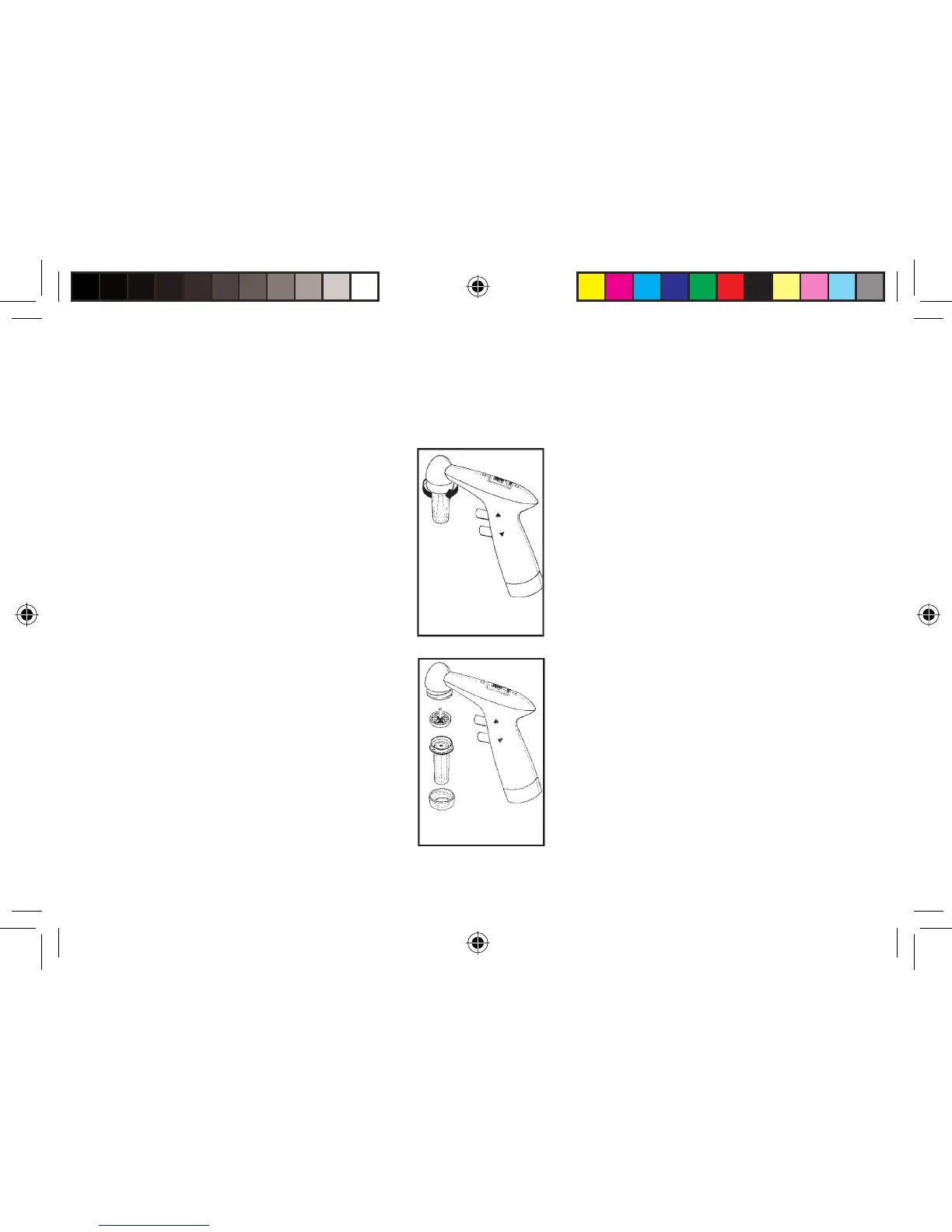

8. Ersatzteile auswechseln
8.1 Pipettenhalter komplett auswechseln
- Überwurfmutter abschrauben.
- Pipettenhalter gegen neuen Pipetten-
halter ersetzen.
8.2 Filter auswechseln
- Überwurfmutter abschrauben.
Alten Filter entnehmen und neuen Filter
in das Pipettenhaltergehäuse so ein-
setzen, daß der Zapfen des Filters nach
oben zeigt. Den Pipettenhalter
wieder an das Gerät schrauben.
8. Spare parts replacement
8.1 Replacement of pipetholder
complete
- Screw off the nut.
- Replace the pipetholder by a new one.
8.2 Replacement of filter
- Screw off the nut.
Remove the old filter and place the new
one in the pipetholder case so that the
pivot shows upwards. Screw the pipet-
holder onto the unit, by turning the nut
clockwise
- 23 -
