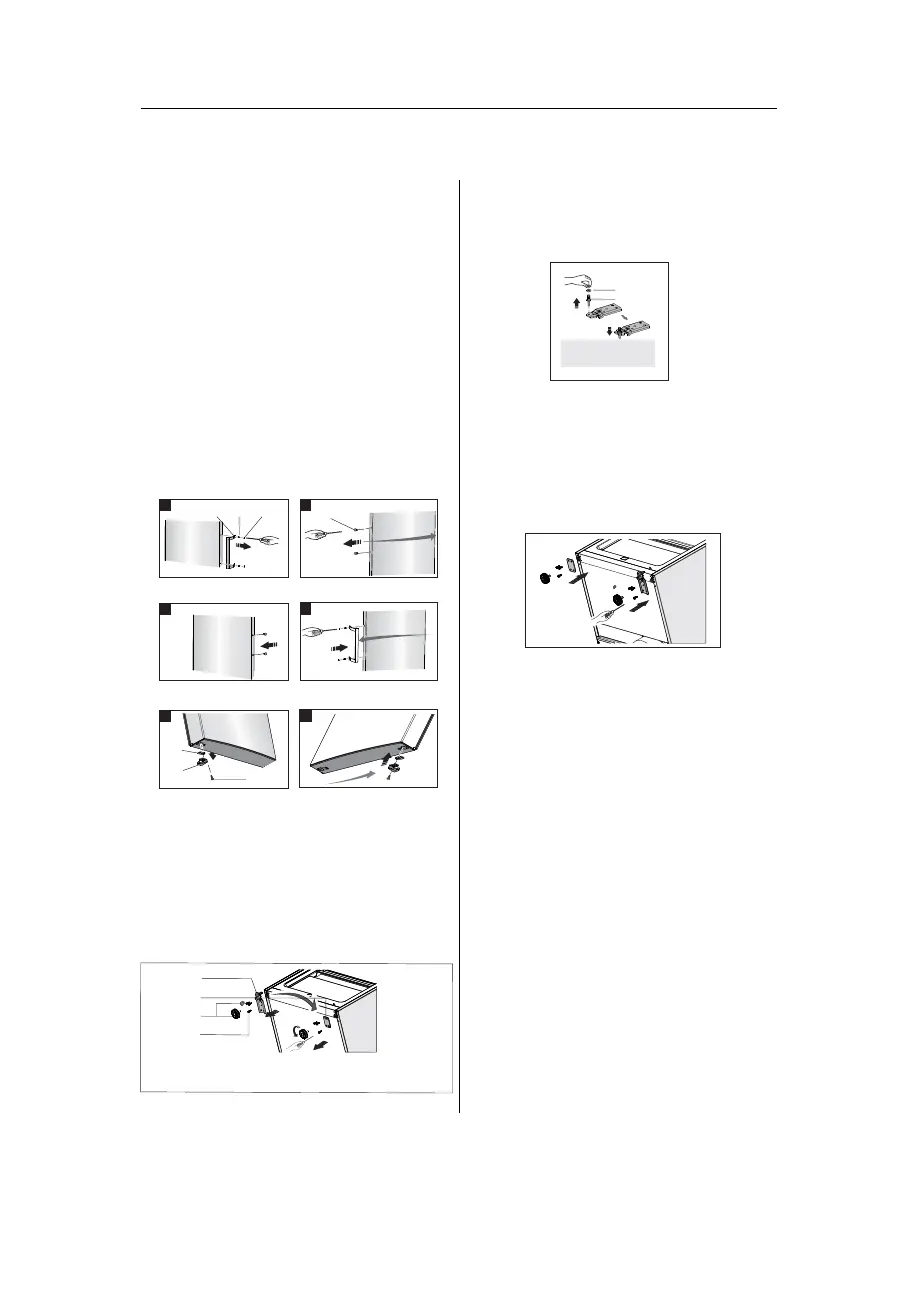

4. Soulevez les revêtements des
poignées ① et desserrez les vis ②, afin
de retirer la poignée ③ comme sur le
schéma I, puis mettez-la de côté. Retirez
les revêtements de vis ④comme sur le
schéma Ⅱ, puis installez-les du côté droit,
comme sur le schéma III . Passez la
poignée à gauche, installez-la comme sur
le schéma Ⅳ. Otez la butée de porte ⑤
et le système de blocage de porte ⑥puis
installez la butée et le système de
blocage sur la droite comme sur les
schémas Ⅴ et Ⅵ.
Revêtements de poignée
Poignée
Butée de porte
Vis autotaraudeuses
Vis
Revêtements
de vis
Système de blocage de porte
5. Placez le réfrigérateur à plat, retirez
l’élément ③ puis desserrez les vis ④.
Retirez l’élément② puis l’élément
①comme sur le schéma.
Charnière gauche inférieure
Tableau de commandes
Pied ajustable
6. Dévissez l'axe de la charnière
inférieure, placez-la dans la fente
indiquée ci-dessous, puis visser et la
rondelle comme sur l'image ci-dessous.
7. Suivez l’étape 5 dans le même ordre,
en plaçant l’élément ① sur la droite et
l’élément ② sur la gauche, puis fixez-les
au moyen de vis④. Installez enfin
l’élément ③.
8. Retirez l’élément ①, et mettez-le de
côté, comme sur le schéma Ⅰ. Déplacez
la porte du congélateur dans la position
adéquate, ajustez l’élément ② et la
porte, puis fixez l’élément② au moyen
des vis, comme sur le schémaⅡ.
(Maintenez la porte supérieure d’une
main pendant l’installation). Fixez
l’élément ③ comme sur l’élément Ⅱ
(qui se trouve dans le sac en plastique) .
Installez l’élément ① à180°et installez-le
sur le côté gauche de la porte, comme
sur le schéma Ⅲ. Montez enfin l’élément
④ comme sur le schéma Ⅳ. ( que vous
aviez retiré lors de l’étape 2)
Ⅱ
④
Ⅰ
③
②
①
Ⅳ
⑥
⑦
⑤
Ⅴ
Ⅵ
Ⅲ
① ②
③
④
⑤
⑥
⑦
③
④
①
②
Vis auto taraudeuse spécifique collerette
① ②
③
④
Remarque : la rondelle
peut être fixée à la porte.
Rondelle
Axe d’articulation
