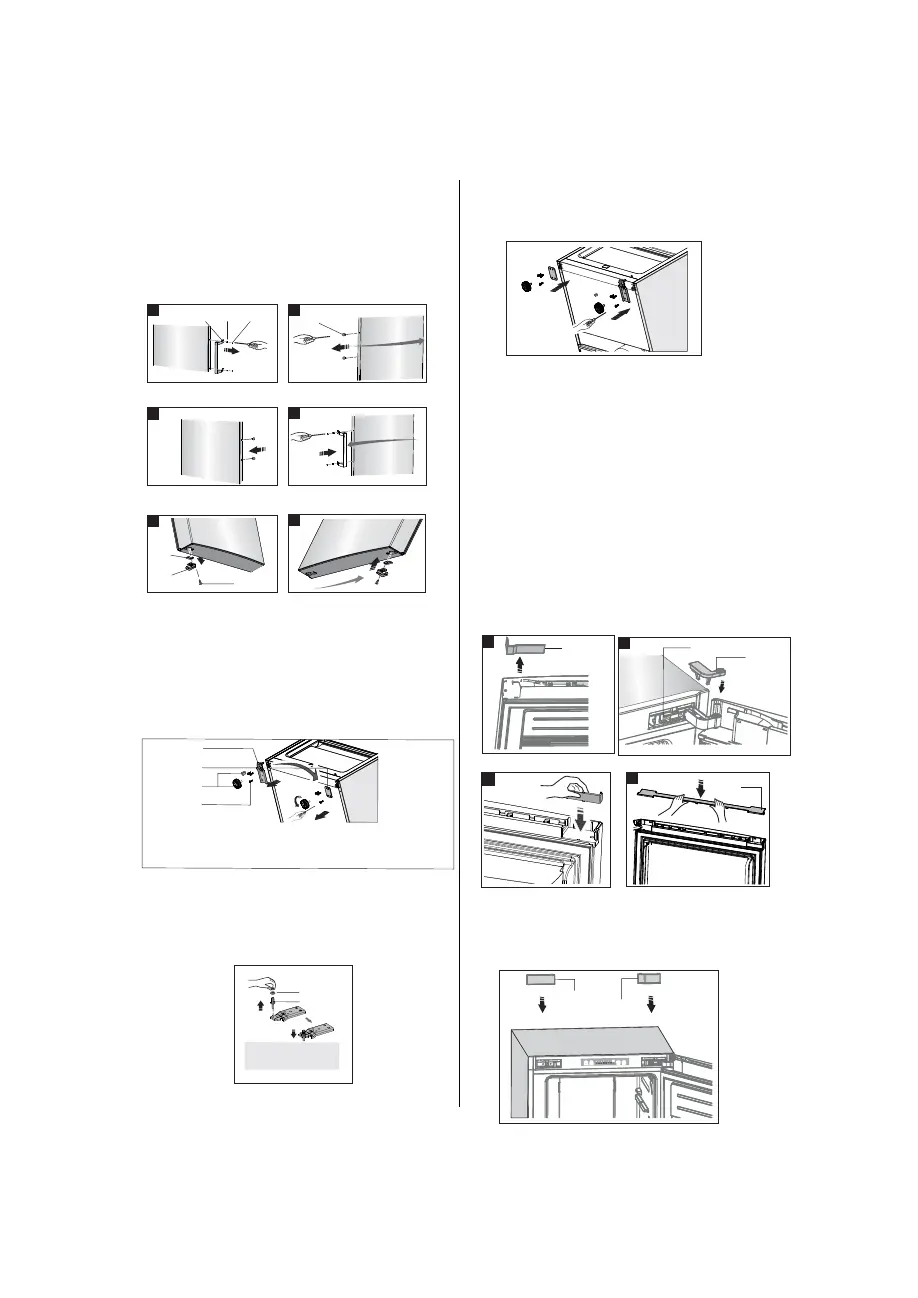

maçaneta para a esquerda, instale-a
como mostra a figura IV. Retire a rolha
da porta ⑤ e o bloco de limite ⑥ e, em
seguida, instale a rolha da porta e o
bloco
de limite para a direita como
mostra a figura V e VI.
5. Coloque a geladeira na superfície
plana, retire a parte ③ e solte parafusos
④. Retire a parte ② e a parte ① como a
imagem.
6. Solte parafusos do eixo da dobradiça
inferior e retire-o, altere-o para o buraco
perto como a imagem abaixo, e depois
instale os parafusos e arruela como a
imagem ab
aixo.
7. Volte à etapa 5, mude a parte ① para a
direita e a parte ② para a esquerda e
depois fixe-as com parafusos ④.
Finalmente instale a parte ③.
8. Retire a parte ①, coloque-a ao lado
para uso como mostra a figura I. Mova
a porta do congelador para a posição
adequada, ajuste a parte ② e a porta,
em seguida, fixe a parte ② com
parafusos como mostra a figura II. (Por
favor, mantenha a porta superior com a
mão durante a instalação). Fixe a parte
③ com
o mostra a figura II (que está no
saco de plástico). Inverta a parte ① por
180°e instale-a para o canto esquerdo da
porta como mostra a figura III. Finalmente
monte a parte ④ como mostra a figura IV.
(que foi retirada no passo 2)
① ②
③ ④
⑤ ⑥
⑦-
Tampas da maçaneta Parafusos
Maçaneta Coberturas dos buracos de parafuso
Rolha da porta Bloco de limite
Parafuso auto-enroscante
Ⅱ
④
Ⅰ
③
②
①
Ⅳ
⑥
⑦
⑤
Ⅴ
Ⅵ
Ⅲ
Ⅱ
②
③
④
Ⅳ
Ⅲ
①
Ⅰ
Nota: a arruela pode
colar-se a porta.
Arruela
Eixo da
dobradiça
③
④
①
②
① ②
③ ④
Parte esquerda da dobradiça inferior Placa fixa do pé de frente
Parte de pé de fundo ajustável Parafuso auto-enroscante de flange especial
9. Por fim instale a parte ① e a parte ②
(ambos são retiradas no passo 2) no
corpo da geladeira como mostra a
imagem abaixo.
①
②
