13

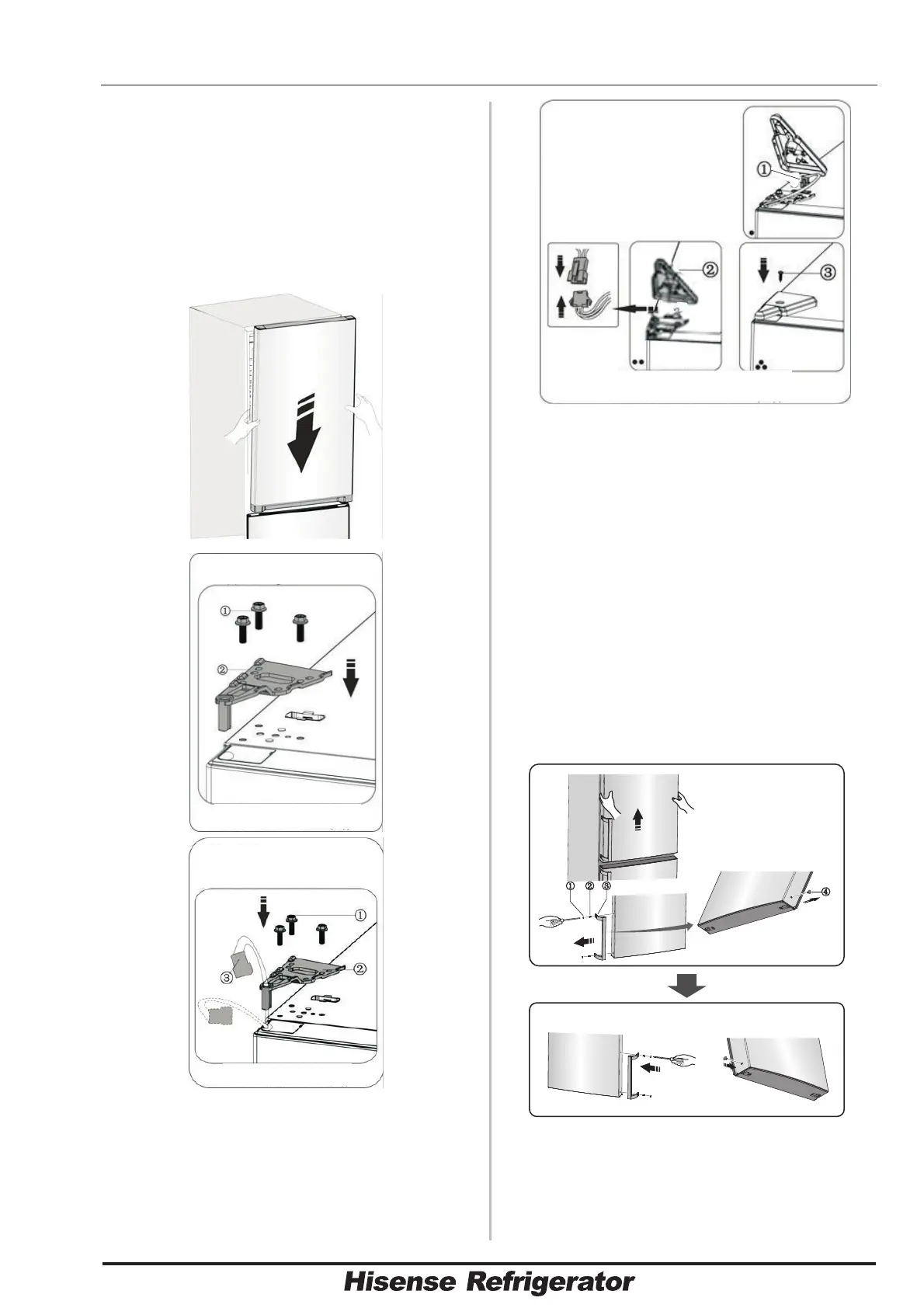

15. Mova a porta superior para uma
posição apropriada e, depois, fixe a parte
② com parafusos
①. Antes de fixar a
parte ②, passe o conetor ③ pela
dobradiça ② consultando o passo 3. (Por
favor segure a porta superior
manualmente ao instalar)
16.Conete o conetor elétrico ① como
mostrado na imagem, então fixe a porta ②
com parafusos ③ consultando o passo 2.
17. Abra a porta superior, monte as
prateleiras de porta e depois feche a
porta. Nota:
Se o seu aparelho tiver maçaneta, você
deve inverter a maçaneta, seguindo as
instruções abaixo.
Remova a porta superior e coloque-a
numa superfície lisa com o painel para
cima. Levante a parte ① e a parte ④ e,
depois, desaperte os parafusos ②, como
mostrado na imagem. Mude a maçaneta
③ para o lado direito e, em seguida,
instale os parafusos ②, a parte ① e a
parte ④ por sua vez.
②
③
①
Tampa da maçaneta
Parafusos especiais
Maçaneta
Tampa do furo do parafuso
④
①
Parafusos de flange especial
②
Dobradiça superior
MODELO SEM VISOR
①
Parafusos de flange especial
Dobradiça superior
Conetor elétrico
②
③
MODELO COM VISOR
①
②
③
Conetor elétrico
Cobertura da dobradiça superior
Parafuso auto-roscante
MODELO COM VISOR
