11
Deutsch
Antrieb Kolben, druckluftgetrieben
Luftdruck 4,9 – 8,3 bar
Nägel siehe Abb.
Anzahl Nägel 120 Stück (1 Coil)
Geträteabmessungen 250 mm (L) × 264 mm (H) × 117 mm (W)
Gewicht 2,5 kg
Nagelführung Kolben, druckluftgetrieben
Schlauch (Inner-φ)6 mm
25. Beim Reinigen des Werkzeugs Kein Benzin oder
andere brennbare Flüssigkeiten verwenden.
Wenn Dämpfe von brennbaren Flüssigkeiten in das
Werkzeug geraten, besteht die Gefahr, daß beim
Nageln usw. Funken erzeugt werden, die eine
Explosion hervorrufen können.
SPEZIFIKATIONEN
AUSWAHL DER NAGEL
Wählen Sie geeignete Nägel gem. Abb. Nägel, die nicht in
Abb. angegeben sind, können in diesem Gerät nicht
verarbeitet werden. Die Nägel sind magaziniert und
aufgerollt.

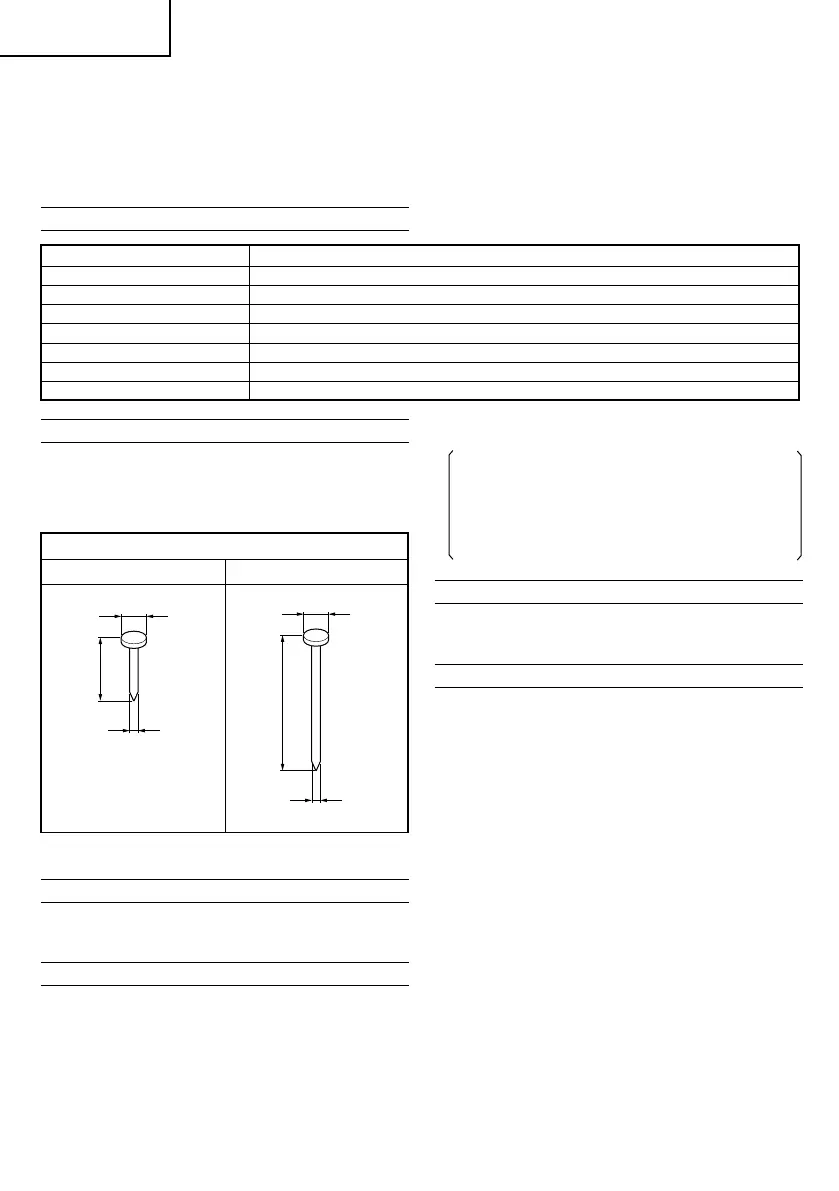

Abb. Abmessungen
STANDARDZUBEHÖR
(1) Innensechskantschlüssel für M5 ............................... 1
(2) Schutzbrille ................................................................. 1
SONDERZUBEHÖR
䡬 Satz für sequentiellen Auslösungsmechanismus (Kode
Nr. 878-226)
(Teilesatz für sequentielles Auslösen, Teile für
Einzelauslösung)
Nägel
Min. Max.
10,5mm
3,05mm
22mm
10,5mm
3,05mm
45mm
Mit den Teilen für sequentielle Auslösung wird der
Nagel nur durch Ziehen am Abzug nach
Herunterdrücken des Druckhebels eingetrieben.
Durch Installieren dieser Teile kann Eintreiben von
Nägeln an nicht angemessenen Positionen und
unerwartetes Abfeuern von Nägeln durch ungewollte
Betätigung des Druckhebels verhütet werden.
ANWENDUNGEN
䡬 Installation von Asphalt-Dachziegeln beim Bau.
䡬 Installation von Isolierungsplatten beim Bau.
VORBEREITUNGEN VOR GEBRAUCH
1. Bereiten Sie den Schlauch vor
Achten Sie darauf, dass der Schlauch einen
Innendurchmesser von min. 6 mm hat.
BEMERKUNG:
Die Luftdruckschläuche müssen für einen Arbeitsdruck
von mindesten 12,8 bar bzw. 150% des maximal von
der Luftquelle entwickelten Drucks ausgelegt sein,
wobei der höhere Druck gilt.
2. Prüfen Sie die Sicherheit.
ACHTUNG:
䡬 Unbefugte Personen (insbes. Kinder) müssen von
dem Gerät ferngehalten werden.
䡬 Tragen Sie Schutzbrillen.
䡬 Prüfen Sie die Befestigungsschrauben, die den
Entlüftungsdeckel halten, usw. auf sicheren Sitz.
Untersuchen Sie das Gerät nach undichten Stellen
defekten oder rostigen Teilen.
䡬 Prüfen Sie, ob der Kontaktarm richtig arbeitet. Achten
Sie darauf, dass kein Schmutz an den beweglichen
Teilen des Kontaktarmes haftet.
䡬 Prüfen Sie nochmals die Funktionssicherheit.
