La lubrificazione attraverso questo kit offre un utilizzo
scorrevole, di lunga durata, e protetto dal rischio di
corrosione.
Regolate l’oliatore in modo che una singola goccia di
olio sia fornita ad intervalli di 5 – 10 cicli di chiodatura.
(2) Vi preghiamo di usare l’olio raccomandato (SHELL
TONNA).
Gli altri oli applicabili sono elencati. Non mescolate
mai due o più tipi di oli diversi.
3. Carico dei chiodi
(1) Afferrare la guida chiodi e la manopola con le dita.
Premere in basso la manopola e apire la guida chiodi.
Poi aprire il coperchio del contenitore. (Fig. 1)

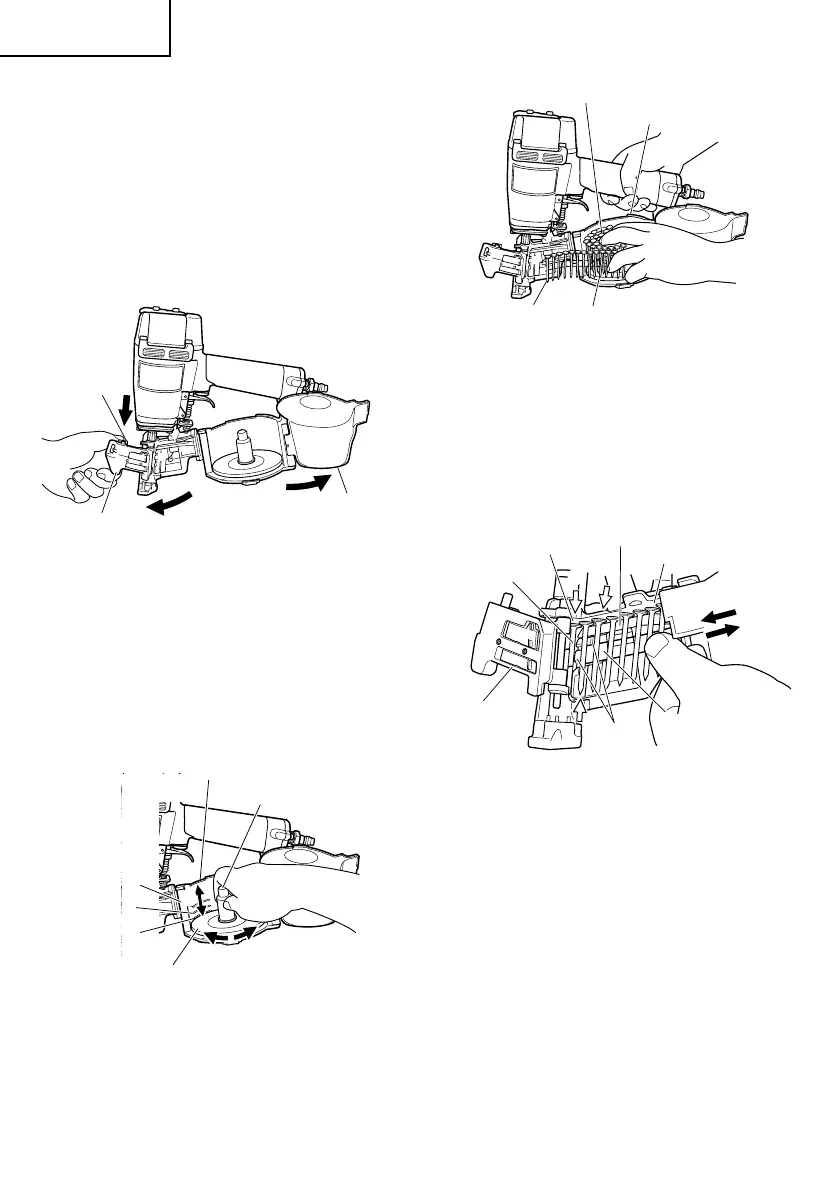

Fig. 1
(2) Regolare la posizione del portachiodi secondo la
lunghezza dei chiodi. (Fig.2)
I chiodi non sono alimentati correttamente se il
portachiodi non è regolato correttamente.
1 Girare il portachiodi di circa 90 gradi in senso
antiorario.
2 Spostare il portachiodi in alto e in basso per
allineare la piastra del portachiodi con un segno
sul contenitore secondo la lunghezza dei chiodi
usati.
3 Girare il portachiodi di 90 gradi in senso orario fino
a sentire uno scatto.
Fig. 2
NOTA:
Prima di inserire i chiodi nel contenitore, regolare il
portachiodi. Se il coperchio del contenitore viene
chiuso forzatamente senza regolare correttamente il
portachiodi, il portachiodi può essere danneggiato.
(3) Inserire la bobina di chiodi nel contenitore.
Inserire il primo chiodo nell’apertura del contenitore.
(Fig.3)
Fig. 3
(4) Chiudere il coperchio del contenitore.
(5) 1 Svolgere abbastanza chiodi da raggiungere il foro
di percussione.
2 Inserire il primo chiodo nel foro di percussione e il
secondo chiodo tra le due ganasce
dell’alimentatore.
3 Inserire le teste dei chiodi nella fessura di guida.
(Fig.4)
Fig. 4
NOTA:
Fare attenzione a non deformare i fili combinati e non
far uscire i chiodi dalla superficie di guida. Altrimenti
la guida chiodi non si chiude correttamente.
4 Tirare i chiodi verso destra
Dopo aver controllato che il coperchio del
contenitore sia chiuso, agganciare con le dita la
guida chiodi e la manopola, girare la guida chiodi
in senso orario spingendo in basso la manopola e
quindi chiudere completamente la guida chiodi.
(Fig.5)
Guida chiodi
Manopola
Coperchio del
contenitore
Contenitore
Per 22 mm,
25 mm e 32 mm
Per 38 mm
Piastra
Per 45 mm
1
2
3
Portachiodi
Primo chiodo
Contenitore
Apertura del contenitore
Chiodo
Foro di
percussione
Primo chiodo
Guida chiodi
Ganascia
Superficie
di guida
Alimentatore
1
2
3
2
4
Fessura di guida
