2. Lubricación
(1) Antes de operar este martillo con ristra de clavos,
asegúrese de proporcionar un equipo de aire entre el
compresor de aire y el aparato.
La lubricación a través del equipo de aire ofrece una
operación suave, una vida de servicio más larga y
anticorrosión.
Ajuste el engrasador de forma que se suministre una
sola gota de aceite a intervalos de 5 a 10 ciclos de
clavado.
(2) Se recomienda el uso del aceite recomendado (SHELL
TONNA). Pueden también usarse los aceites listados
más adelante. No mezcle nunca dos o más tipos de
aceite.
3. Cargue los clavos
(1) Sujete la guía de puntas y la perilla con sus dedos.
Apriete la perilla y oscile la guía de puntas para abrirla.
Luego, abra la cubierta del cargador. (Fig. 1)

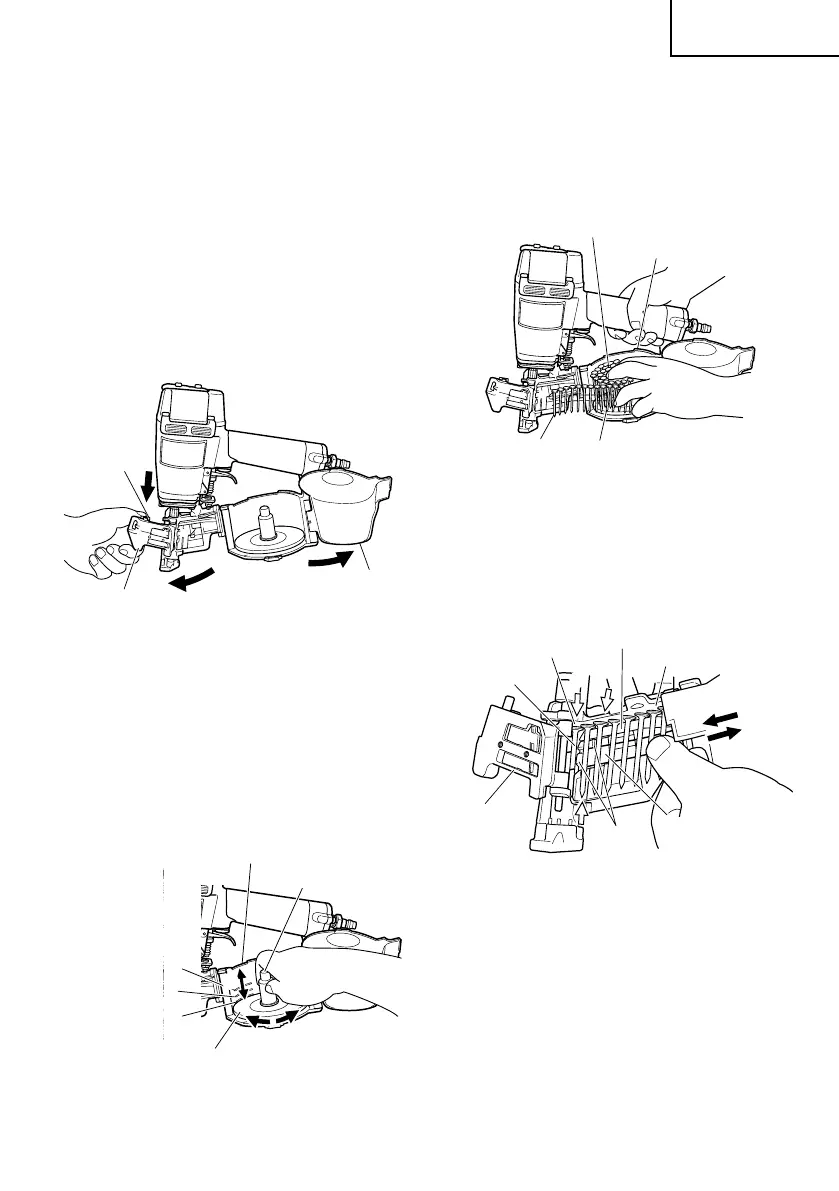

Fig. 1
(2) Ajuste la posición del soporte de puntas de acuerdo
con la longitud de las mismas. (Fig. 2)
Las puntas no se alimentarán uniformemente si el
soporte de las mismas no está correctamente ajustado.
1 Gire el soporte de puntas unos 90 grados hacia la
izquierda.
2 Mueva el soporte de puntas hacia arriba y hacia
abajo hasta alinear la placa del mismo con la
marca del cartucho, de acuerdo con la longitud de
las puntas que vaya a utilizar.
3 Gire el soporte de puntas 90 grados hacia la derecha
hasta que oiga un "clic".
Fig. 2
NOTA:
Antes de cargar puntas en el cargador, ajuste el
soporte de puntas. Si cerrase la cubierta del cargador
a la fuerza sin haber ajustado correctamente el soporte
de puntas, éste podría dañarse.
(3) Coloque la ristra de puntas en el cargador.
Inserte la primera punta en la abertura del
cargador.(Fig. 3)
Fig. 3
(4) Cierre la cubierta del cargador.
(5) 1 Desbobine suficientes puntas para llegar al orificio
de impulsión.
2 Inserte la primera punta en el orificio de impulsión
y la segunda entre las dos uñas del alimentador.
3 Fije las cabezas de las puntas en la ranura guía.
(Fig. 4)
Fig. 4
NOTA:
Tenga cuidado de no deformar los alambres de unión
de las puntas y de no desenganchar las puntas con la
superficie guía.
De lo contrario, la guía de puntas no se cerraría
correctamente.
4 Empuje las puntas hacia la derecha.
Después de comprobar que la cubierta del cargador
se encuentra cerrada, enganche sus dedos en la
guía de puntas y la perilla, gire la guía de puntas en
el sentido de las agujas del reloj mientras aprieta
la perilla hacia abajo, y luego cierre completamente
la guía de puntas. (Fig. 5)
Guía de puntas
Perilla
Cubierta
del cargador
Cargador
Para 22 mm,
25 mm y 32 mm
Para 38 mm
Placa
Para 45 mm
1
2
3
Soporte de
puntas
Primera punta
Cargador
Apertura del cargador
Punta
Orificio de
impulsión
Primera
punta
Guía de
puntas
Ranura guía
Uña
Superficie de guía
Alimentador
1
2
3
2
4
