37
Français

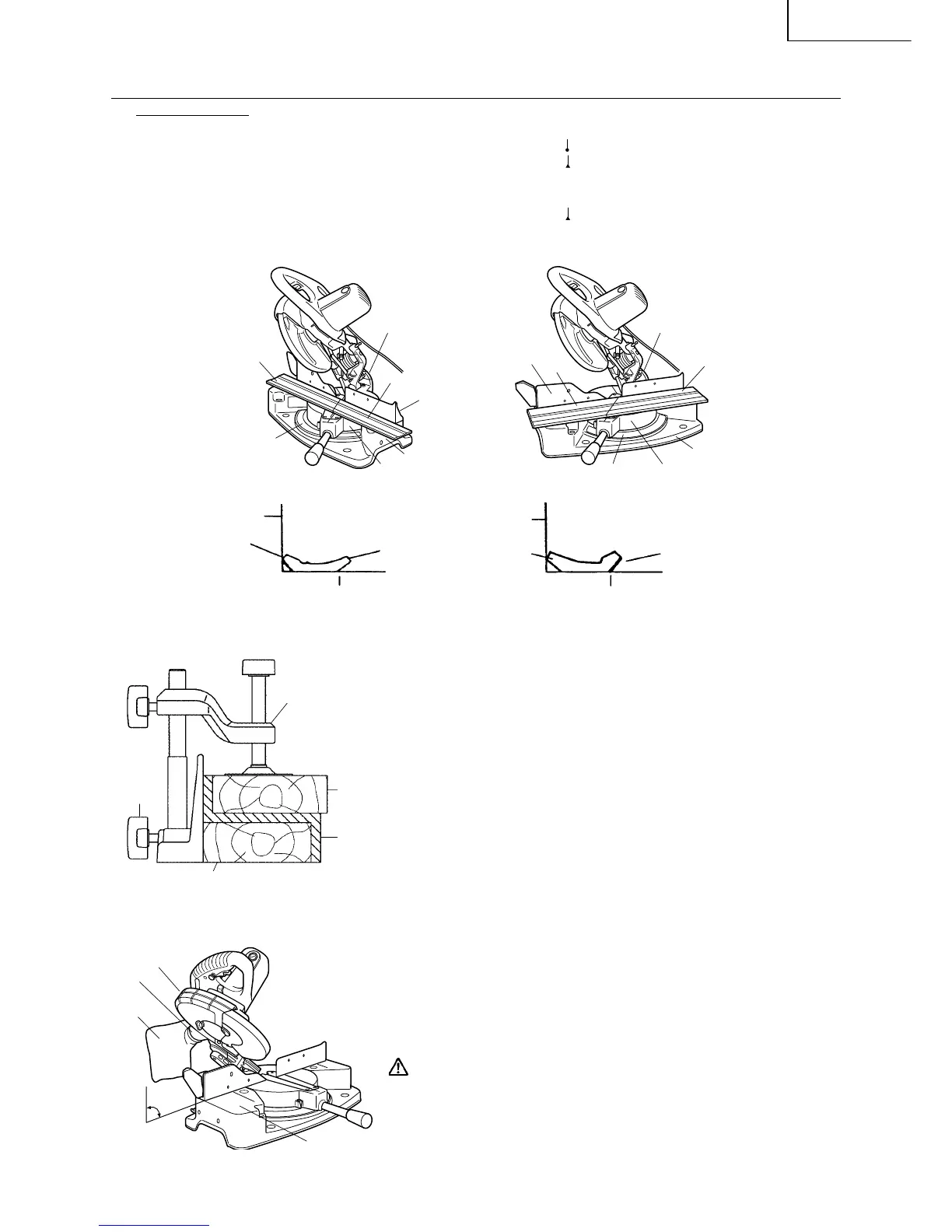

(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 21 (voir Fig. 24; incliner la tête
vers la gauche) :
q Tourner la table vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère )
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30°
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 20) touche la garde
comme indiqué à la Fig. 25.
Fig. 22 Fig. 24
Fig. 23 Fig. 25
8. Coupe de matériaux qui se déforment facilement, par exemple une feuille d’aluminium
Les matériaux comme l’aluminium en feuille se déforment
facilement quand ils sont serrés trop fort dans un étau. Cela ne
permettra pas une bonne coupe et risque de provoquer une
surcharge du moteur.
Pour couper ce genre de matériaux, utiliser une planche de bois
pour protéger la pièce comme indiqué à la Fig. 26.
Pour couper de l’aluminium, enduire la lame d’une huile de coupe
(non-combustible) pour obtenir une coupe régulière et un bon fini.
9. Utilisation du sac à copeaux (Accessoire standard)
(1) Si le sac à copeaux est plein, les copeaux sortent du sac quand
la lame tourne. Vérifier le sac à coupeaux périodiquement et le
vider avant qu’il ne soit plein.
(2) Lors d’une coupe de biseau ou d’une coupe mixte, fixer le sac à
copeaux à angle droit sur la surface du socle comme indiqué à
la Fig. 27.
ATTENTION: Vider le sac à copeaux fréquemment pour
éviter que le conduit et le carter de lame
(métallique) ne soient bouchés.
Les copeaux s’accumulent plus rapidement
lors d’une coupe de biseau.
Table du socle
Garde
A
B
Garde
Table du socle
B
A
q
Échelle d’angle
de biseau
r
Garde
Socle
Échelle d’angle
d’onglet
Table rotative
w
Échelle d’angle
de biseau
e
Garde
Socle
Échelle d’angle d’onglet Table rotative
Fig. 26
Plaque en bois
Ensemble
d’étau
Plaque
en bois
Boulon à
oreilles de
6 mm
Cadre en
aluminium
Fig. 27
Surface du socle
Angle
droit
Carter de lame
Sac à
poussière
Conduit
