35
Français

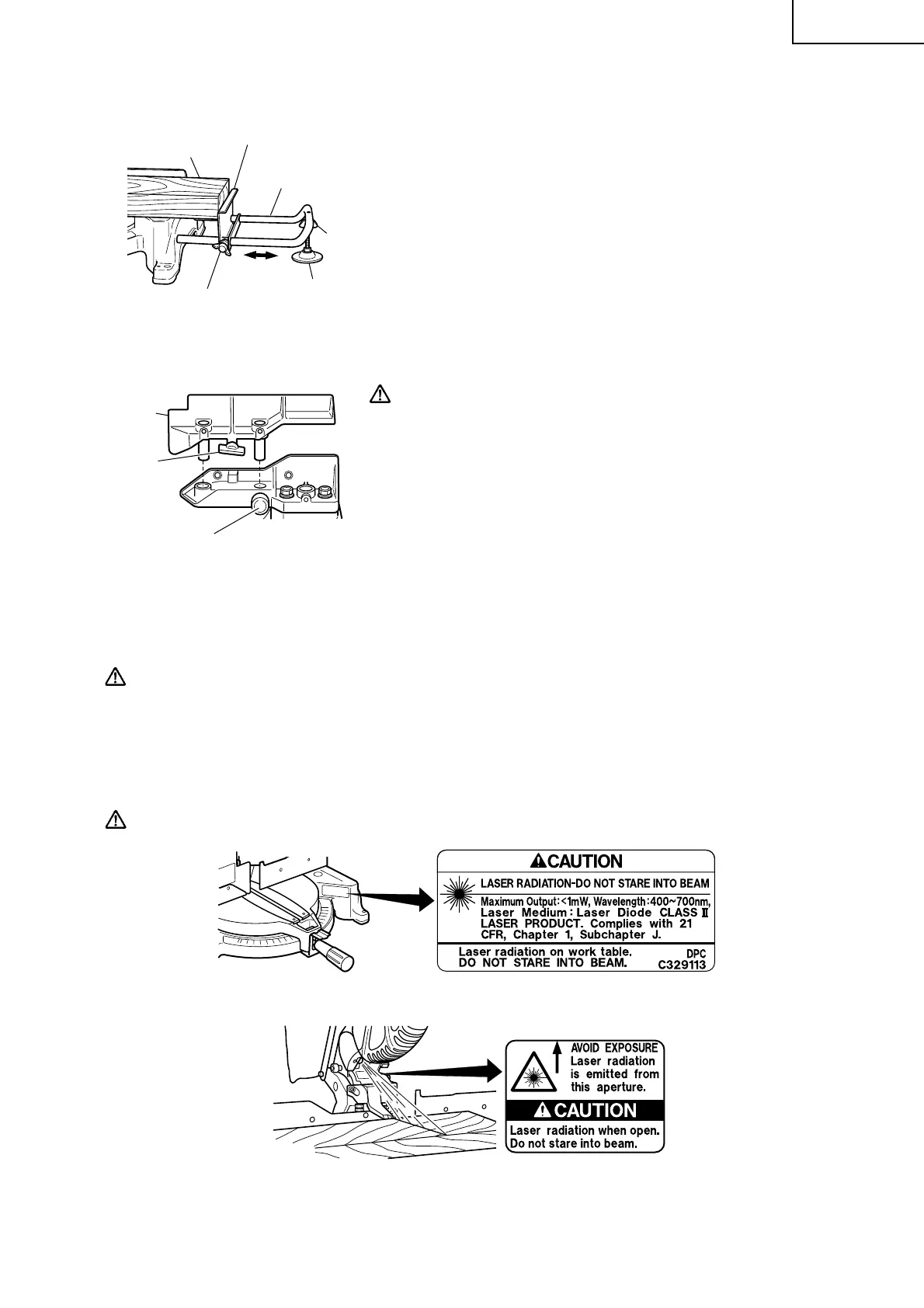

4. Butée pour la précision de coupe ... (La butée et le support sont des un accessoires en
option.)
La butée facilite la précision des coupes continues sur des longueurs
de 11" à 17-3/4" (280 à 450mm).
Pour installer la butée, la fixer au support avec le boulon à ailettes
de 6 mm comme indiqué sur la Fig. 10.
Fig. 10
5. Vérification de l'utilisation de la garde secondaire ... (Accessoire standard)
AVERTISSEMENT : Dans le cas d'une coupe oblique à
gauche, retirer le guide secondaire. Si
elle n'est pas déposée, elle peut entrer
en contact avec la lame ou une autre
partie de l'outil, ce qui peur provoquer
des blessures graves à l'utilisateur.
Pour effectuer une coupe à angle direct ou d’une une coupe à angle,
utiliser le guide auxiliaire. Le guide auxiliaire peut être monté sur
le côté gauche du guide auxiliaire. Insérer les tiges du guide
auxiliaire dans les orifices du guide auxiliaire. Serrer la 1 vis
moletée de 6 mm fournie, 2 le boulon à ailettes de 6 mm fournis
avec le guide auxiliaire pour fixer le guide auxiliaire (A). Ensuite,
on pourra effectuer une coupe du matériau en toute stabilité, avec
une large face de dépouille.
6. Réglage de la position de la ligne laser (Uniquement pour le modèle C10FCH)
AVERTISSEMENT : *Avant de brancher la fiche du cordon d'alimentation sur une prise secteur,
s'assurer que l'outil est le marqueur à laser sont hors service.
*Exercer la plus grande attention dans la manoeuvre du commutateur de
positionnement de la ligne laser quand la fiche du cordon d'alimentation
est branchée sur une prise secteur pour le fonctionnement. Si le
commutateur est actionné par inadvertance, la lame de scie peut entrer
en rotation et il peut en résulter des accidents.
*Ne pas démonter le marqueur à laser et s'en servir pour autre chose.
ATTENTION :
Fig. 12
Fig. 13
*Rayonnement laser -- Ne pas regarder le faisceau.
*Rayonnement laser sur la table de travail. Ne pas regarder le faisceau.
L'exposition au faisceau laser peut gravement endommager la vue.
*Ne pas démonter.
Boulon à ailettes de
6mm (accessoire en
option)
Support
(accessoire en
option)
Butée (accessoire
en option)
Pièce
Déplacer
Ecrou à ailettes de 6mm
(accessoire en option)
Boulon de réglage de hauteur de 6mm
(accessoire en option)
Garde
secondaire
2 Bouton à
ailettes de
6mm
Fig. 11
1 Vis moletée
de 6mm
