Français
Ecrou de
8 mm (2)
Ecrou à oreilles de 8 mm
Plaque
tournante
Boulon de réglage de
profondeur de 8 mm
Plaque
d’inser-
tion
Boulon en
de blocage
Régler la plaque d’insertion sur la plaque tournante jusqu’à ce qu’elle soit correctement alignée sur la
lame, comme indiqué ci-dessous.
Réglage de la plaque d’insertion:
(1) Desserrer les trois vis à métaux de 6 mm qui fixent la plaque d’insertion du côté droit.
(2) Vérifier que la plaque d’insertion est dirigée complètement vers la droite, et serrer provisoirement
les vis à métaux de 6 mm à l’arrière et à l’avant.
(3) Fixer un morceau de bois (environ 200 mm de large) sur la plaque tournante avec l’ensemble d’étau.
(4) Couper le morceau de bois à l’angle voulu.
(5) Aligner la plaque d’insertion du côté droit sur la ligne de coupe, comme indiqué aux Fig. 9-a et 9-b.
(6) Serrer à fond les vis à métaux de 6 mm à l’arrière et à l’avant.
(7) Retirer la pièce, et serrer à fond les vis à métaux de 6 mm.
Si l’outil électrique est correctement réglé, la coupe s’effectuera avec précision en alignant un trait
pré-marqué sur la plaque d’insertion.
Quand l’outil électrique quitte nos usines, la plaque d’insertion du côté droit se trouve à une position
telle qu’elle n’entre pas en contact avec la lame à une coupe de biseau de 45°.
En conséquence, avant le travail, régler la plaque d’insertion du côté droit à l’angle de coupe voulu.
3. Vérification de la position de limite inférieure de la lame
Vérifier que la scie peut être abaissée de 12 à 13 mm (15/32" à 1/2")
en-dessous de la plaque d’insertion.
Au besoin, la régler comme suit :
(1) Desserrer l’écrou à oreilles de 8 mm et les deux écrous de 8
mm du boulon de réglage de la profondeur de 8 mm.
(2) Tourner le boulon de réglage de la profondeur de 8 mm pour
régler la position de limite inférieure.
(3) Quand le réglage est terminé, serrer à fond les deux écrous de
8 mm et l’écrou à oreilles de 8 mm.
REMARQUE: Avant de serrer les deux écrous de 8 mm et l’écrou
à oreilles de 8 mm, vérifier que la lame est réglée de
façon à ne pas couper la plaque tournante.

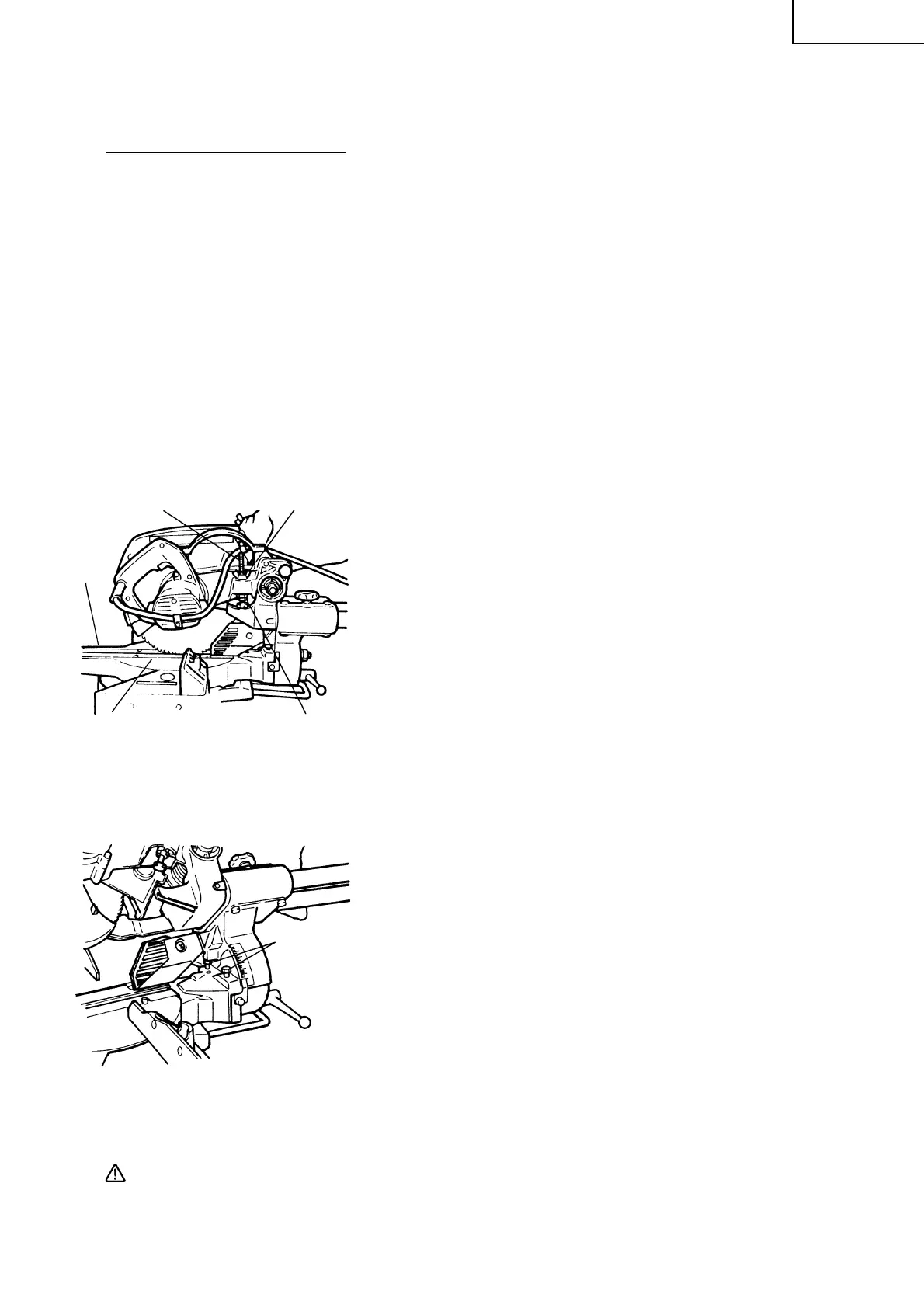

Fig. 10
4. Angle oblique
Quand l’outil électrique quitte nos usines, il est réglé pour des angles
de coupe de biseau de 0° et de 45° vers la gauche.
La position de l’angle de coupe de biseau se règle en desserrant le
boulon en de blocage de 8 mm et en réglant sa hauteur.
(L’angle de coupe de biseau maximal est de 45°.)
Fig. 11
Fig. 11
5. Fixation de la pièce
AVERTISSEMENT: Toujours utiliser un dispositif de fixation ou l’étau pour fixer la pièce à la
garde ; sinon, la pièce risque d’être éjectée de la table et de blesser quelqu’un.
