42
Français
Garde
Table du socle
B
Table du socle
Garde
A
B
A
q
r
Garde
Socle
Echelle d’angle
d’onglet
Plaque
tournante
e
Socle
Echelle d’angle
d’onglet
Garde
w
Plaque
tournante
Echelle d’angle de biseau
Echelle d’angle de biseau
Trait inférieur de
l’encoche
Plaque
tounante
a
b
Découper les encoches avec la lame.
Ecrou à
oreilles
de 8 mm
Boulon de réglage de la
profondeur de 8 mm
Tête Tête

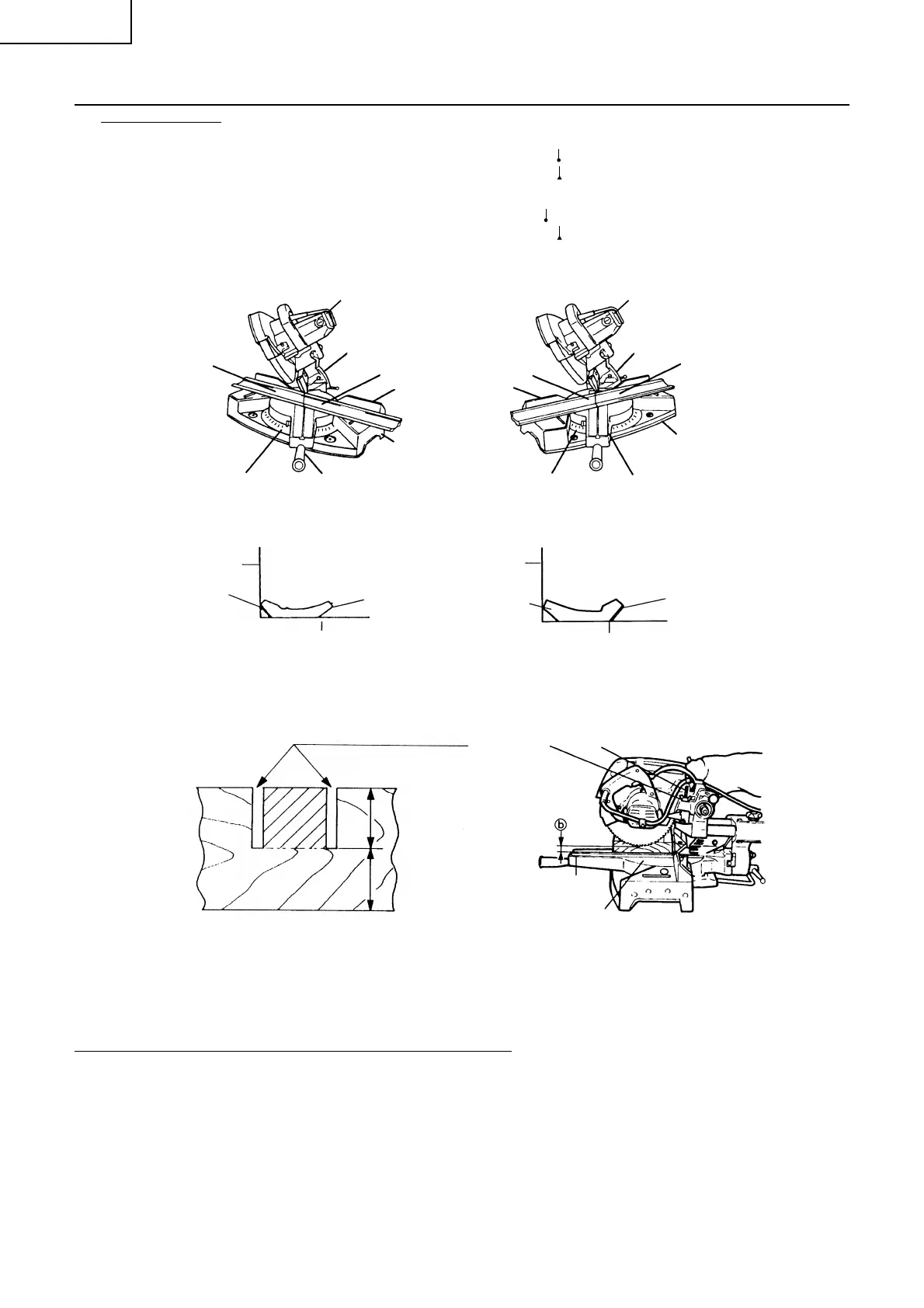

(2) Réglage de coupe en corniche complexe aux positions 2 et 3 de la Fig. 28 (voir Fig. 31 ; incliner la tête
vers la gauche) :
q Tourner la plaque tournante vers la droite et régler l’angle d’onglet comme suit :
* Pour des corniches complexes de type 45° : 35,3° (repère )
* Pour des corniches complexes de type 38° : 31,6° (repère )
w Incliner la tête vers la gauche et régler l’angle de biseau comme suit :
* Pour des corniches complexes de type 45° : 30° (repère )
* Pour des corniches complexes de type 38° : 33,9° (repère )
e Disposer la corniche complexe de façon que la surface supérieure (B sur la Fig. 27) touche la garde
comme indiqué à la Fig. 32.
Fig. 29 Fig. 31
Fig. 30 Fig. 32
11. Procedures de coupe d’encoche
Fig. 33 Fig. 34
Les encoches dans les pièces se découpent comme indiqué à la Fig. 33 en réglant le boulon de réglage
de la profondeur de 8 mm.
Procédure de réglage de la profondeur de coupe :
(1) Desserrer l’écrou à oreilles de 8 mm et tourner le boulon de réglage de la profondeur de 8 mm à la
main.
(2) Régler la profondeur de coupe voulue en réglant la distance entre la lame et la surface du socle (voir
b à la Fig. 33).
(3) Quand le réglage est terminé, bien resserrer l’écrou à oreilles de 8 mm.
REMARQUE: Quand on découpe une seule encoche à l’une des extrémités de la pièce, retirer la
section inutile avec un ciseau.
