3. Montering

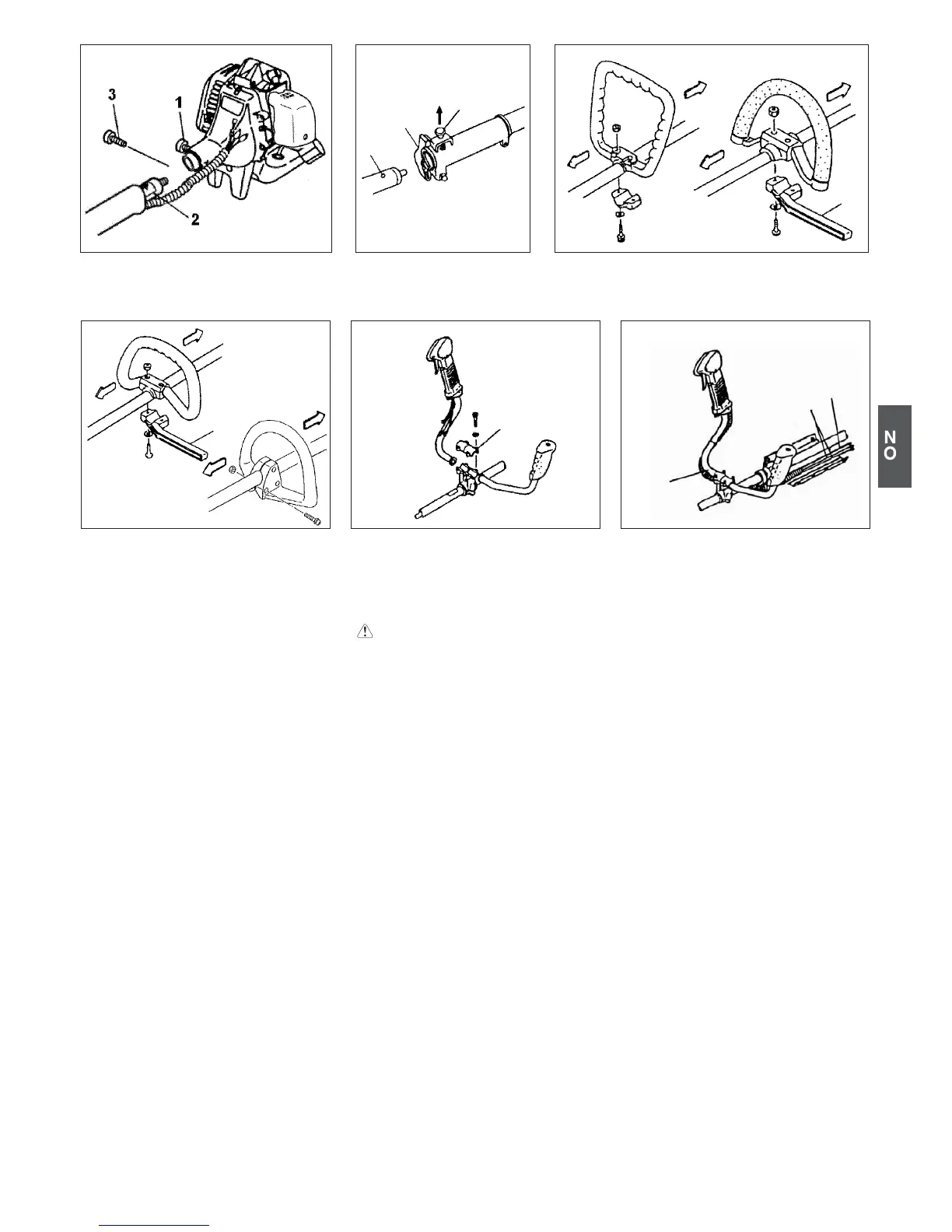

Drivaksel til motoren (Fig. 1-1)
Løsne rørlåsebolten (1) ca. ti omdreininger slik
at boltespissen ikke hindrer drivakselrøret i å bli
satt inn. Drivakselrøret settes inn ved å holde
rørlåsebolten utover for å unngå at
innsidenippelen også hindrer innsettingen.
Press drivakselen godt inn i motorens
koblingsboks til posisjonsmerket (2) på
drivakselrøret møter koblingsboksen.
MERK!
Hvis det er vanskelig å presse drivakselen inn
til merket posisjon på drivakselrøret, kan
drivakselen dreies med eller mot klokka i enden
av klippemonteringen. Skru til rørlåsebolten ved
å justere mot hullet i akselrøret.
Skru deretter klammerbolten godt til (3).
Montering av tilbehør
1. Sett tilbehøret sammen på sin plass
2. Vær sikker på at låsepinnen (1) passer i
rørets styrehull (2) og at røret ikke vil komme
utenfor. (Fig. 1-1 B)
3. Skru låsemutteren (3) godt til. (Fig. 1-1B)
Installasjon av håndtaket
ADVARSEL!
Hvis du bruker stål/faste blader på en rette
akseltrimmere eller hekklippere må du alltid
bruke skrankestang (2) og skuldersele med
slyngehåndtak. (Fig.1-2, 1-2B)
Fest håndtaket til drivakselrøret med vinkelen
mot motoren.
Juster plasseringen til den mest komfortable
stillingen før start.
Fjern håndtakfestet (1) fra monteringen.
(Fig.1-3)
Plasser håndtakene og fest håndtakfestet lett
med fire skruer. Juster til en passende stilling.
Deretter settes det godt fast med skruene.
Sett stoppesnoren (3) og gass-ståltråden (1)
gjennom beskyttelsesrøret (2), deretter hektes
hoftestøtputen av. (Fig. 1-3B)
Fig.1-2B
Fig.1-3 Fig.1-3B
2
1
1
3
2
Fig.1-2
2
Fig.1-1B
1
2
3
Fig.1-1
