Montering av bladbeskyttelse
(Fig. 1-8, 8B, 8C, 8D)
MERK!
Beskyttelsesbraketten kan allerede være mon-
tert til girkassen på noen modeller.
Monter bladbeskyttelsen på drivakslerøret mot
girkassens (1) / vinkeloverføring (2). Skru be-
skyttelsesholderen godt til slik at bladbeskyttel-
sen ikke svinger eller beveger seg nedover un-
der bruk. Skru løs plasseringsskruen (1),
plasser og skru til beskyttelsesholderen med lo-
kaliseringsskruen, deretter monteres bladbe-
skyttelsen på drivakselrøret.
FORSIKTIG!
Ikke prøv å montere mettallblad på en buet ak-
selklipper. Det er meget farlig.
FORSIKTIG! (Fig. 1-8B)
Noen bladbeskyttere er utstyrt med skarpe
kantbegrensere. Vær forsiktig med håndterin-
gen av den.
Gass-ståltråd/stoppesnor
Fjern dekselet på luftfilteret. (Fig. 1-4) Koble
til stoppesnoren. (Fig. 1-5)
Sett den ytre mottakeren (1) (hvis utrustet slik)
inn i ståltrådlederen og før gass-ståltråden
gjennom den ytre mottakeren. (Fig.1-4)
Forbind gass-ståltrådenden til forgasseren og
monter hengsellokket (2) (hvis utrustet slik) på
hengselet der det er inkludert i verktøykassen.
(Fig. 1-6)
Dekk til gass-ståltråden og stoppesnoren opp til
luftfilterdekselet med det medleverte
beskyttelsesrøret. (Fig. 1-7)

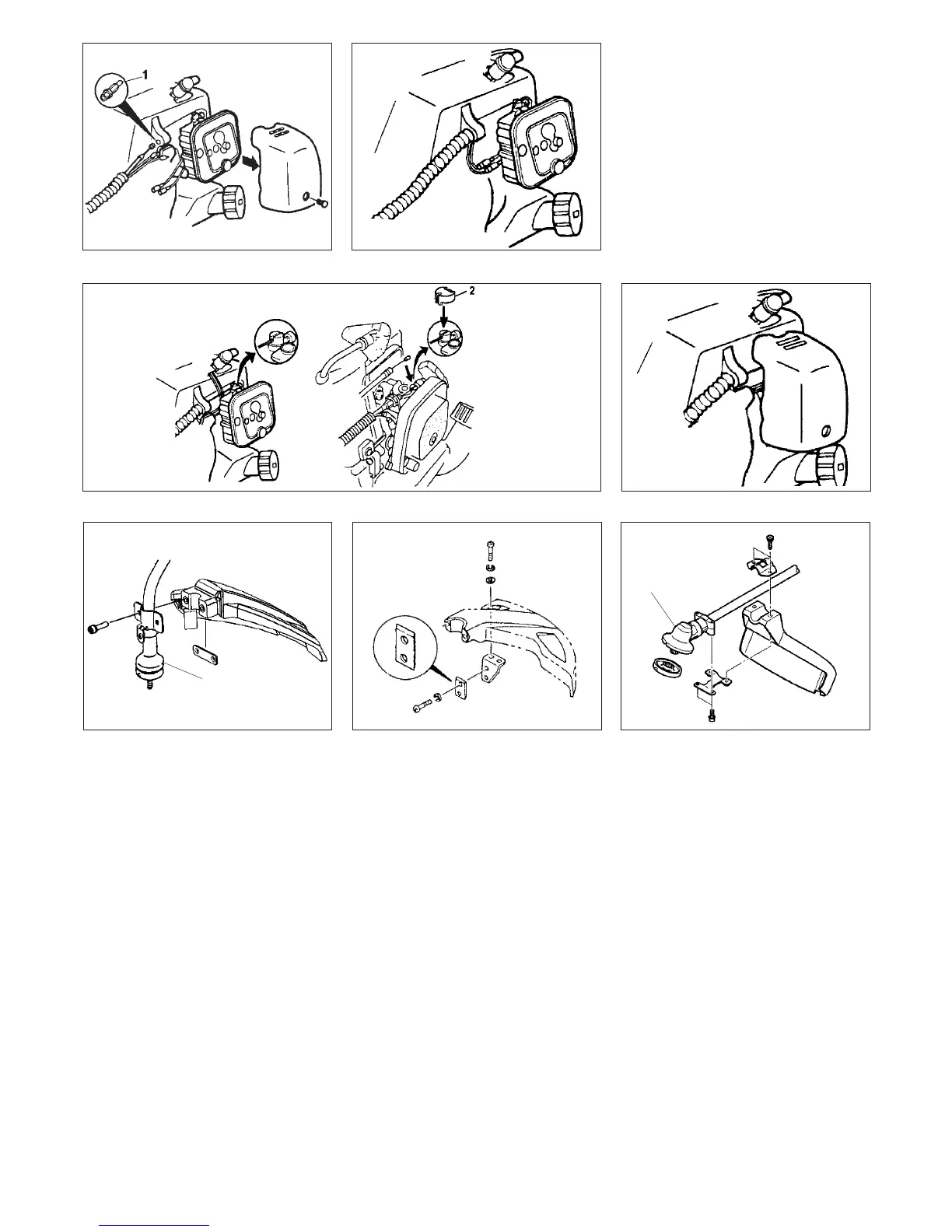

Fig. 1-8B
