NO-7
3. Montering

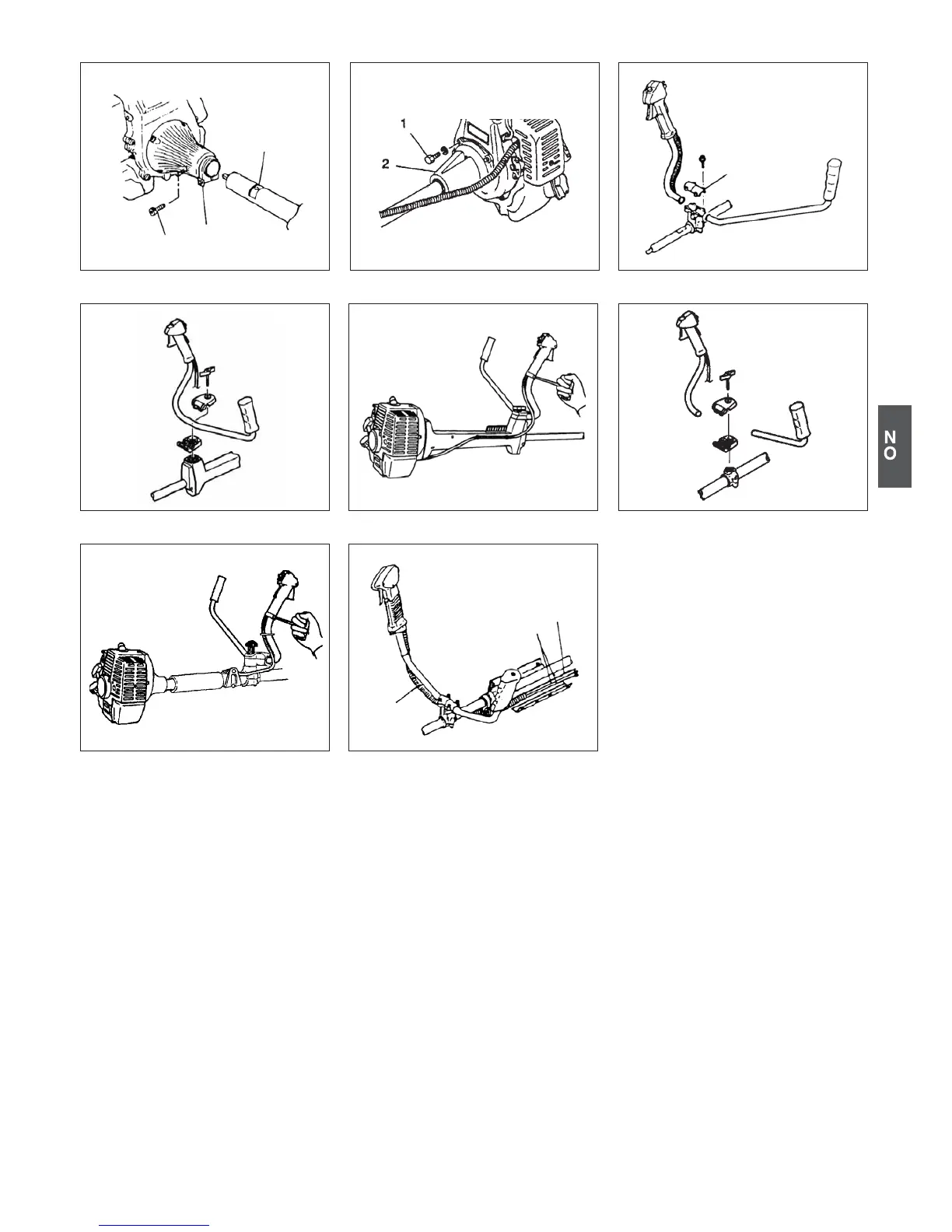

Drivaksel til motoren (Fig. 1-1)
Løsne rørlåsebolten (1). Press drivakselen godt
inn i motorens koblingsboks til posisjonsmerket
(2) på drivakselrøret møter koblingsboksen.
MERK!
Hvis det er vanskelig å presse drivakselen inn til
merket posisjon på drivakselrøret, kan
drivakselen dreies med eller mot klokka i enden
av klippemonteringen. Skru til rørlåsebolten ved
å justere mot hullet i akselrøret.
Skru deretter klammerbolten godt til (3).
Drivaksel på motor for CG47EJ (T) (fig.1 -1B)
Fest motoren til koblingskassen (2) med de fire
skruene eller boltene (1) som følger med.
MERKNAD ang. CG47EY (T) (fig. 1-2B, 2C)
Drivakselen og motoren er på denne modellen
forhåndsmontert på fabrikken. Alt du trenger å
gjøre er å feste gassgrepet på håndtaket med
en skrue og mutter og deretter montere det på
håndtakholderne. Fest knottene godt med
fingrene.
Installasjon av håndtaket
Fjern håndtakfestet (1) fra monteringen.
(Fig.1-2)
Plasser håndtakene og fest håndtakfestet lett
med fire skruer. Juster til en passende stilling.
Deretter settes det godt fast med skruene.
Montering av håndtaket for CG47EJ (T)
(fig. 1-2D, 1-2E)
Plasser håndtakene og fest håndtakfestet lett
med håndtakknottene. Juster til en passende
stilling. Deretter settes den godt fast med
håndtakknottene.
Fest gassgrepet på håndtaket med en skrue og
mutter.
Gasswiren/stoppesnor
Sett stoppesnoren (3) og gasswiren (1)
gjennom beskyttelsesrøret (2). Hekte deretter
løs hoftepadden og surr inn den beskyttede
stoppetråden og gasswiren (1) til den (fig. 1-3).
MERK
Fest beskyttelsesrøret på drivakselen (CG47EJ)
eller håndtaket (CG47EJ (T)) med
ledningsklemmer (1).
1
3
2
Fig. 1-1 Fig. 1-1B
Fig. 1-2B
Fig. 1-2
1
Fig. 1-2C Fig. 1-2D
Fig. 1-2E
1
2
3
Fig. 1-3
